Otočný jezdec LSP.E

csm Icon Made in Germany 2014 10 17 98fc6f88fe







Objednací kód: LKP.E - d1 - t - z - o | Příklad objednání: LKP.E-B18-1-8
LKP.E ... otočný jezdec
d1 ... Ø d1 - svěrný spoj
t ... typ
       OZ = bez středícího stupně (hladký)
       MZ = se středícím stupněm
       AV = s vnějším ozubením
       IV = s vnitřním ozubením
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)


o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005 (černý)
       8 = hliníková slitina, matná

Popis:

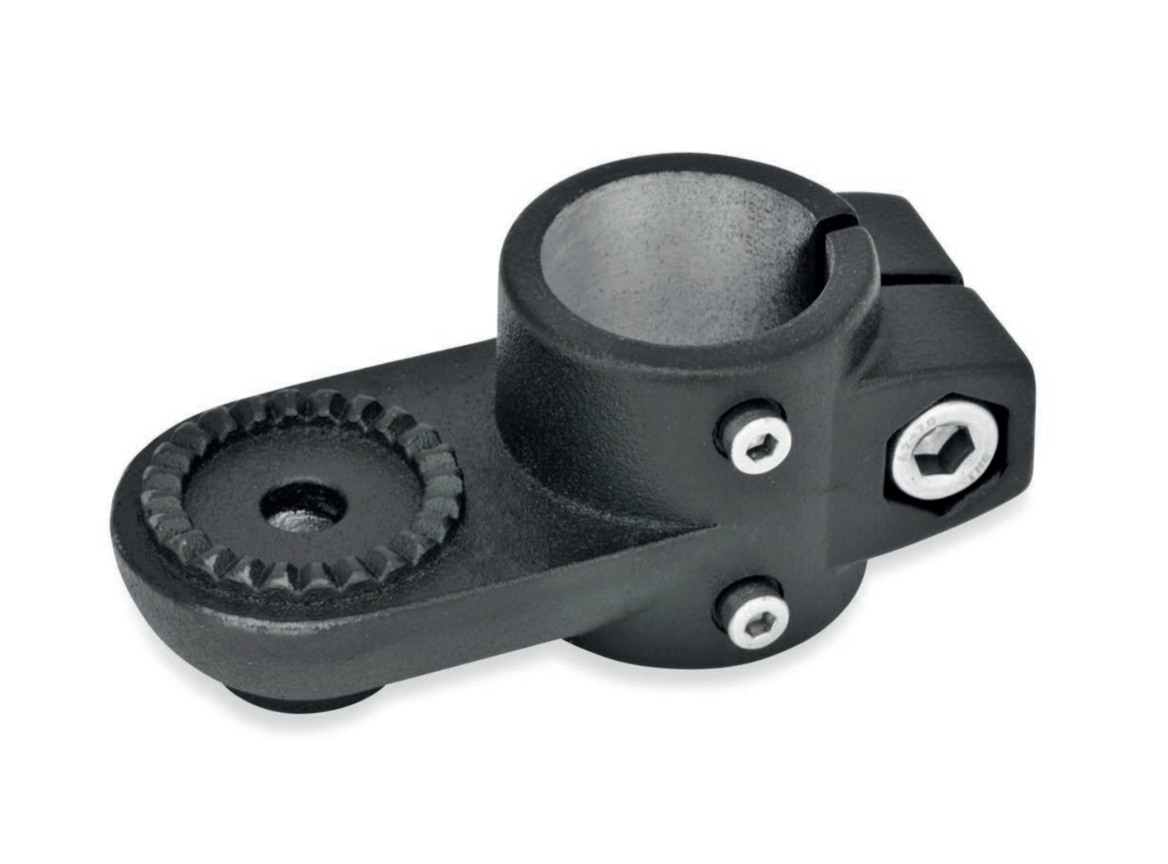

Otočné lineární konektory LSP.E z tlakového odlitku hliníku mají drážkovaný otvor pro vodicí prvek obráběné řeznými metodami, s posuvným nebo bez posuvného povrchu. vložkou, a také upínací oko, které může být hladké, mají středicí kroužek nebo korunové ozubení, které je buď zapuštěné nebo vystouplé. Je umístěn pod úhlem 90° k ose otvoru vodicího prvku.

Spolu s vodicí trubkou lineární jednotky, tvoří otvor vodicího prvku pevnou lineární kruhovou jednotku. vodicí mechanismus, který lze nastavit a upnout. pro malou vůli. Hnací pera přenášejí lineární pohyb lineární jednotky do konektoru lineární jednotky.

V závislosti na konstrukci je pohybovaný díl připevněna k vodicímu prvku (např. jako otočná trubice svorka) nebo je vodicí prvek sám nainstalován na místě použití tak, aby se celá lineární jednotka pohybovala společně. V místě šroubu se nachází šroub s vnitřním šestihranem. nebo nastavitelná ruční páka zmenšuje velikost vodicího prvku. otvoru vodicího prvku.

Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HSK, jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s nástrojem ovládanými šroubem se šestihrannou hlavou je dosažitelná upínací síla. s nastavitelnou ruční pákou díky kratší délce. délky páky.


lsp.e

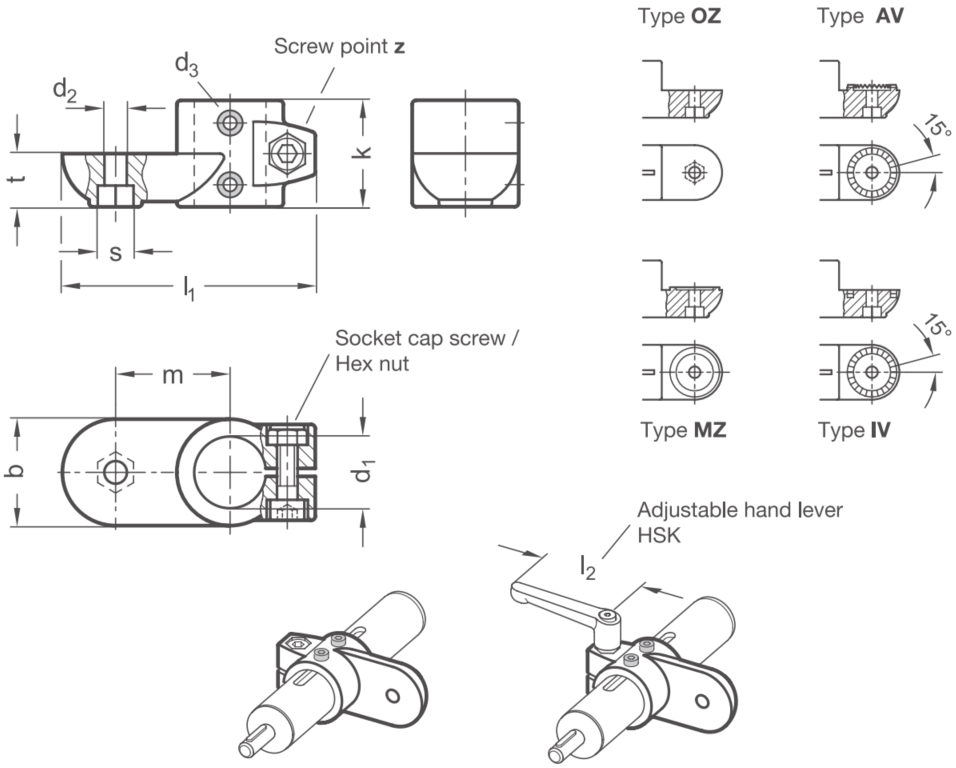

 Rozměry:

Svěrný spoj 1
Rozměry (mm) Šroub Příslušenství
d1
HSK*
Bez kluzného pouzdra
S kluzným pouzdrem b
d2 d3 k l1 m s t I2
B 30 G 30 40 8,5 M4 40 95 43 13 20 M8x25 78
B 40 G 40 65 11 M5 65 148 70 17 32,5 M10x50 -
B 50 G 50 65 11 M6 65 148 70 17 32,5 M10x50 92



* HSK pro hliníkové provedení
