Distanční deska VZDR

Popis:

Momentové podpěry VZDR se používají společně s kruhovými jednotkami s jednou trubkou. Zabraňují otáčení upínacích desek VZK a ukazatelů polohy VZPM nebo VZPE připojených jako příslušenství.

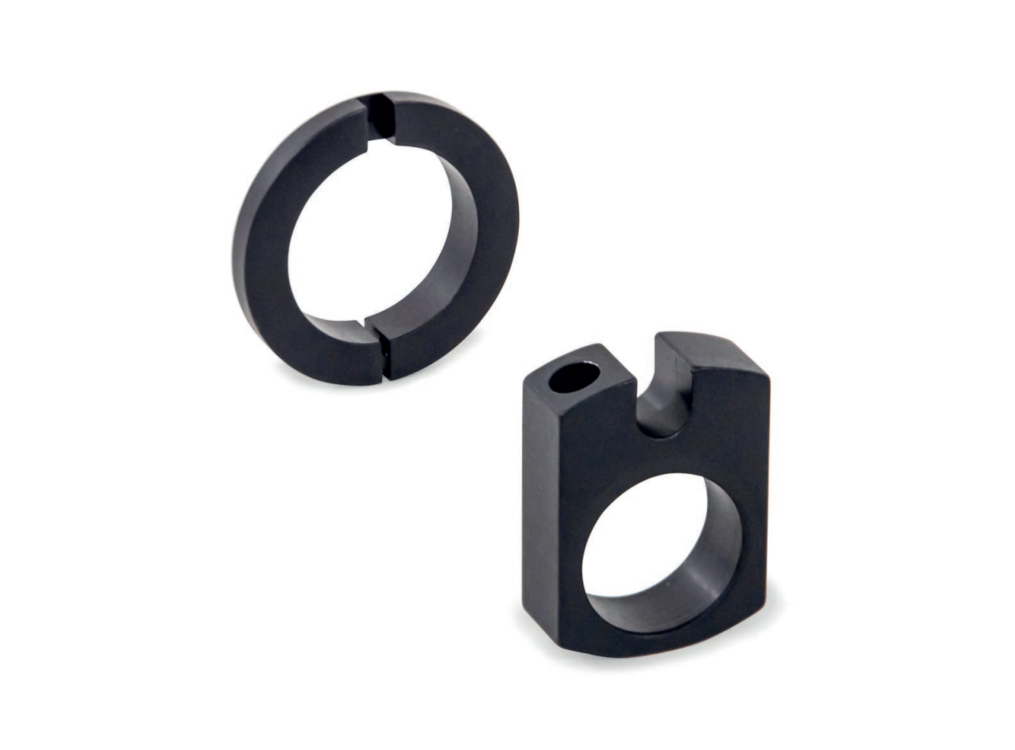

Momentové podpěry jsou vyrobeny z černě eloxovaného hliníku a k lineární jednotce se upínají nepozitivním spojem. Fixují polohu indikátor nebo upínací desku na místě prostřednictvím radiální drážky otevřené na jedné straně.

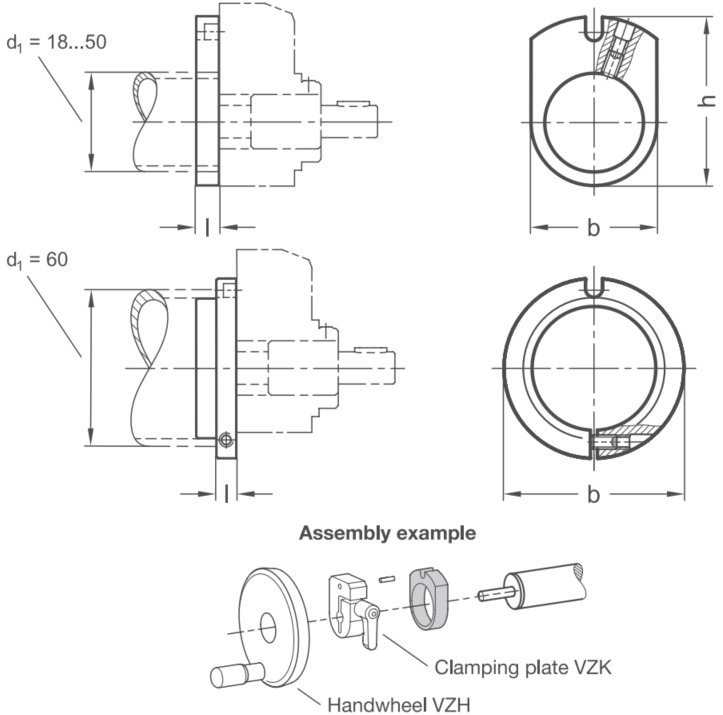

 Rozměry:

Pro použití s:

 - Jednotrubkové jednotky (s kruhovým průřezem)

Objednací kód: VZDR - d1 - o | Příklad objednání: VZDR-40-A

VZDR ... upínací deska

d1 ... Ø d1 - výstupní hřídel lineární jednotky

o ... materiál / barva

       S = eloxovaný hliník (černý)
