Popis:

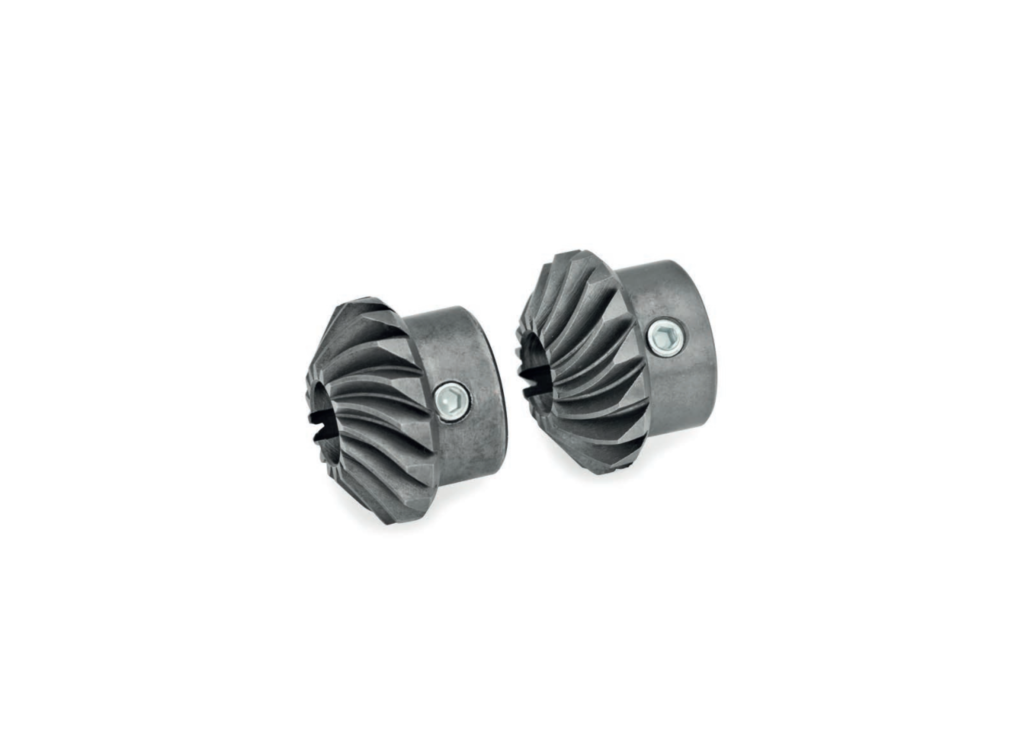

Kuželová ozubená kola YK se používají ve spojení s s úhlovými převody k přenosu otáčivého pohybu posunutého o 90°.
Kuželová ozubená kola se montují na hřídel. čepu lineární, hnací nebo převodové jednotky s nábojem. a paralelním drážkováním a následně zajištěny pomocí přiloženým šroubem. Spirálové ozubení zajišťuje velmi tichý chod a zároveň zjednodušuje montáž a seřízení záběru. . Kuželová ozubená kola jsou k dispozici jednotlivě podle typu. nebo v odpovídajících sadách s pravotočivými ozubenými koly. nebo levostranným ozubením.
Pouze kuželová ozubená kola s různým ozubením směry ozubení lze spárovat. Převodový poměr je vždy 1:1 protože kuželová ozubená kola mají každé stejný počet zubů. Použití selektivně kalené oceli je dosaženo vysoké odolnosti proti opotřebení.

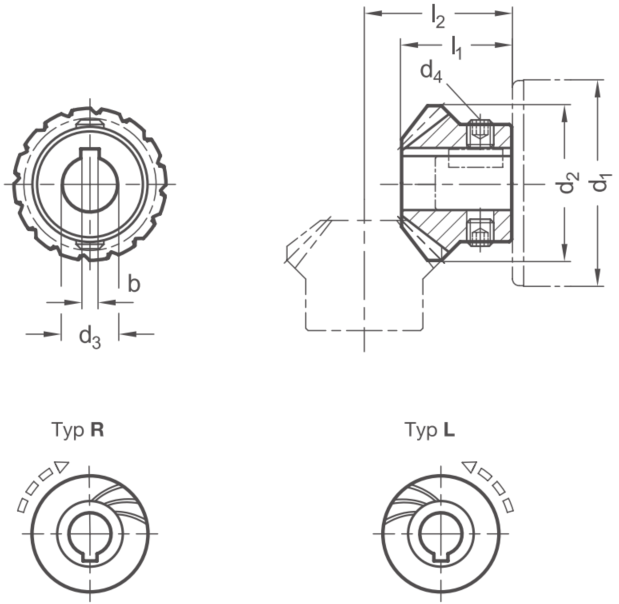

Rozměry:
| Vhodné pro výstupní hřídele o průměru | Otvor s drážkou pro pero | Rozměry |
||||
| d2 H7 |
d1 | b | d3 | l1 | l2 ≈ | |
| Ø18 | 6 | 14,5 | 2 | M4 | 11 | 16 |
| Ø30 | 8 | 25 | 2 | M6 | 19 | 25 |
| Ø40 / Ø50 | 12 | 33 | 4 | M6 | 23,5 | 31 |
| Ø60 | 14 | 40 | 5 | M6 | 28 | 39 |
Objednací kód: YK - d1 - d2 - t | Příklad objednání: YK-25-8-R
YK ... kuželové soukolí
d1 ... vnější průměr
d2 ... průměr náboje
t ... typ
R = kuželové ozubené kolo, pravé
L = kuželové ozubené kolo, levé
W = sada kuželových kol, 2 kuželová kola, 1 x pravé, 1 x levé
T = sada kuželových kol, 3 kuželová kola, 1 x pravé, 2 x levé
