Popis:

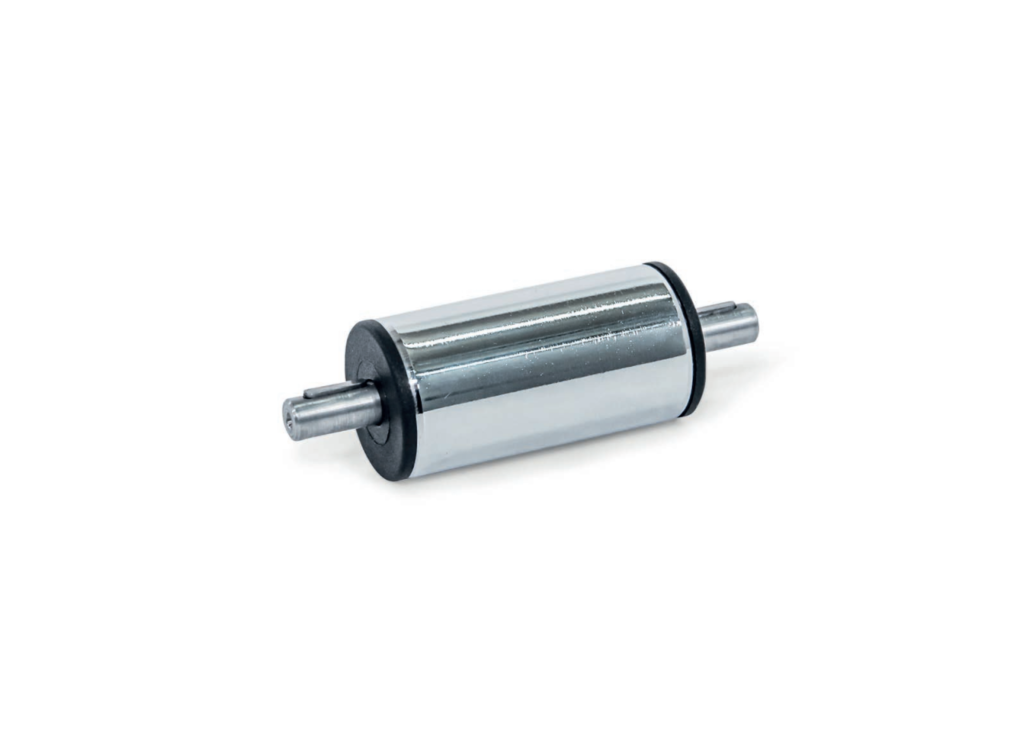

Pohonné a převodové jednotky VA se používají společně s úhlovými převody a T-klouby k zavedení rotačních pohybů a k přenosu rotačních pohybů mezi dvěma lineárními jednotkami.
Pohonné jednotky jsou k dispozici v uvedených standardních délkách l1 a jsou určeny pro montáž ručních kol na úhlové převody.
Přenosové jednotky jsou zpravidla delší a vyrábějí se ve speciálních délkách l1 s milimetrovou přesností pro konkrétní aplikaci. Přenášejí rotační pohyby na relativně velké vzdálenosti, např. mezi lineárními jednotkami, jinými převodovými jednotkami nebo ručními koly.
S úhlovou převodovkou typu 1 je pohon a mohou být namontovány na jednu lineární jednotku.

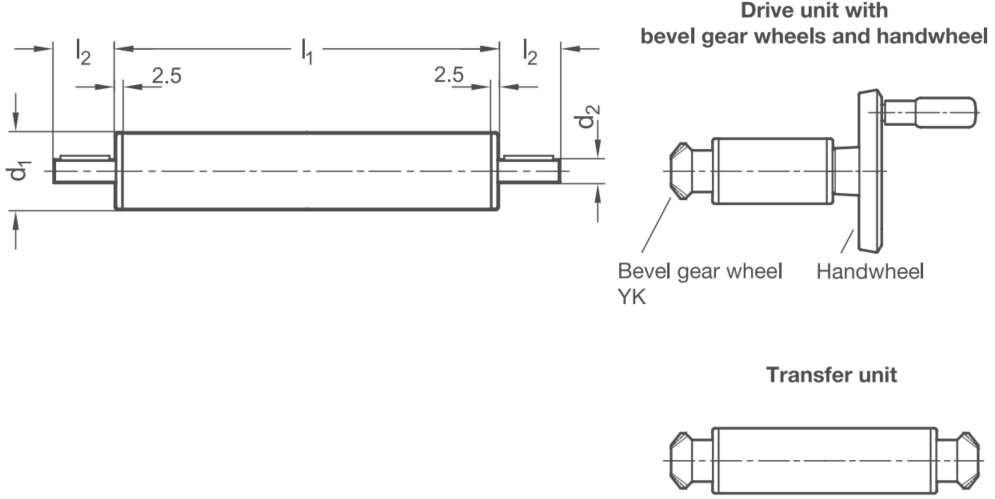

Rozměry:
| Rozměry | ||||
| d1 | l1 | d2 | l2 |
|
| Vnější průměr | Pohonné jednotky standardní délky | Převodové jednotky speciální výroba1 | ||
| 18 | 47 | 42...500 | 6 | 16 |
| 30 | 60 | 55...2000 | 8 | 16 |
| 40 | 93 | 88...2500 | 12 | 17 |
| 50 | 93 | 88...2500 | 12 | 18 |
| 60 | 95 | 90...2800 | 14 | 19 |
Objednací kód: VA - d1 - l1 - w | Příklad objednání: VA-30-93-ST
VA ... propojovací hřídel
d1 ... vnější průměr
l1 ... délka
o ... materiál / barva
ST = Ocel
• Vodicí trubka, chromovaná ocel DIN EN 10305-4
• Hřídel ocelová, s kuličkovým ložiskem
• Koncová zátka z plastu
ED = Nerezová ocel
• Vodicí trubky, EN 10216-5, nerezová ocel AISI 304
• Hřídel z nerezové oceli AISI 303, s kuličkovým ložiskem
• Koncová zátka z plastu
