Popis:

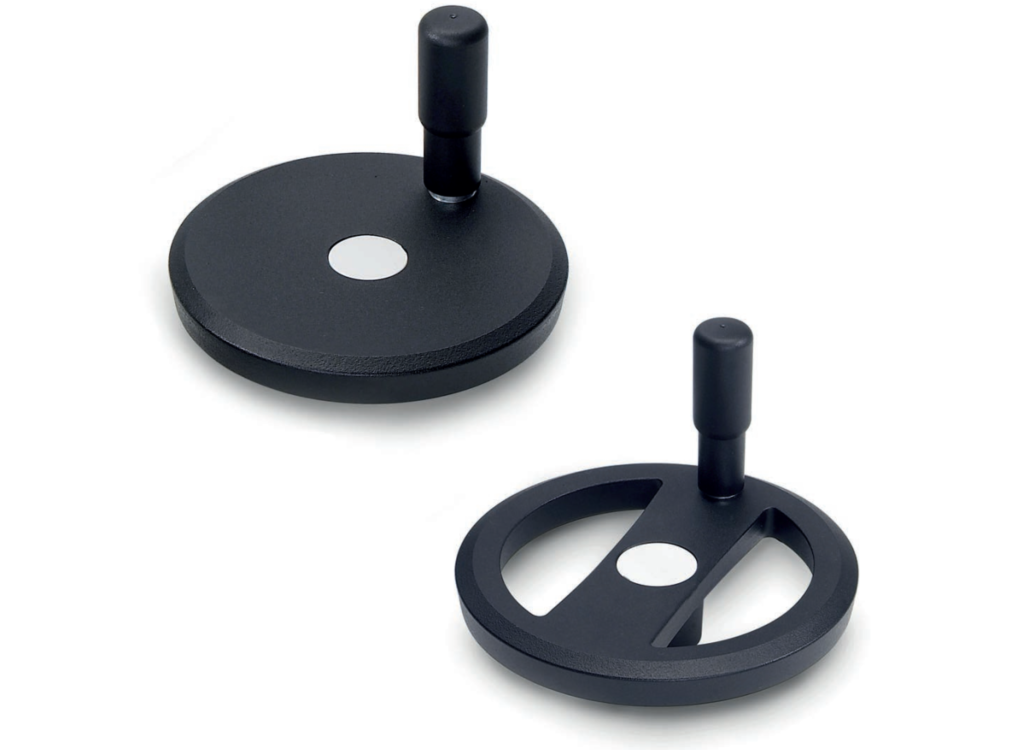

Ruční kola VZH jsou určena k upevnění na lineární jednotky, jakož i na pohonné a přenosové jednotky. Ruční otáčivý pohyb se prostřednictvím drážky přenáší na vřeteno nebo hřídel, což nakonec vede k podélnému pohybu vodicího prvku. Ruční kolečko je axiálně zajištěno čepem nebo čepem vřetena.
Rozměry, jako jsou vnější průměr a otvory v náboji, odpovídají velikosti příslušné lineární, pohonné nebo převodové jednotky a najdete je v tabulce. Menší průměry jsou konstruovány jako kotoučová ruční kola a větší průměry jako paprsková ruční kola.
U každého typu lze objednat ruční kola s otočnou válcovou rukojetí nebo bez ní a také s otočnou výsuvnou rukojetí.
Ruční kola jsou vyrobena z černě práškově lakovaného tlakově litého hliníku. Ocelové části vřetena s povrchovou úpravou pozinkováním nebo černým oxidem umožňují černé plastové rukojeti otáčet.
Rozměry:

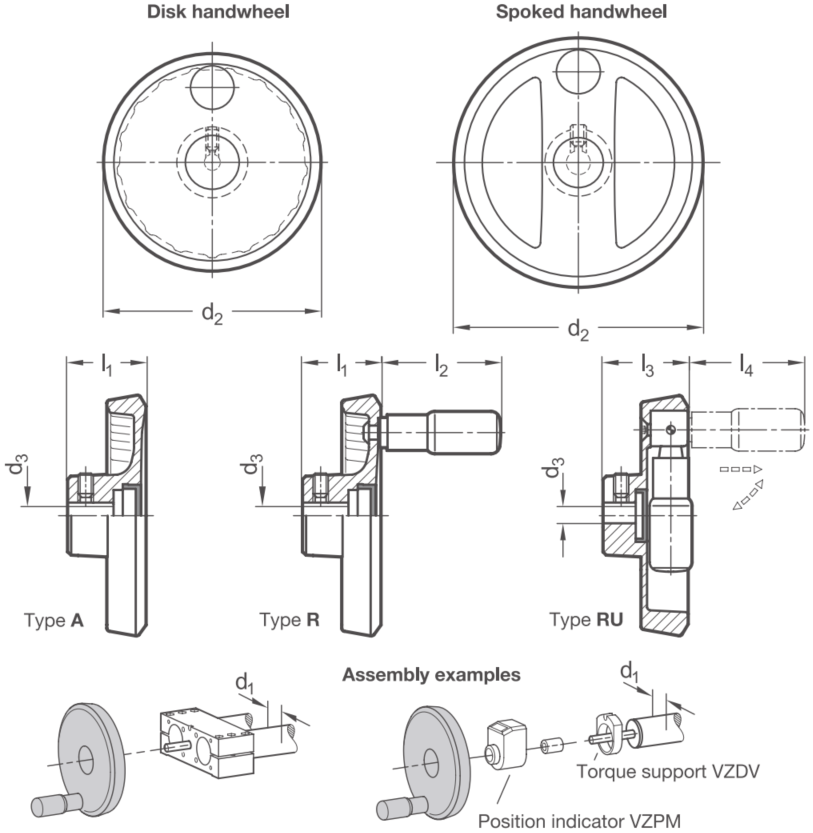

| Rozměry | Typ ručního kola |
|||||||
| d1 | d2 | d3 | l1 ≈ | l2 ≈ | l3 ≈ | l4 ≈ | Ruční kolo plné |
Ruční kolo s paprsky |
| 18 | 80 | 6 | 26 | 43,5 | - | - | x | - |
| 30 | 100 | 8 | 30 | 58 | 39 | 56,5 | x | - |
| 40 | 100 | 12 | 30 | 58 | 39 | 56,5 | x | - |
| 40 | 125 | 12 | 33,5 | 61,5 | 45 | 60,5 | - | x |
| 50 | 140 | 12 | 36,5 | 76,5 | 47 | 75,5 | - | x |
| 60 | 160 | 14 | 39,5 | 76,5 | 48 | 75,5 | - | x |
Pro použití s:
- Jednotrubkové jednotky (s kruhovým i čtvercovým průřezem)
- Úhlové převodovky (YLS, YTS a YLD)
Objednací kód: VZH - d1 - d2 - t - o | Příklad objednání: VZH-30-100-R-2
VZH ... ruční kolo
d1 ... Ø d1 - výstupní hřídel lineární jednotky
d2 ... Ø d2 - ručního kola
t ... typ
A = bez rukojeti
R = s otočnou rukojetí
RU = s otočnou výsuvnou rukojetí (dostupné pouze pro Ø 30-60)
o ... barva
2 = RAL 9005 (černý)
