Popis:
L-úhlové převody YLD přenášejí rotační pohyby mezi dvojitými trubkovými lineárními jednotkami a pohonem nebo převodovými jednotkami. Vstupní a výstupní strana jsou posunuty o 90° a osy otáčení mají společnou osu. průsečík.
Úhlový převod je přišroubován k přední straně jednotky. koncového dílu dvojité trubkové lineární jednotky pomocí šestihranného nástavce. a kuželová ozubená kola jsou upevněna ve šroubu s hlavou na čepu hřídele pomocí paralelních per a hřídelí. šrouby s drážkou. Odstranění plastových krytek nabízí dobrý přístup, což usnadňuje seřizování záběr kuželových ozubených kol.

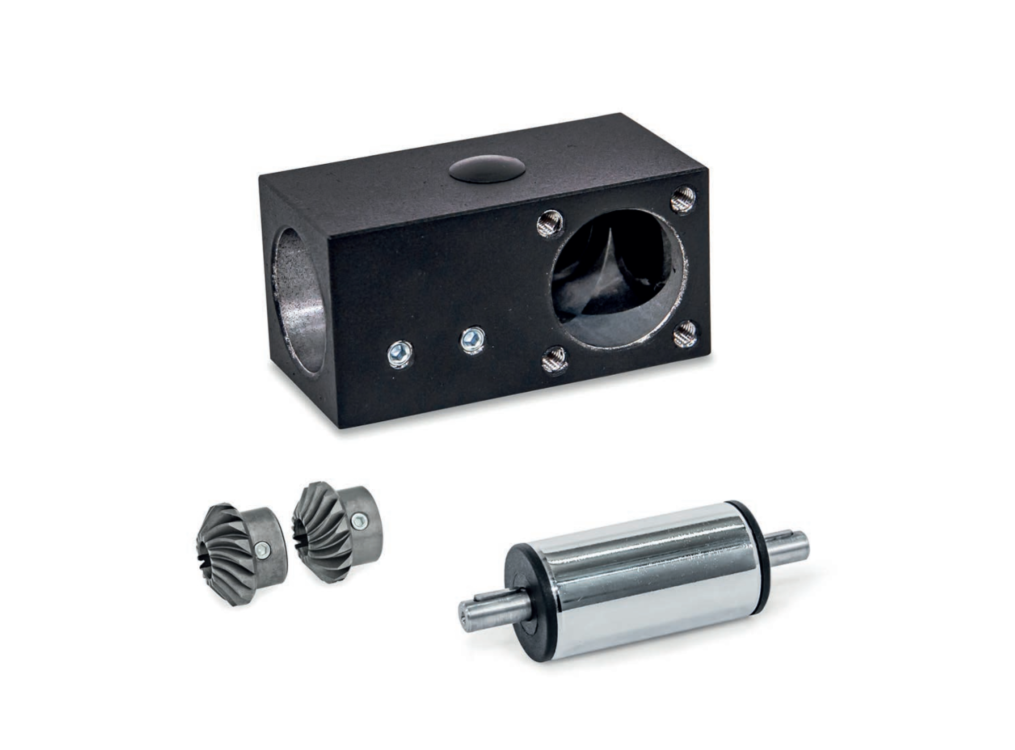

L-úhelníková ozubená kola lze objednat s různými s různými vlastnostmi pro různé aplikace na základě typů uvedených v tabulce. Díky tomu je možné kombinovat dvojité trubkové lineární jednotky s různými pohonnými nebo převodovými jednotkami. Pouzdro je vyrobeno z a kuželová ozubená kola jsou vyrobena z frézovaného hliníku. vyrobena ze selektivně kalené oceli. Pohonná jednotka se skládá z pochromované ocelové trubky a trubkové zátky jsou vyrobeny z plastu.
Poznámka: Zátka trubky musí být vyjmuta z čepu. lineární jednotky s dvojitou trubkou, aby bylo možné nainstalovat úhlové ozubené kolo.

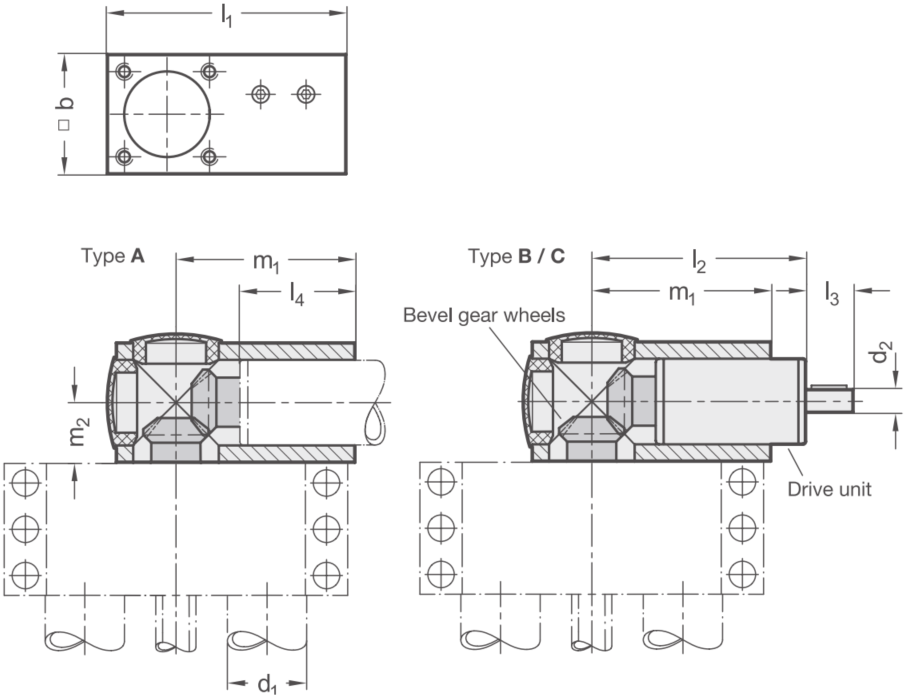

Rozměry:
| Výstupní hřídel | Rozměry |
|||||||
| d1 | b | d2 |
l1 | l2 ≈ | l3 | l4 ≈ | m1 | m2 |
| 18 | 30 | 6 | 60 | 67 | 16 | 25 | 45 | 15 |
| 30 | 42 | 8 | 84 | 86 | 16 | 37 | 63 | 21 |
| 40 | 54 | 12 | 108 | 125 | 17 | 49 | 81 | 27 |
| 50 | 64 | 12 | 128 | 125 | 18 | 64 | 96 | 32 |
| 60 | 74 | 14 | 148 | 135 | 19 | 71 | 111 | 37 |
Objednací kód: YLD - d1 - t - o | Příklad objednání: YLD-40-B-2
YLD ... úhlová převodovka
d1 ... Ø d1 - výstupní hřídel lineární jednotky
t ... typ
A = úhlová převodovka + sada kuželových ozubených kol
B = úhlová převodovka + sada kuželových ozubených kol + pohonná jednotka (chromovaná ocel)
C = úhlová převodovka + sada kuželových ozubených kol + pohonná jednotka (nerezová ocel)
o ... materiál / barva
2 = RAL 9005 (černý)
3D konfigurace (CAD) na vyžádání
Nebo v případě zájmu na vyžádání info@mnsystems.cz
