Držák senzoru SKT
Objednací kód: SKT - d1 - d2 - z - o | Příklad objednání: SKT-B12-B12-1-2
SKT ... držák senzoru
d1 ... Ø d1 - svěrný spoj
d2 ... Ø d2 - otvor pro senzor
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
Popis:

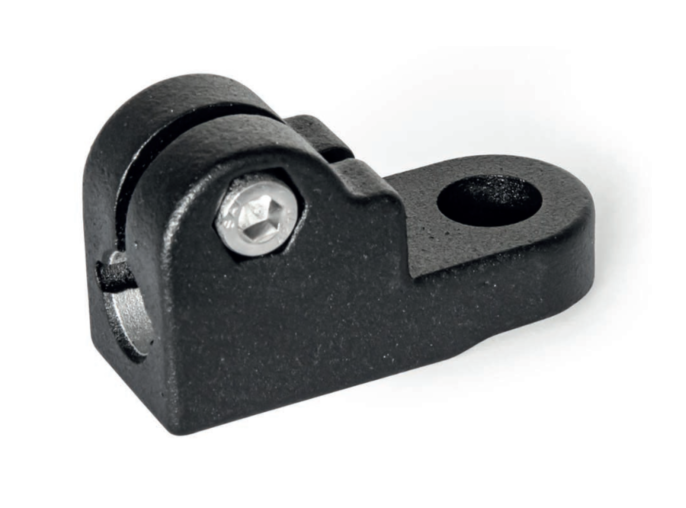

Držáky senzorů SKT z hliníkového tlakového odlitku mají drážkovaný upínací bod a otvor pro snímač, které jsou opracovány řeznou metodou.
Otvor pro senzor umožňuje připojení senzoru s vnějším závitem. Je vycentrován a vzhledem k otvoru v upínacím bodě tvoří tvar písmene T, do kterého se přijímají běžně dostupné tyče a trubky s plným kontaktem v celém průřezu.
V místě šroubu se šestihranným šroubem nebo nastavitelnou ruční pákou zmenší průřez otvoru pro upnutí.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

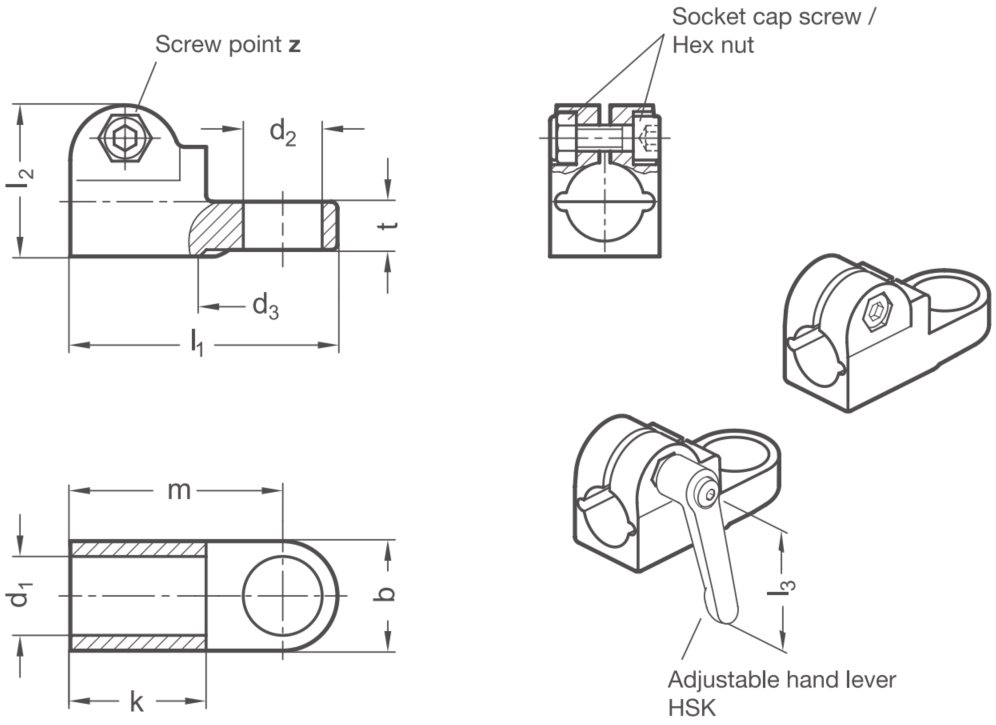

Rozměry:
| Svěrný spoj | Otvor pro senzor | Šířka | Rozměry (mm) | Šroub |
Příslušenství | ||||||
| HSK | |||||||||||
| d1 | d2 | b | d3 | k | l1 | l2 | m | t | l2 | ||
| B 12 | B 12 | B 18 | 25 | 27 | 31,5 | 61 | 34,5 | 48,5 | 11 | M6x20 | 63 |
| B 14 | B 12 | B 18 | 25 | 27 | 31,5 | 61 | 34,5 | 48,5 | 11 | M6x20 | 63 |
| B 15 | B 12 | B 18 | 25 | 27 | 31,5 | 61 | 34,5 | 48,5 | 11 | M6x20 | 63 |
| B 16 | B 12 | B 18 | 25 | 27 | 31,5 | 61 | 34,5 | 48,5 | 11 | M6x20 | 63 |
| B 18 | B 12 | B 18 | 25 | 27 | 31,5 | 61 | 34,5 | 48,5 | 11 | M6x20 | 63 |
