Kloubová spojka GKT
Objednací kód: GKT - d1 - d2 - z - o | Příklad objednání: GKT-B12-B12-1-8
GKT ... kloubová spojka
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
ED = nerezová ocel, matná
Popis:

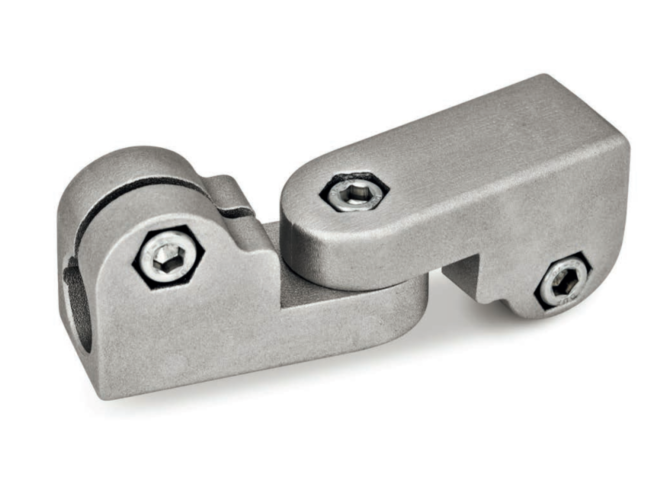

Kloubové spojky GKT z tlakově litého hliníku nebo přesně lité nerezové oceli mají drážkované upínací body opracované řeznými metodami. Skládají se ze dvou otočných spojek LKT.
Otvory upínacího bodu jsou umístěny v rovině a jsou spojeny upínacím kloubem tak, aby se mohly otáčet o ± 90°, od vyrovnané orientace ke kolmé. Přijímají obvykle dostupné tyče a trubky s plným povrchovým kontaktem v celém průřezu otvoru.
V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí.
K aretaci osy kloubu slouží šroub s vnitřním šestihranem nebo nastavitelná ruční páka na upínacím kloubu.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK nebo HEK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šroub s vnitřním šestihranem ovládaný nástrojem, je upínací síla dosažitelná nastavitelnou ruční pákou nižší z důvodu kratší délky páky.

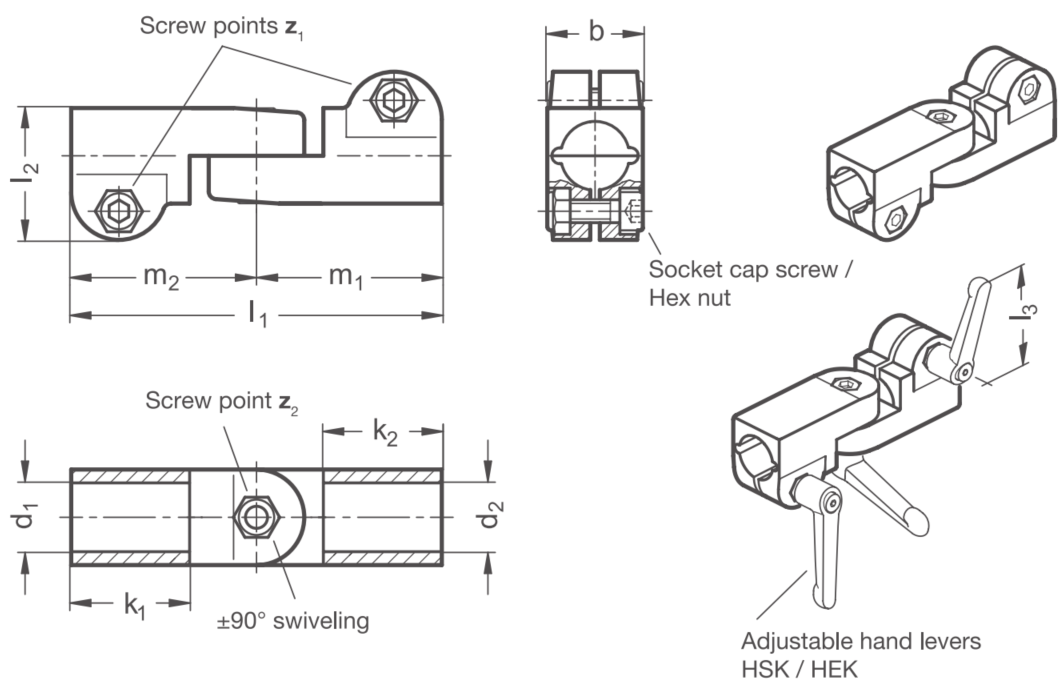

Rozměry:
| Hliník | Rozměry (mm) |
Šroub | Příslušenství | ||||||||||||
| Svěrný spoj 1 | Svěrný spoj 2 | HSK* | |||||||||||||
| d1 | d2 | b | k1 | k2 | I1 | I2 | m1 | m2 | z1 / z2 | I3 pro z1 |
I3 pro z2 | ||||
| B 12 | B 12 | B 14 | B 15 | B 16 | B 18 | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6x20 | 63 | 63 |
| B 14 | B 12 | B 14 | B 15 | B 16 | B 18 | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6x20 | 63 | 63 |
| B 15 | B 12 | B 14 | B 15 | B 16 | B 18 | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6x20 | 63 | 63 |
| B 16 | B 12 | B 14 | B 15 | B 16 | B 18 | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6x20 | 63 | 63 |
| B 18 | B 12 | B 14 | B 15 | B 16 | B 18 | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6x20 | 63 | 63 |
* HSK pro hliníkové provedení
| Nerezová ocel | Rozměry | Šroub | Příslušenství | |||||||||||||
| Svěrný spoj 1 | Svěrný spoj 2 | HEK** | ||||||||||||||
| d1 | d2 | b | k1 | k2 | I1 | I2 | m1 | m2 | z1 / z2 | I3 pro z1 |
I3 pro z2 | |||||
| B 12 | B 12 | B 14 | B 15 | B 16 | B 18 | B 20 | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6x20 | - | 63 |
| B 14 | B 12 | B 14 | B 15 | B 16 | B 18 | B 20 | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6x20 | - | 63 |
| B 15 | B 12 | B 14 | B 15 | B 16 | B 18 | B 20 | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6x20 | - | 63 |
| B 16 | B 12 | B 14 | B 15 | B 16 | B 18 | B 20 | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6x20 | - | 63 |
| B 18 | B 12 | B 14 | B 15 | B 16 | B 18 | B 20 | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6x20 | 63 | 63 |
| B 20 | B 12 | B 14 | B 15 | B 16 | B 18 | B 20 | 25 | 31,5 | 31,5 | 97 | 34,5 | 48,5 | 48,5 | M6x20 | 63 | 63 |
** HEK pro nerezové provedení
