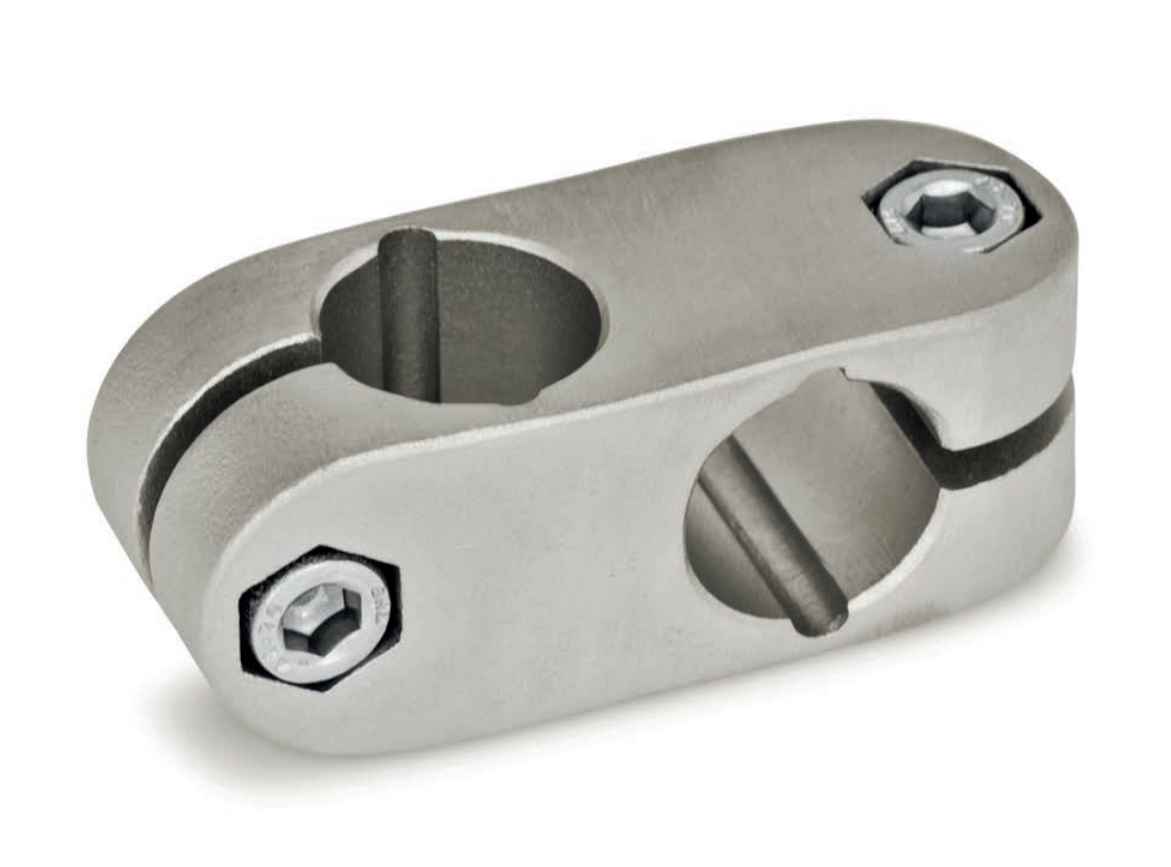

Křížové spojky KK z tlakově litého hliníku nebo přesně lité nerezové oceli mají drážkované upínací body opracované řeznými metodami.
Otvory upínacích bodů jsou posunuty v rovině a svírají úhel 90°. Přijímají obvykle dostupné tyče a trubky s plným povrchovým kontaktem v celém průřezu otvoru.
V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními páčkami se zmenší příčný průřez otvoru pro upnutí.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK nebo HEK jsou k dispozici samostatně pro individuální použití a v jiných provedeních.
V porovnání s nářadím ovládaným šestihranným šroubem je upínací síla dosažitelná nastavitelnou ruční pákou nižší z důvodu kratší délky páky.

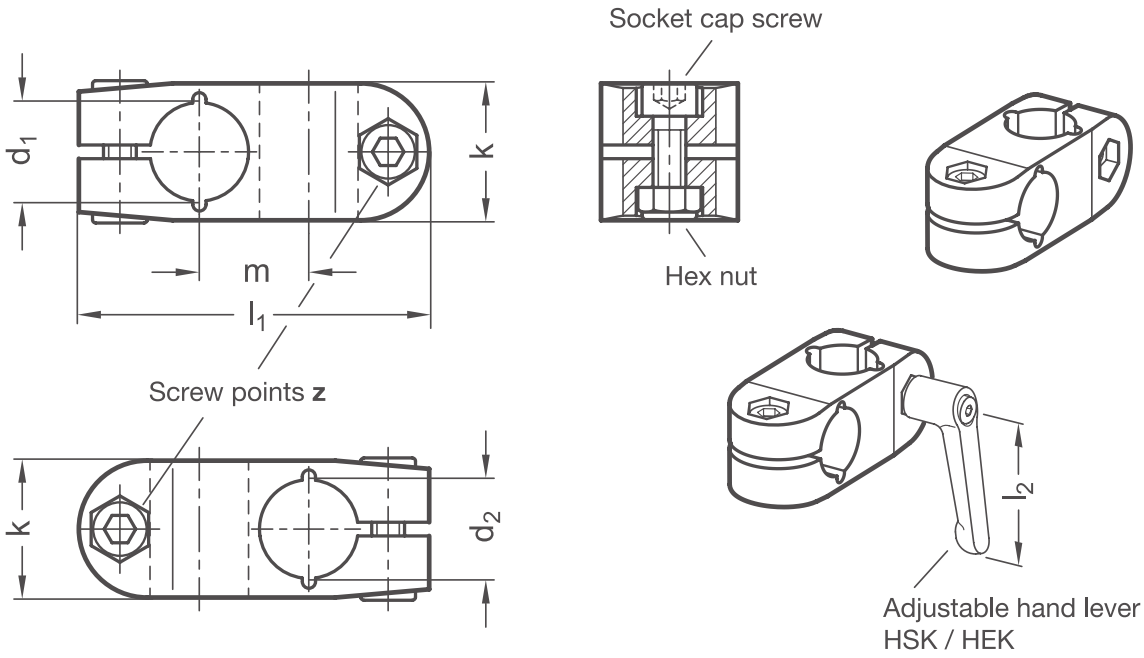

Svěrný spoj 1 | Svěrný spoj 2 | Rozměry (mm) |
Šroub | Příslušenství | |||||
d1 | d2 | HSK* | HEK** | ||||||
Hliník |
Nerezová ocel |
Hliník | Nerezová ocel | k | I1 | m | I2 | I2 | |
B 10 | - | B 10 | - | 25 | 64 | 20 | M6x20 | 63 | - |
B 12 | B 12 | B 12 | B 12 | 25 | 64 | 20 | M6x20 | 63 | - |
B 14 | B 14 | B 14 | B 14 | 25 | 64 | 20 | M6x20 | 63 | - |
B 15 | B 15 | B 15 | B 15 | 25 | 64 | 20 | M6x20 | 63 | - |
B 16 | B 16 | B 16 | B 16 | 25 | 64 | 20 | M6x20 | 63 | - |
B 18 | B 18 | B 18 | B 18 | 25 | 64 | 20 | M6x20 | 63 | 63 |
- | B 20 | - | B 20 | 25 | 64 | 20 | M6x20 | - | 63 |
* HSK pro hliníkové provedení
** HEK pro nerezové provedení
