Otočná spojka LKP
Objednací kód: LKP - d1 - z - o | Příklad objednání: LKP-B12-1-8
LKP ... otočná spojka
d1 ... Ø d1 - svěrný spoj
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
ED = nerezová ocel, matná
Popis:

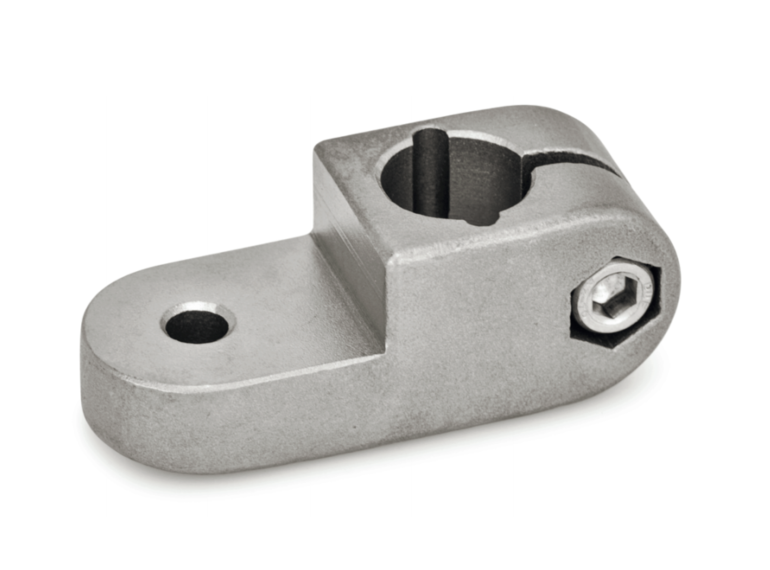

Otočné spojky LKP z tlakově litého hliníku nebo přesně lité nerezové oceli mají drážkovaný upínací bod opracovaný řeznými metodami a hladké upevňovací oko.
Upevňovací oko je vycentrováno a umístěno pod úhlem 90° k otvoru upínacího bodu, do něhož se dostanou běžně dostupné tyče a trubky s plným kontaktem v celém průřezu.
V místě šroubu upevňovacího oka se nachází šroub se šestihrannou hlavou nebo šestihrannou nástrčnou hlavou nebo pojistná matice pro upevnění případných dalších dílů. V místě upnutí se šroubem se šestihrannou hlavou nebo nastavitelnou ruční pákou zmenší průřez otvoru pro upnutí.
Kombinací otočných spojek se stejnými šroubovacími body lze sestavit jakýkoli typ kloubové spojky.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK nebo HEK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šroub s vnitřním šestihranem ovládaný nástrojem, je upínací síla dosažitelná nastavitelnou ruční pákou nižší z důvodu kratší délky páky.

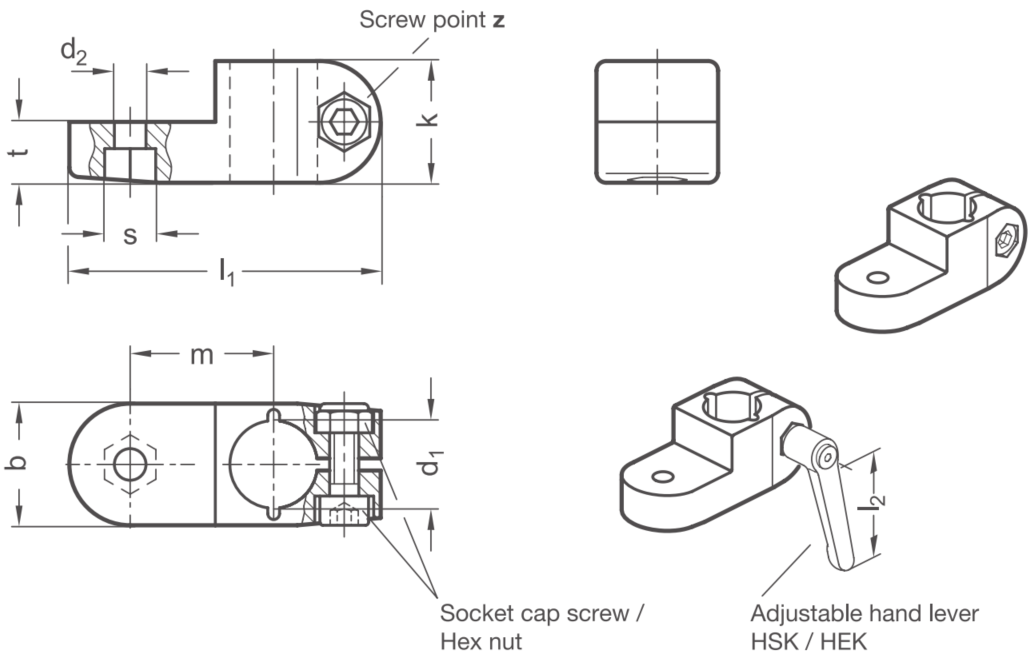

Rozměry:
| Svěrný spoj | Šířka | Rozměry (mm) | Šroub |
Příslušenství | |||||||
| d1 | HSK* | HEK** | |||||||||
| Hliník | Nerezová ocel | b | d2 | k | l1 | m | s | t | l2 | l2 | |
| B 12 | B 12 | 25 | 6,5 | 25 | 64 | 29,5 | 10 | 12,5 | M6x20 | 63 | - |
| B 14 | B 14 | 25 | 6,5 | 25 | 64 | 29,5 | 10 | 12,5 | M6x20 | 63 | - |
| B 15 | B 15 | 25 | 6,5 | 25 | 64 | 29,5 | 10 | 12,5 | M6x20 | 63 | - |
| B 16 | B 16 | 25 | 6,5 | 25 | 64 | 29,5 | 10 | 12,5 | M6x20 | 63 | - |
| B 18 | B 18 | 25 | 6,5 | 25 | 64 | 29,5 | 10 | 12,5 | M6x20 | 63 | 63 |
| - | B 20 | 25 | 6,5 | 25 | 64 | 29,5 | 10 | 12,5 | M6x20 | - | 63 |
* HSK pro hliníkové provedení
** HEK pro nerezové provedení
