Základna BK
Objednací kód: BK - d1 - z - o | Příklad objednání: BK-B12-1-8
BK ... základna
d1 ... Ø d1 - svěrný spoj
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
ED = nerezová ocel, matná
Popis:

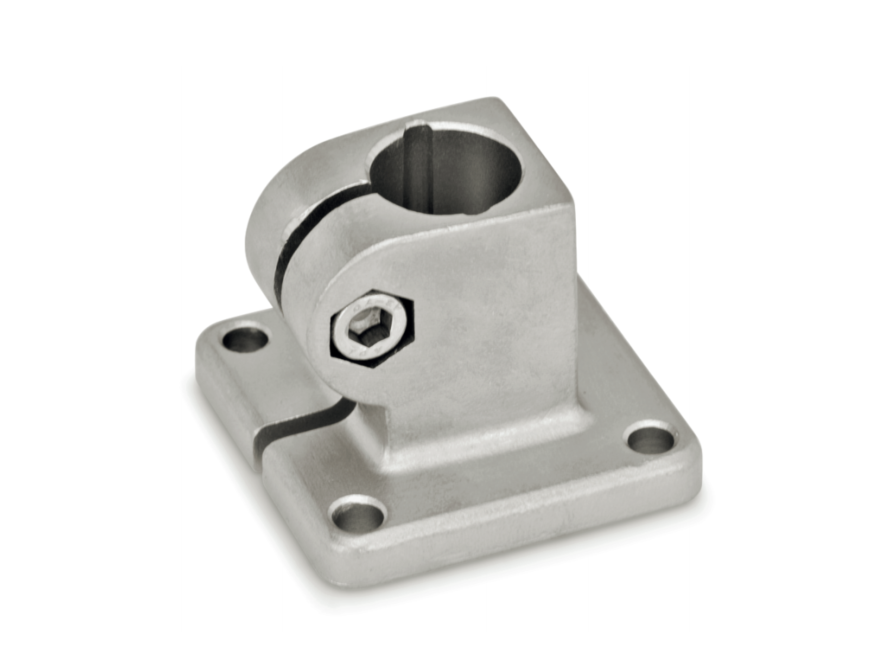

Základna BK z tlakově litého hliníku nebo přesně lité nerezové oceli mají drážkovaný upínací bod opracovaný řeznými metodami.
Základní příruba se čtyřmi otvory slouží jako rozhraní nebo k upevnění svorky k místu použití.
Otvor v místě upnutí je uspořádán kolmo na čelní plochu příruby. Přijímá obvykle dostupné tyče a trubky s plným povrchovým kontaktem v celém průřezu otvoru.
V místě šroubu je šroub s vnitřním šestihranem, který zmenšuje průřez otvoru pro upnutí.

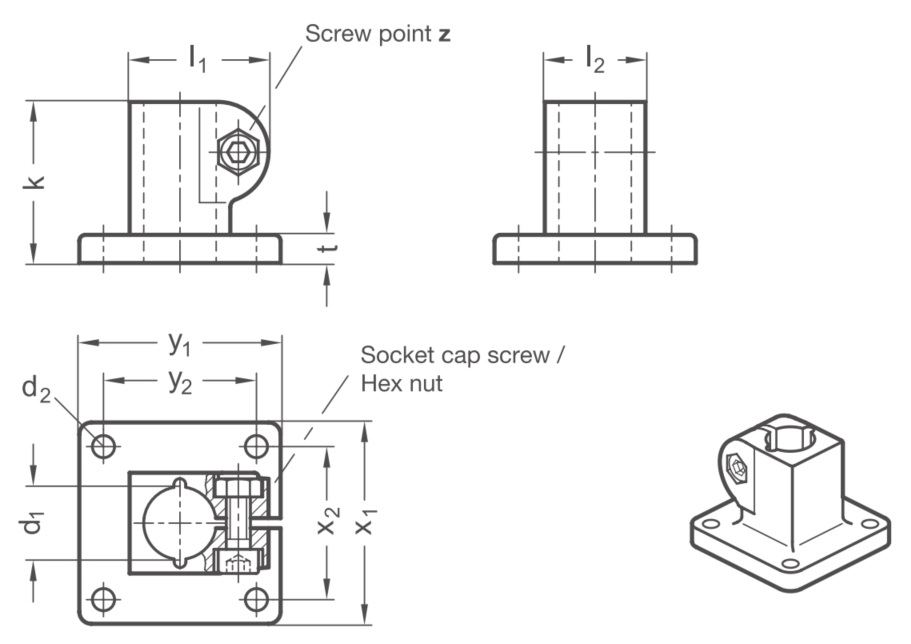

Rozměry:
| Svěrný spoj |
d2 | Rozměry (mm) | Šroub | ||||||||
| d1 | |||||||||||
| Hliník |
Nerezová ocel |
k | I1 | I2 | t | x1 | x2 | y1 | y2 | ||
| B 10 | - | 5,5 | 40 | 34,5 | 25 | 7 | 50 | 38 | 50 | 38 | M6x20 |
| B 12 | B 12 | 5,5 | 40 | 34,5 | 25 | 7 | 50 | 38 | 50 | 38 | M6x20 |
| B 14 | B 14 | 5,5 | 40 | 34,5 | 25 | 7 | 50 | 38 | 50 | 38 | M6x20 |
| B 15 | B 15 | 5,5 | 40 | 34,5 | 25 | 7 | 50 | 38 | 50 | 38 | M6x20 |
| B 16 | B 16 | 5,5 | 40 | 34,5 | 25 | 7 | 50 | 38 | 50 | 38 | M6x20 |
| B 18 | B 18 | 5,5 | 40 | 34,5 | 25 | 7 | 50 | 38 | 50 | 38 | M6x20 |
| - | B 20 | 5,5 | 40 | 34,5 | 25 | 7 | 50 | 38 | 50 | 38 | M6x20 |
