Paralelní spojka PG
Objednací kód: PG - d1 - d2 - o | Příklad objednání: PG-B10-B8-G
PG ... paralelní spojka
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
o ... povrchová úprava / materiál
G = přírodní, matný
S = eloxovaný, černý
Popis:

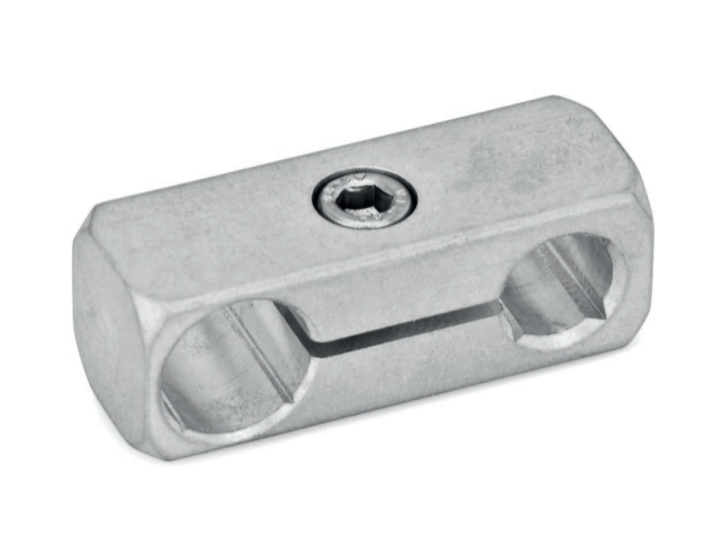

Paralelní spojky PG jsou vyrobeny z tažených hliníkových profilů a mají drážkované upínací body opracované metodou řezání.
Otvory v upínacích bodech jsou umístěny v. rovině a jsou navzájem rovnoběžné. Přes dodatečně zabudovaný čtvercový otvor přijímají tyče a trubky s kulatým nebo čtvercovým průřezem.
K upnutí slouží nerezový šroub s vnitřním uzávěrem DIN 912-A2-70, který se kombinuje s upínacím závitem a zmenšuje průřez otvoru. Pro běžné beznástrojové upínání, nastavitelné sady ručních pák jsou k dispozici jako příslušenství pod označením HK.

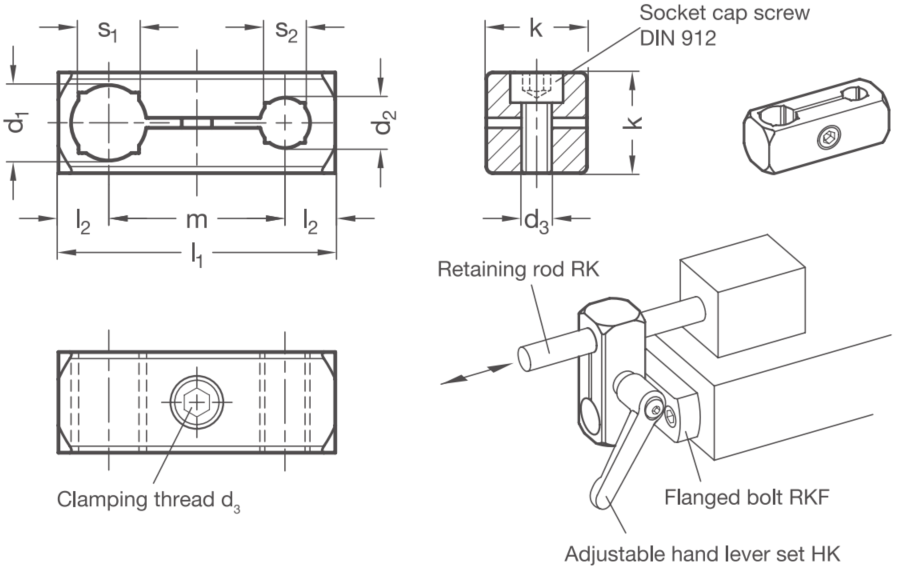

Rozměry:
| Svěrný spoj 1 |
Svěrný spoj 2 | Rozměry | Příslušenství | ||||||
| d1 |
d2 | d3 | k | l1 | l2 | m | s1 | s2 | HK pro d3 |
| B 8 |
B 8 |
M4 | 14 | 38 | 7 | 24 | - | - | M4x14 |
| B 10 |
B 8 |
M5 | 16 | 44 | 8 | 28 | 8 | - | M5x16 |
| B 10 |
B 10 |
M5 | 16 | 44 | 8 | 28 | 8 | 8 | M5x16 |
| B 12 |
B 8 |
M5 | 16 | 45 | 8 | 29 | 10 | - | M5x16 |
| B 12 |
B 10 |
M5 | 16 | 45 | 8 | 29 | 10 | 8 | M5x16 |
| B 12 |
B 12 |
M5 | 16 | 45 | 8 | 29 | 10 | 10 | M5x16 |
| B 15 |
B 10 |
M6 | 20 | 55 | 10 | 35 | 12 | 8 | M6x20 |
| B 15 |
B 12 |
M6 | 20 | 55 | 10 | 35 | 12 | 10 | M6x20 |
| B 15 |
B 15 |
M6 | 20 | 55 | 10 | 35 | 12 | 12 | M6x20 |
| B 16 |
B 10 |
M6 | 20 | 55 | 10 | 35 | - | 8 | M6x20 |
| B 16 |
B 12 |
M6 | 20 | 55 | 10 | 35 | - | 10 | M6x20 |
| B 16 |
B 15 |
M6 | 20 | 55 | 10 | 35 | - | 12 | M6x20 |
| B 16 |
B 16 |
M6 | 20 | 55 | 10 | 35 | - | - | M6x20 |
| B 20 |
B 12 |
M6 | 25 | 66 | 12,5 | 41 | 16 | 10 | M6x25 |
| B 20 |
B 15 |
M6 | 25 | 66 | 12,5 | 41 | 16 | 12 | M6x25 |
| B 20 |
B 16 |
M6 | 25 | 66 | 12,5 | 41 | 16 | - | M6x25 |
| B 20 |
B 20 |
M6 | 25 | 66 | 12,5 | 41 | 16 | 16 | M6x25 |
