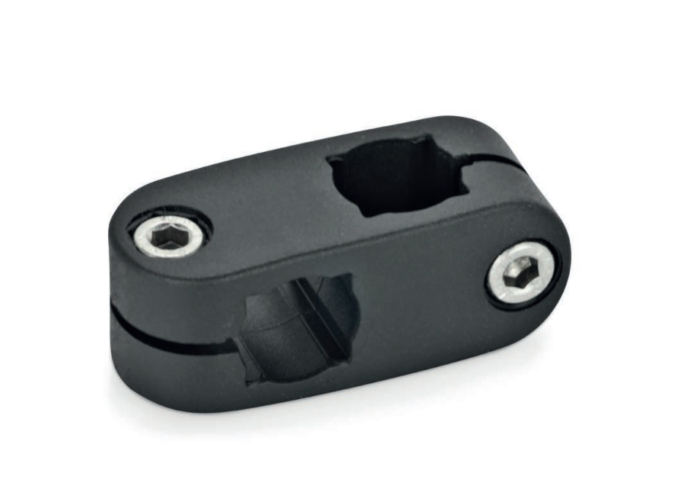

Plastové spojky KP jsou vyrobeny z z polyamidu vstřikováním a mají drážkované upínací body.
Otvory upínacích bodů jsou posunuty v ose rovině a jsou uspořádány pod úhlem 90°. Jsou přijímají tyče a trubky s kulatým nebo čtvercovým průřezem. průřezu prostřednictvím přídavného litého čtvercového otvoru.
Šrouby a matice z nerezové oceli zmenšují vývrt průřezu pro upnutí.
Výjimečně lehké plastové prvky jsou vhodné pro použití v korozivním prostředí.

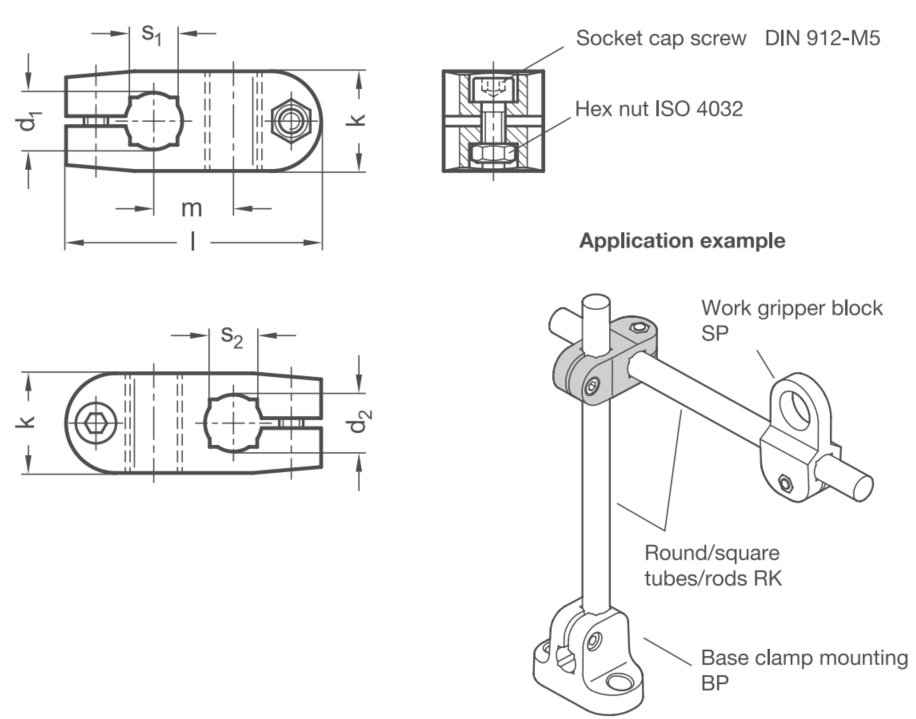

Svěrný spoj 1 |
Svěrný spoj 2 | Rozměry | ||||
d1 | d2 | k | l | m | s1 | s2 |
B 10 | B 10 | 21 | 52 | 17 | V 8 | V 8 |
B 12 | B 12 | 21 | 52 | 17 | V 10 | V 10 |
B 14 | B 14 | 21 | 52 | 17 | V 12 | V 12 |
