Trubka RS

Zpět na: Příslušenství spojovací techniky

csm Icon Made in Germany 2014 10 17 98fc6f88fe






Objednací kód: RS - d1 / s1 - w1 - o - l | Příklad objednání: RS-D16-1,5-AB-500
RS ... trubka
d1 / s1 ... rozměr
       d1 = kruhový průřez
       s1 = čtvercový průřez
w1 ... tloušťka stěny
o ... povrchová úprava / materiál
       AB = hliník
       AL = hliník eloxovaný
       ST = ocel pozinkovaná
       ED = ocel nerezová
l ... délka

Popis:

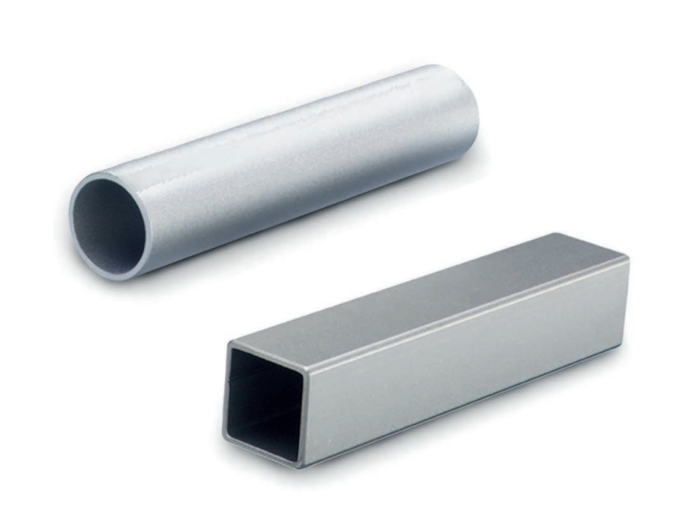

Trubky RS jsou určeny k montáži pomocí svorek a lze je s nimi kombinovat pro trubkové konstrukce všech typů.

Trubky jsou k dispozici skladem ve standardním provedení. délkách uvedených v tabulce. Na vyžádání, jsou možné individuální délky až do 6000 mm, včetně objednávek jednotlivých dílů. Tolerance vnějšího rozměru jsou zvoleny tak, aby byla zajištěna bezpečná upnutí trubkové svorky.

rs

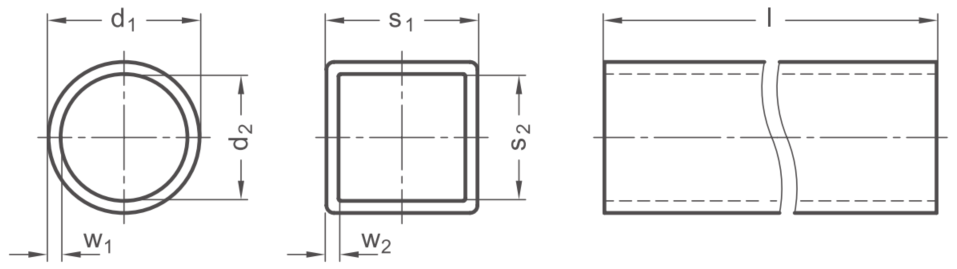

 Rozměry:

d1 (Kruh)
 s1 (Čtverec) Rozměry (mm)
AB AL ST ED AB AL ST ED w1 w2 l ± 0,5
 d2 s2
D10 D10 D10 D10 - - - - 1,5 - 200 500 1000 2000 7 -
D12 D12 D12 D12 - - - - 1,5 - 200 500 1000 2000 9 -
D14 D14 D14 D14 - - - - 1,5 - 200 500 1000 2000 11 -
D15 D15 D15 D15 - - - - 1,5 - 200 500 1000 2000 12 -
D16 D16 D16 D16 - - - - 1,5 - 200 500 1000 2000 13 -
D18 D18 D18 D18 - - - - 1,5 - 200 500 1000 2000 15 -
D20 D20 D20 D20 V20 V20 V20 V20 2,0 2,0 200 500 1000 2000 16 16
D25 D25 D25 D25 V25 V25 V25 V25 2,0 2,0 200 500 1000 2000 21 21
D30 D30 D30 D30 V30 V30 V30 V30 2,0 2,0 200 500 1000 2000 26 26
D32 D32 D32 D32 - - - - 2,0 - 200 500 1000 2000 28 -
D35 D35 D35 D35 V35 V35 V35 V35 2,0 2,0 200 500 1000 2000 31 31
D40 D40 D40 D40 V40 V40 V40 V40 3,0 3,0 200 500 1000 2000 34 34
D42 D42 D42 - - - - - 3,0 - 200 500 1000 2000 36 -
D45 D45 D45 - V45 V45 V45 V45 3,0 3,0 200 500 1000 2000 39 39
D48 D48 D48 - - - - - 3,0 - 200 500 1000 2000 42 -
D50 D50 D50 D50 V50 V50 V50 V50 3,0 3,0 200 500 1000 2000 44 44
- - D50 D50 - - - - 4,0 - 200 500 1000 2000 42 -
D60 D60 D60 D60 - - - - 5,0 - 200 500 1000 2000 50 -
