Příslušenství spojovací techniky
Skupina "Příslušenství spojovací techniky 1D" obsahuje díly určené k prodloužení nebo zlepšení použitelnosti svorek a vodicích prvků.
Patří sem například nastavitelné ruční páky pro upínání bez použití nářadí a konstrukční trubky, včetně konců trubek zátky. Součásti, jako jsou zajišťovací vodicí prvky prvky, držáky monitorů VESA a držáky senzorů doplňují tuto skupinu příslušenství.
Přehled produktů:
Příslušenství spojovací techniky
Upínací páky
Trubky
Uzavírací stavitelné jednotky
Záslepky
Držák pro monitory
Základny
Držáky senzorů
Univerzální držáky
HSK
RS
KM.R
AS
VS
RKF
SG
SGU
HEK
RK
FM.R
HK
RR
HM
Skupina "Příslušenství spojovací techniky 1D" obsahuje díly určené k prodloužení nebo zlepšení použitelnosti svorek a vodicích prvků.
Patří sem například nastavitelné ruční páky pro upínání bez použití nářadí a konstrukční trubky, včetně konců trubek zátky. Součásti, jako jsou zajišťovací vodicí prvky prvky, držáky monitorů VESA a držáky senzorů doplňují tuto skupinu příslušenství.
Přehled produktů:
| Příslušenství spojovací techniky | |||||||
| Upínací páky |
Trubky |
Uzavírací stavitelné jednotky | Záslepky |
Držák pro monitory |
Základny | Držáky senzorů |
Univerzální držáky |
| HSK | RS | KM.R | AS | VS | RKF | SG | SGU |
|
|
|
|
|
|
|
|
| HEK | RK | FM.R | |
|
|
|
|
|
|
|
|
|
|
|
|
| HK | RR | |
|
|
|
|
|
|
|
|
|
|
|
|
|
| HM | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-

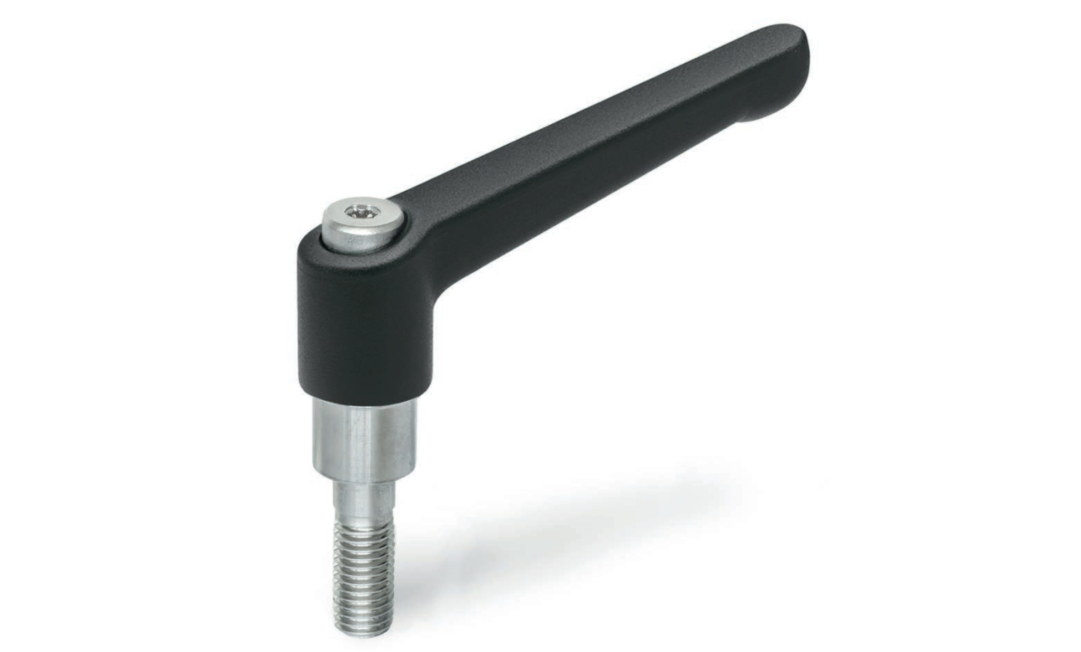

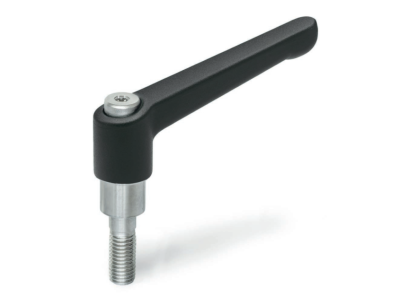

Objednací kód: HSK - l1 - d1 - l2 - o | Příklad objednání: HSK-63-M6-20-2 HSK ... upínací páka l1 ... délka rukojeti d1 ... Ø závitu l2 ... délka závitu o ... povrchová úprava / materiál 2 = zinkový odlitek (RAL 9005) / závitová vložka - nerezová ocel (AISI 303)... Learn More -

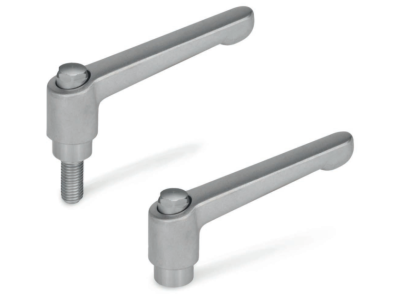

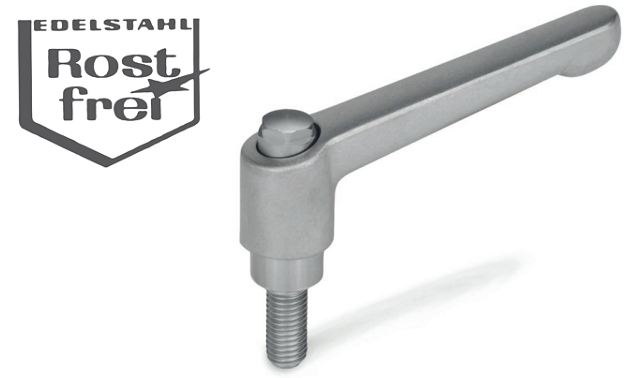

Objednací kód: HEK - l1 - d1 - l2 - o | Příklad objednání: HEK-63-M6-20-ED HEK ... upínací páka s vnějším závitem l1 ... délka rukojeti d1 ... Ø závitu l2 ... délka závitu o ... povrchová úprava / materiál ED = nerezová ocel (AISI CF-8 / A2) / závitová vložka (AISI 303 / A1)Objednací kód: HEK - l1 - d3 - o | Příklad objednání: ... Learn More

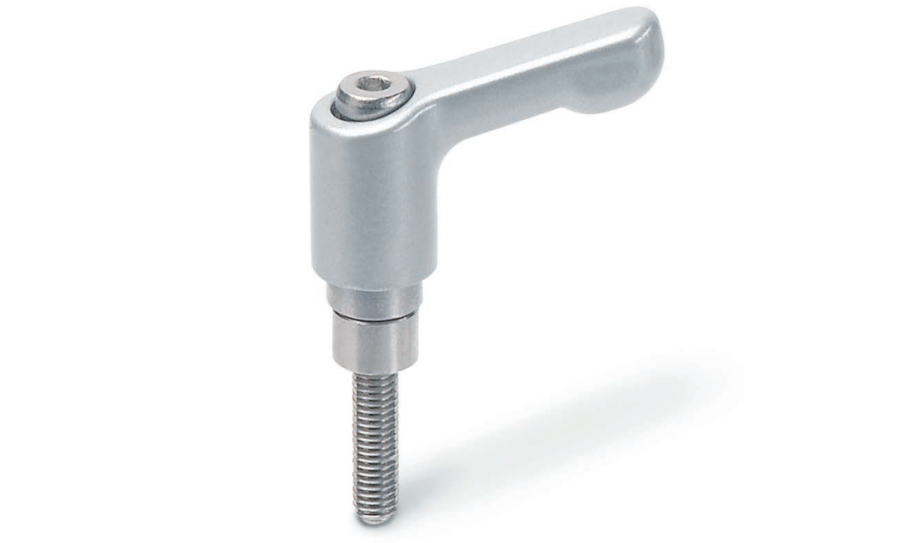

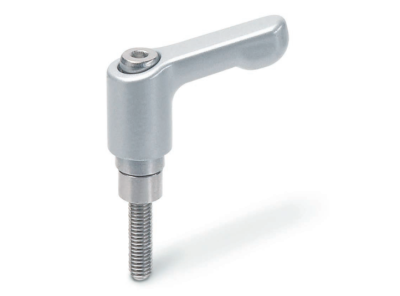

Objednací kód: HK - d1 - l2 | Příklad objednání: HK-M5-20 HK ... upínací páka d1 ... Ø závitu l2 ... délka závitu... Learn More

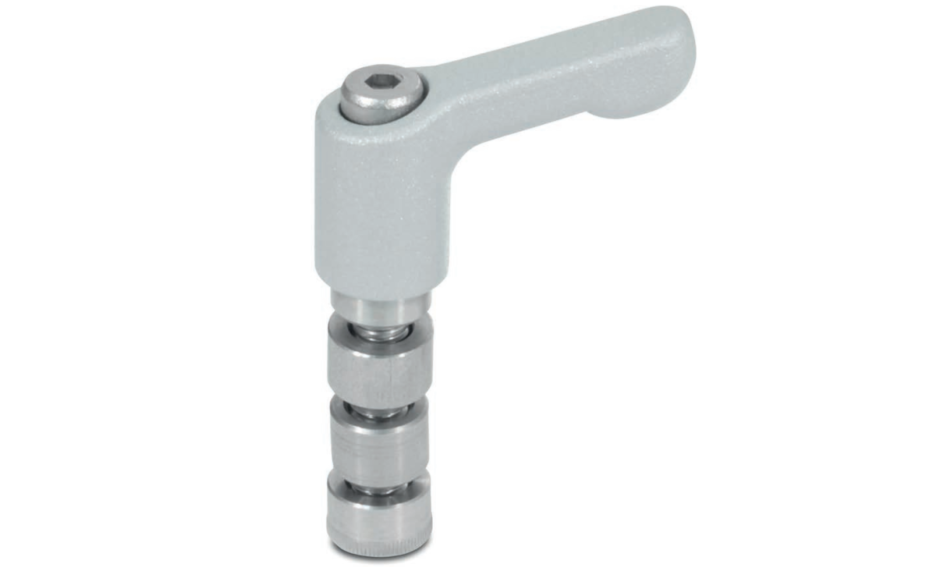

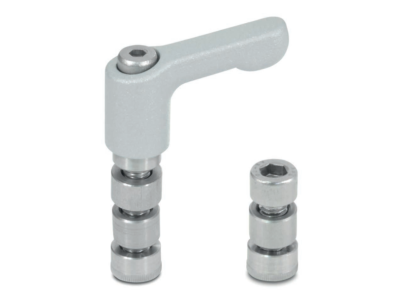

Objednací kód: HM - d1 - l2 - t | Příklad objednání: HM-M5-20-K- HM ... upínací páka d1 ... Ø závitu l2 ... délka závitu t ... typ K = nastavitelná ruční páka S = šroub s vnitřním šestihranem... Learn More

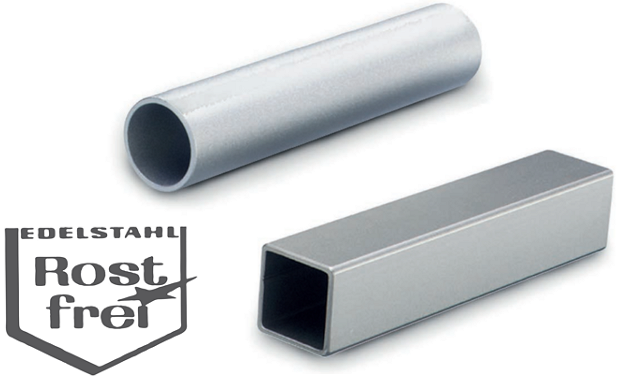

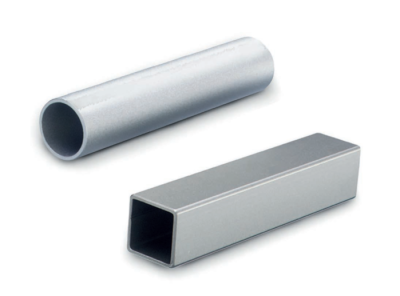

Objednací kód: RS - d1 / s1 - w1 - o - l | Příklad objednání: RS-D16-1,5-AB-500 RS ... trubka d1 / s1 ... rozměr d1 = kruhový průřez s1 = čtvercový průřez w1 ... tloušťka stěny o ... povrchová úprava / materiál AB = hliník AL = hliník eloxovaný ST = ocel pozinkovaná ED = ocel nerezová l ... délka... Learn More

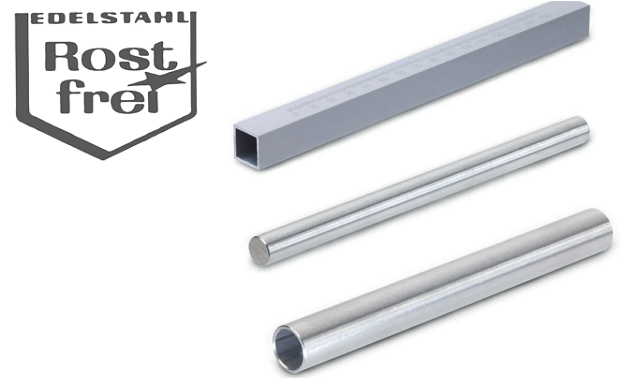

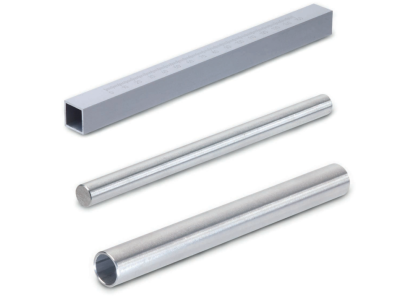

Objednací kód: RK - d1 / s1 - l - o - t | Příklad objednání: RK-D16-150-ED-OS RK ... trubka d1 / s1 ... rozměr d1 = kruhový průřez s1 = čtvercový průřez l ... délka o ... povrchová úprava / materiál AL = hliník eloxovaný ED = ocel nerezová t ... typ OS = bez pravítka LS = s pravítkem (mm)... Learn More

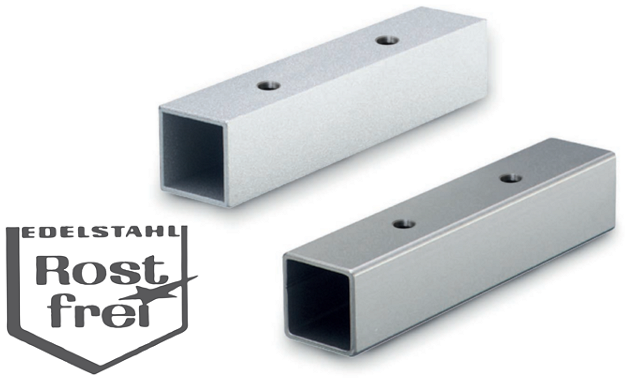

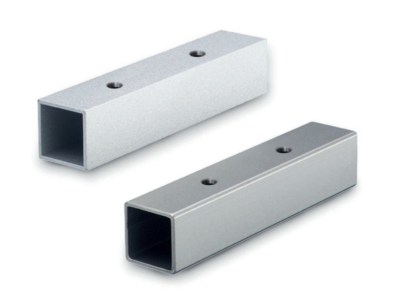

Objednací kód: RR - ws - s - l - o | Příklad objednání: RR-AL-V30-500-EL RR ... trubka ws ... materiál AL = hliník ED = nerezová ocel (AISI 304) s ... rozměr l ... délka o ... povrchová úprava EL = přírodní elox (pouze pro hliník) BL = bez povrchové úpravy (pouze pro nerezovou ocel)Objednací kód pole děr: RR - d - ... Learn More

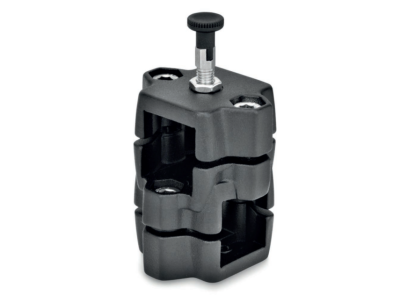

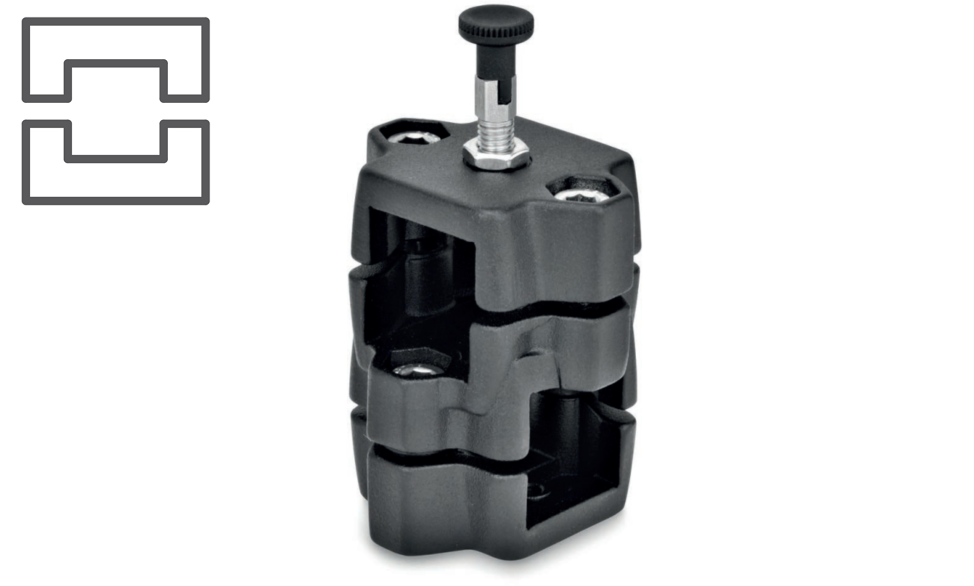

Objednací kód: KM.R - s1 - s2 - t - o | Příklad objednání: KM.R-V25-V25-G-8 KM ... Uzavírací stavitelná jednotka s1 ... svěrný spoj 1 s2 ... svěrný spoj 2 t ... typ G = se závitem R = s indexovacím čepem D = s pružinovým čepem o ... povrchová úprava / materiál 2 = hliníková slitina, RAL 9005 8 = hliníková slitina, matná... Learn More

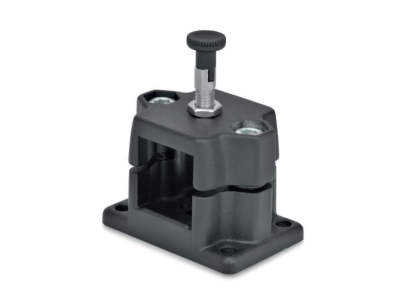

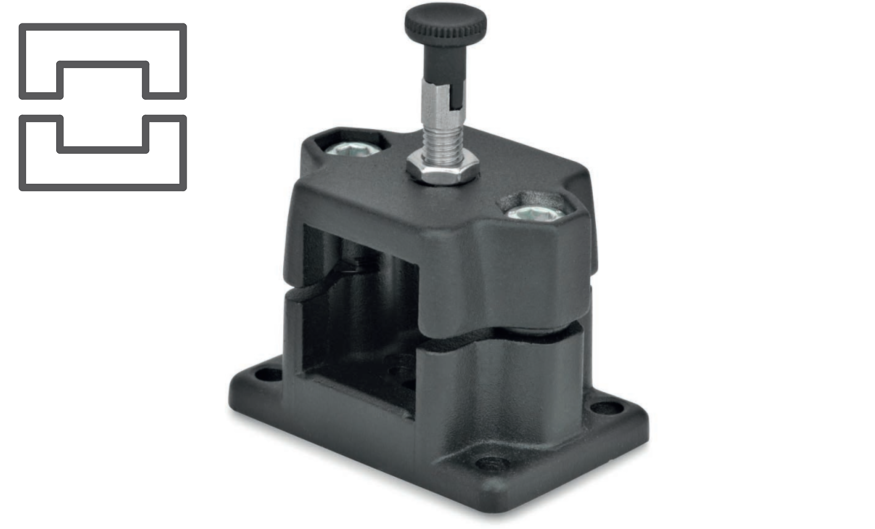

Objednací kód: FM.R - s - t - o | Příklad objednání: FM.R-V25-G-8 FM ... Uzavírací stavitelná jednotka s ... svěrný spoj t ... typ G = se závitem R = s indexovacím čepem D = s pružinovým čepem o ... povrchová úprava / materiál 2 = hliníková slitina, RAL 9005 8 = hliníková slitina, matná... Learn More

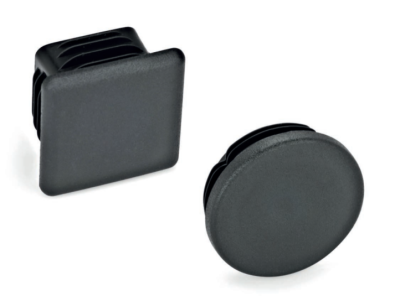

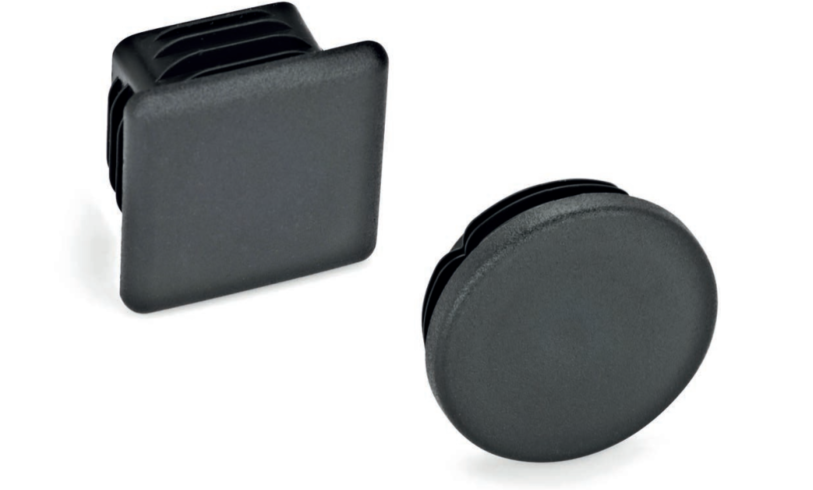

Objednací kód: AS - d / s - o | Příklad objednání: AS-V25-2 AS ... záslepka d / s ... Kruh / Čtverec o ... povrchová úprava / materiál 2 = plast, RAL 9005 4 = plast, RAL 7042... Learn More

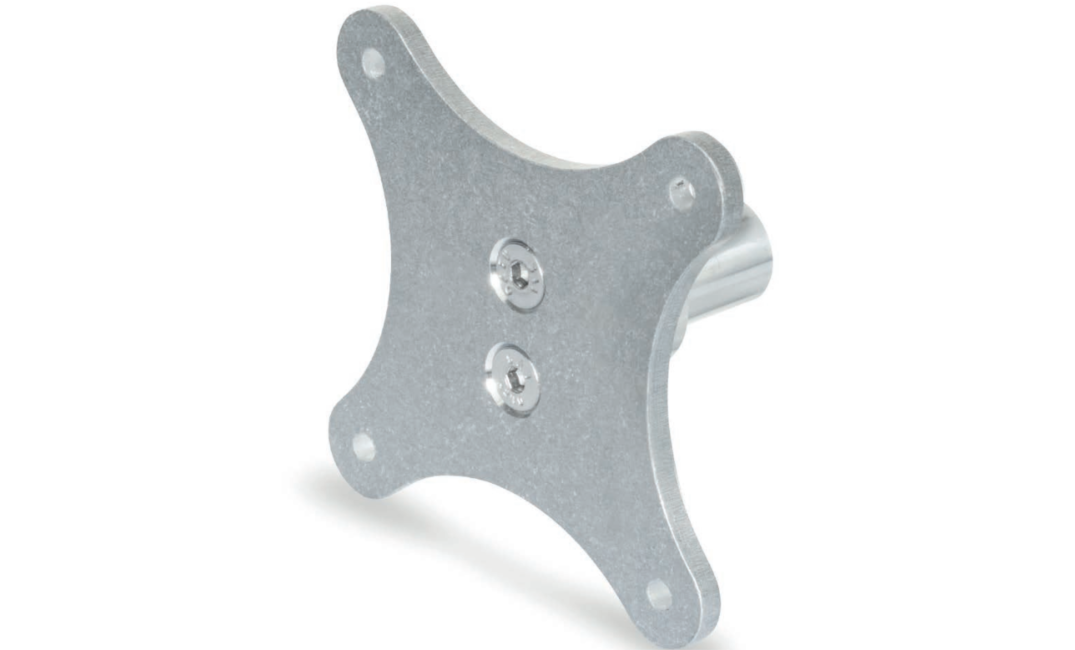

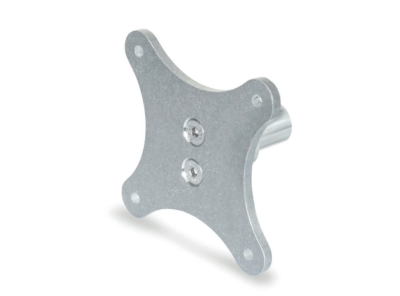

Objednací kód: VS - d1 - m1 - m2 - t - o | Příklad objednání: VS-D18-75-75-A-8 VS ... držák pro monitory d1 ... připojovací průměr m1 ... vzdálenost otvorů m1 m2 ... vzdálenost otvorů m2 t ... typ A = s připojovacím čepem o ... povrchová úprava / materiál 8 = matný povrch... Learn More

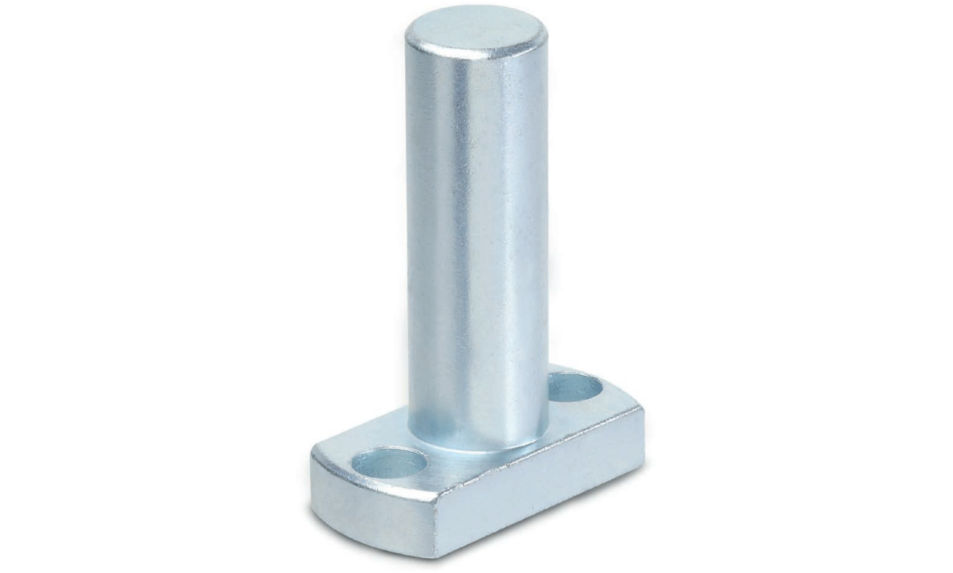

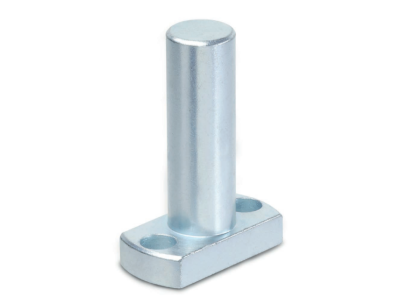

Objednací kód: RKF - d1 - l1 | Příklad objednání: RKF-10-37 RKF ... základna d1 ... průměr čepu l1 ... délka čepu... Learn More

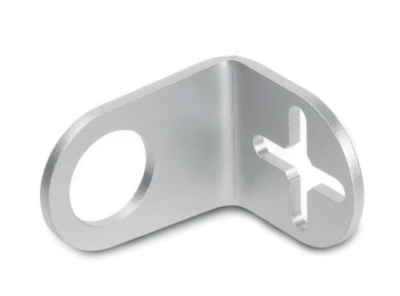

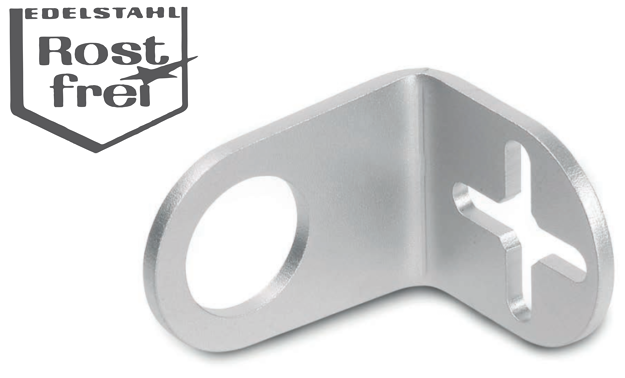

Objednací kód: SG - d - k | Příklad objednání: SG-B8-30 SG ... držák senzoru d ... otvor k ... šířka... Learn More

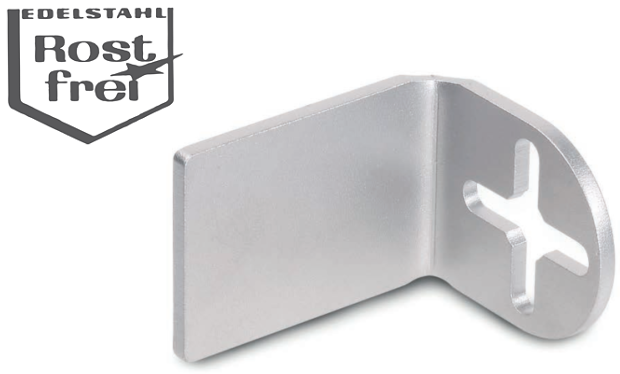

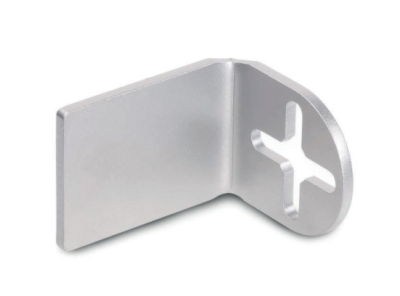

Objednací kód: SGU - k | Příklad objednání: SGU-30 SGU ... univerzální držák k ... šířka... Learn More
