Upínací páka HK
Objednací kód: HK - d1 - l2 | Příklad objednání: HK-M5-20
HK ... upínací páka
d1 ... Ø závitu
l2 ... délka závitu
Popis:

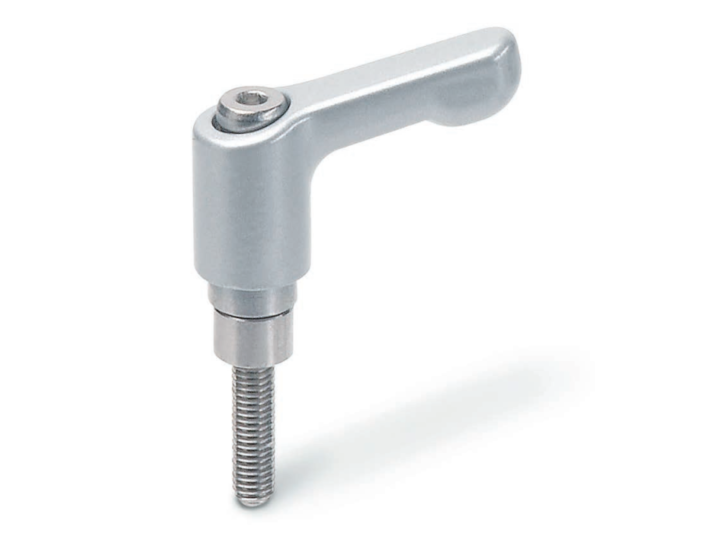

Upínací páky HK se skládají z stříbrné práškově lakované rukojeti ze zinkového tlakového odlitku obsahující instalované šroubové vložky s válcovaným závitem. Šroubové vložky a rozteč a závitová pouzdra jsou vyrobeny ze soustružené nerezové z nerezové oceli.
Šroubové vložky jsou spojeny s rukojetí pomocí drážkovým ozubením tak, že je lze rozpojit. Zvednutím páky se uvolní záběr a nastavitelnou ruční páku lze otočit do polohy výhodné polohy.
Upínací páky HK jsou speciálně navrženy jako příslušenství pro použití s upínacími závity upínačů. Nahrazují šestihrannou hlavici DIN 912 a používají se tam, kde se opakovaně je vyžadováno upínání bez použití nářadí.
Upínací síla dosažitelná s nastavitelným ruční pákou je nižší než u šestihranných kleští ovládaných nástrojem. šrouby s vnitřním uzávěrem kvůli kratší délce páky.
Tabulky pro příslušná upínací zařízení obsahují vhodné a doporučené ruční velikosti ruční páky pro každý rozměr závitu.

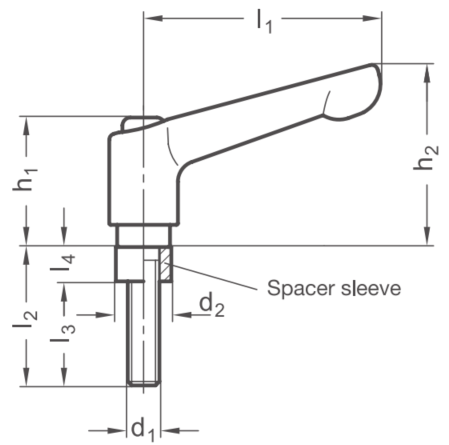

Rozměry:
| Rozměry | |||||||
| d1 | l2 | d2 | l1 | l3 | l4 | h1 | h2 |
| M4 | 14 | 7,5 | 22 | 9,5 | 4,5 | 18,5 | 23 |
| M4 | 16 | 7,5 | 22 | 11,5 | 4,5 | 18,5 | 23 |
| M4 | 20 | 7,5 | 22 | 15,5 | 4,5 | 18,5 | 23 |
| M5 | 16 | 9 | 30 | 10 | 6 | 24,5 | 30,5 |
| M5 | 20 | 9 | 30 | 14 | 6 | 24,5 | 30,5 |
| M5 | 25 | 9 | 30 | 19 | 6 | 24,5 | 30,5 |
| M6 | 20 | 10,5 | 45 | 13,5 | 6,5 | 24,5 | 35 |
| M6 | 25 | 10,5 | 45 | 18,5 | 6,5 | 24,5 | 35 |
| M6 | 30 | 10,5 | 45 | 25,5 | 6,5 | 24,5 | 35 |
| M6 | 32 | 10,5 | 45 | 25,5 | 6,5 | 24,5 | 35 |
3D konfigurace (na vyžádání)
