Uzavírací stavitelná jednotka FM.R
Objednací kód: FM.R - s - t - o | Příklad objednání: FM.R-V25-G-8
FM ... Uzavírací stavitelná jednotka
s ... svěrný spoj
t ... typ
G = se závitem
R = s indexovacím čepem
D = s pružinovým čepem
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
Popis:

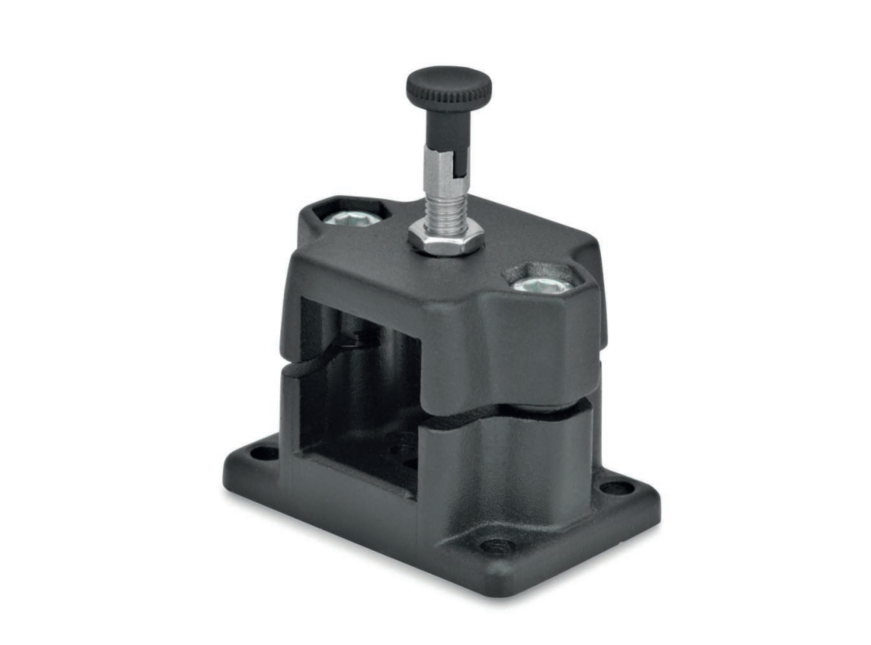

Uzavírací stavitelná jednotka FM.R z tlakově litého hliníku mají dělený otvor posuvné jednotky opracovaný řeznými metodami. Ten je uspořádán v rovině rovnoběžné s čelem příruby.
Spolu s vodicí trubkou tvoří otvor posuvné jednotky pevný čtvercový vodicí mechanismus, který lze nastavit a upnout pro malou vůli. Pomocí indexovacích pístů nebo pružných pístů v horní části je možné opakovaně rychle a snadno přecházet do poloh podél čtvercové konstrukční trubky vymezené otvory.
V závislosti na konstrukci je přesouvaný díl připevněn k posuvné jednotce nebo je samotná posuvná jednotka instalována na místě použití tak, že se celá blokovací jednotka pohybuje společně. V místech šroubů se šestihrannými hlavicemi nebo nastavitelnými ručními pákami se zmenší velikost otvorů posuvné jednotky.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem s hlavicí ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

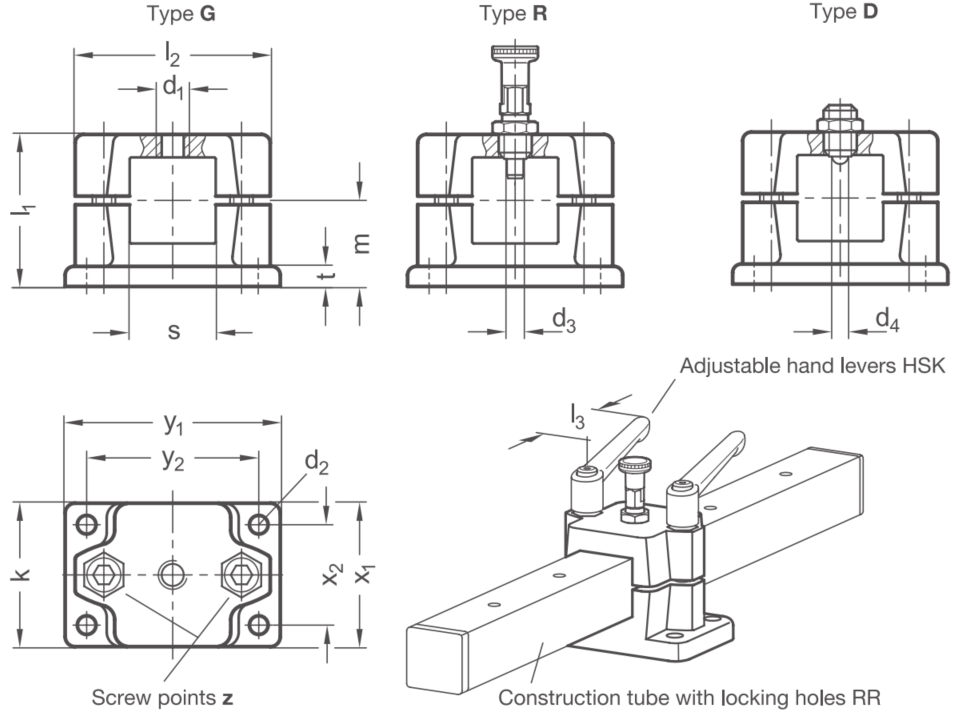

Rozměry:
| Svěrný spoj |
Rozměry (mm) | Šroub | Příslušenství | ||||||||||||
| Čtverec |
HSK pro z |
||||||||||||||
| s |
d1 | d2 | d3 | d4 | k | l1 | l2 | m | t | x1 | x2 | y1 | y2 | l3 |
|
| V 25 | M8 | 6,5 | 5 | 3,5 | 50 | 53 | 68 | 30 | 7 | 50 | 35 | 75 | 60 | M8x35 | 78 |
| V 30 | M8 | 6,5 | 5 | 3,5 | 50 | 53 | 68 | 30 | 7 | 50 | 35 | 75 | 60 | M8x35 | 78 |
| V 40 |
M12 | 11 | 8 | 6,5 | 76 | 81,5 | 98 | 46,5 | 14 | 76 | 50 | 115 | 90 | M10x60 | 92 |
| V 50 |
M12 | 11 | 8 | 6,5 | 76 | 81,5 | 98 | 46,5 | 14 | 76 | 50 | 115 | 90 | M10x60 | 92 |
