Držák senzoru SSQ
Objednací kód: SSQ - d1 - d2 - z - o | Příklad objednání: SSQ-B20-B18-1-2
SSQ ... držák senzoru
d1 ... Ø d1 - svěrný spoj
d2 ... otvor pro senzor
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliník, barva černá, RAL 9005
Popis:

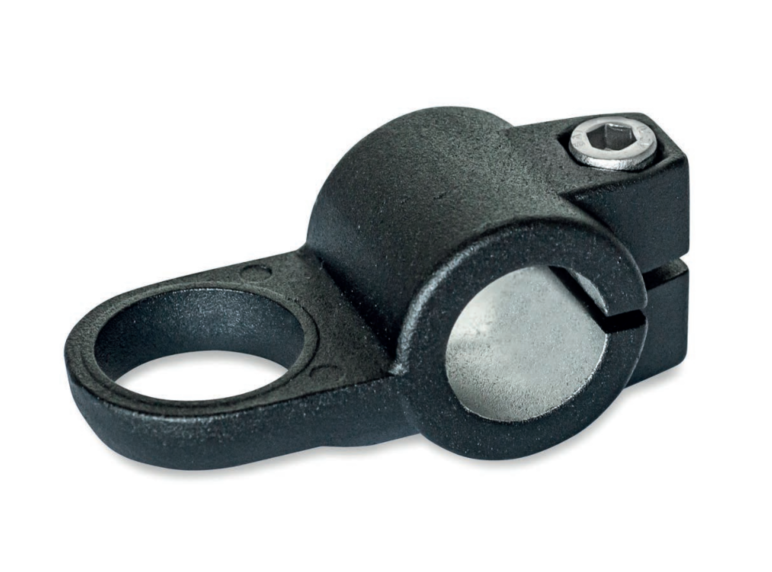

Držáky senzorů SSQ z tlakově litého hliníku mají drážkovaný upínací bod a otvor pro senzor, obojí opracované řeznou metodou.
Otvor pro senzor umožňuje připojení senzoru s vnějším závitem. Je posunutý v rovině a nachází se pod úhlem 90° k otvoru upínacího bodu, do kterého se přijímají obvykle dostupné konstrukční trubky s plným kontaktem v celém průřezu.
V místě šroubu se šestihranným šroubem nebo nastavitelnou ruční pákou se zmenší průřez otvoru pro upnutí.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

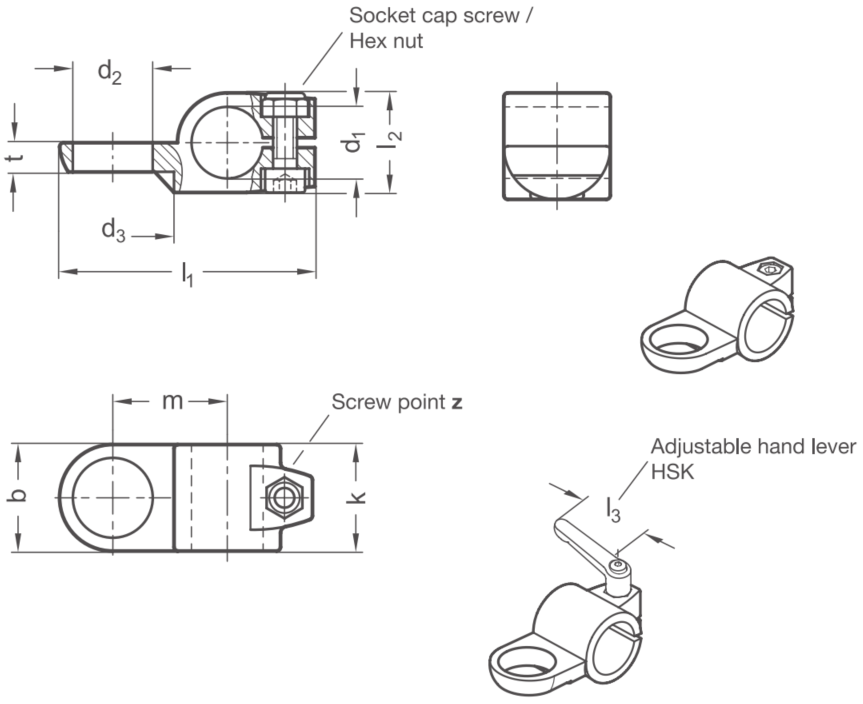

Rozměry:
| Svěrný spoj |
Otvor pro senzor | Šířka | Rozměry | Šroub | Příslušenství | ||||||
| HSK pro z | |||||||||||
| d1 |
d2 | b | d3 | k | l1 | l2 | m | t | z | l3 | |
| B 20 | B 18 | B 30 | 40 | 50 | 40 | 95 | 40 | 43 | 10 | M8x25 | - |
| B 25 | B 18 | B 30 | 40 | 50 | 40 | 95 | 40 | 43 | 10 | M8x25 | 78 |
| B 30 | B 18 | B 30 | 40 | 50 | 40 | 95 | 40 | 43 | 10 | M8x25 | 78 |
