Kloubová spojka GSF

Zpět na: Trubkové spojky

csm Icon Made in Germany 2014 10 17 98fc6f88fe






Objednací kód: GSF - d1 - t - z - o | Příklad objednání: GSF-B40-S-2-8
GSF ... kloubová spojka
d1 ... Ø d1 - svěrný spoj 1
t ... typ
       S = plynulé nastavení
       T = nastavení s 15° dělením (ozubení)
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005
       8 = hliníková slitina, matná

Popis:

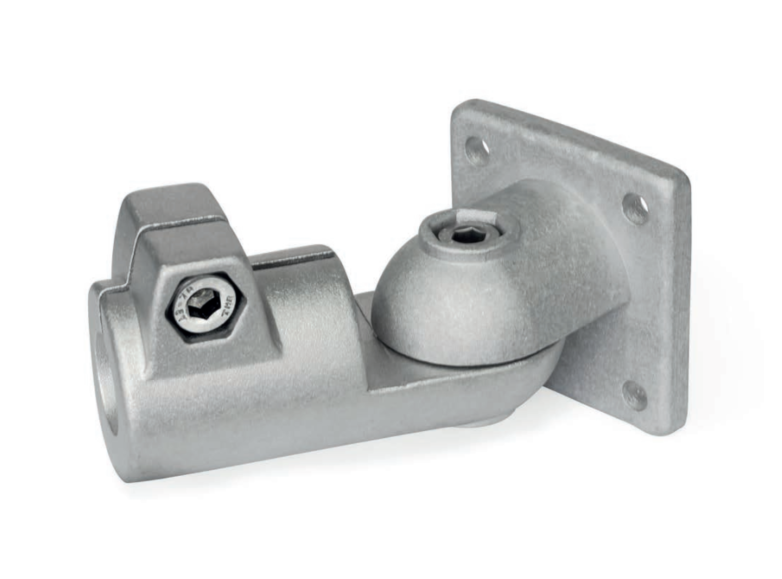

Kloubové spojky GSF z tlakově litého hliníku mají drážkovaný upínací bod opracovaný metodami řezání. Skládají se z otočných spojek LSF a LST.

Otvor upínacího bodu je vycentrován v rovině a může být natočen o ± 90° kolmo na čelo příruby. Přijímá obvykle dostupné kon- strukční trubky s plným povrchovým kontaktem v celém průřezu otvoru.

V místě šroubu se šestihranným šroubem nebo nastavitelnou ruční pákou zmenší průřez otvoru pro upnutí. Šroub s vnitřním šestihranem nebo nastavitelná ruční páka v upínacím kloubu slouží k zajištění osy kloubu. Upínací kloub lze seřizovat buď plynule, nebo na základě vzoru ozubení.

Příruba se čtyřmi otvory slouží jako rozhraní nebo k upevnění spojky na místo použití.

Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

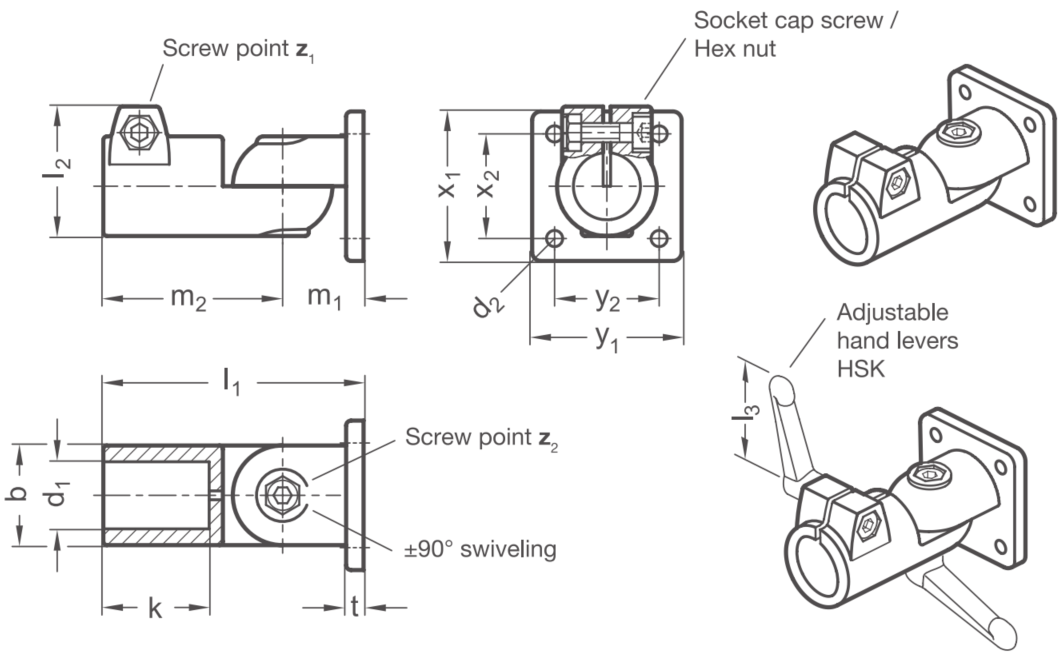

gsf

 Rozměry:

Svěrný spoj Šířka Rozměry Šroub
 Příslušenství
HSK pro z1
 HSK pro z2
d1
 b d2 k l1 l2 m1 m2 t x1 x2 y1 y2 z1 z2 l3 l3
B 20
 40 6,5 42,5 104,5 52 32,5 72 7 60 42 60 42 M8x25 M8x30 - 78
B 25
 40 6,5 42,5 104,5 52 32,5 72 7 60 42 60 42 M8x25 M8x30 78 78
B 30
 40 6,5 42,5 104,5 52 32,5 72 7 60 42 60 42 M8x25 M8x30 78 78
B 40 65 11 74 167 77,5 52 115 14 105 74 105 74 M10x50 M10x55 - 92
B 42
 65 11 74 167 77,5 52 115 14 105 74 105 74 M10x50 M10x55 - 92
B 45
 65 11 74 167 77,5 52 115 14 105 74 105 74 M10x50 M10x55 92 92
B 48
 65 11 74 167 77,5 52 115 14 105 74 105 74 M10x50 M10x55 92 92
B 50
 65 11 74 167 77,5 52 115 14 105 74 105 74 M10x50 M10x55 92 92
