Kloubová spojka GSP
Objednací kód: GSP - d1 - d2 - t - z - o | Příklad objednání: GSP-B40-B40-S-2-8
GSP ... kloubová spojka
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
t ... typ
S = plynulé nastavení
T = nastavení s 15° dělením (ozubení)
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
Popis:

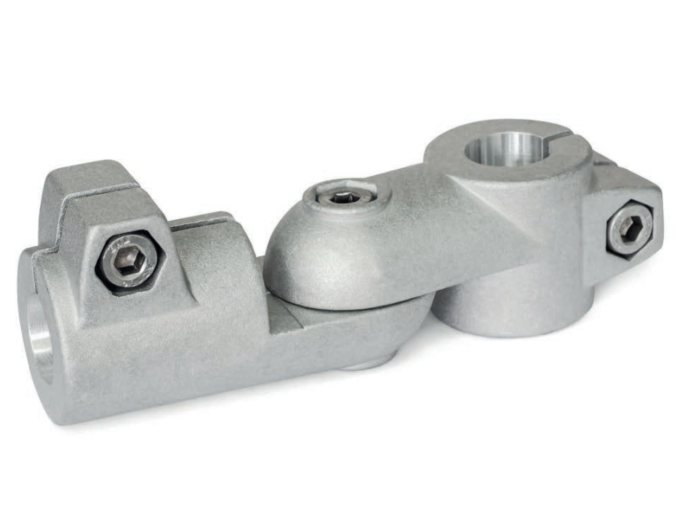

Kloubové spojky GSP z tlakově litého hliníku mají drážkované upínací body opracované řeznými metodami. Skládají se z otočných spojek LST a LSP.
Otvory upínacího bodu jsou uspořádány pod úhlem 90° a spojeny upínacím kloubem tak, aby se mohly otáčet o ± 90°. Dostávají obvykle dostupné konstrukční trubky s plným povrchovým kontaktem v celém průřezu otvoru.
V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí.
Šroub s vnitřním šestihranem nebo nastavitelná ruční páka na upínacím kloubu působí axiálně na osu kloubu. Upínací kloub lze nastavit buď plynule, nebo na základě vzoru ozubení.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

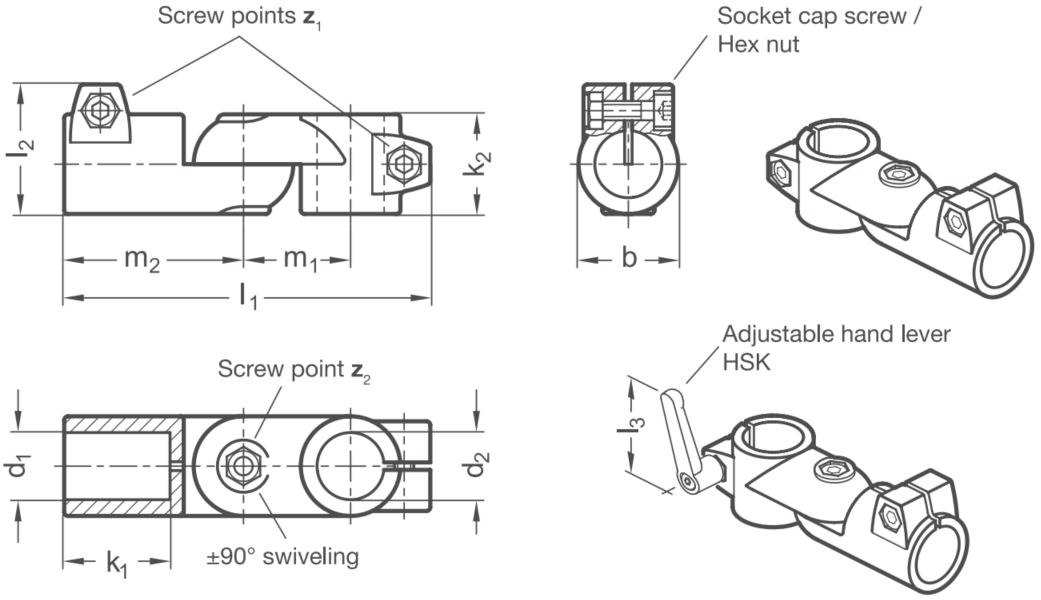

Rozměry:
| Svěrný spoj 1 |
Svěrný spoj 2 | Šířka | Rozměry | Šroub |
Příslušenství | |||||||
| HSK pro z1 |
HSK pro z2 | |||||||||||
| d1 |
d2 | b | k1 | k2 | l1 | l2 | m1 | m2 | z1 | z2 | l3 | l3 |
| B 20 |
B 20 | 40 | 42,5 | 40 | 147 | 52 | 43 | 72 | M8x25 | M8x30 | - | 78 |
| B 25 |
B 25 |
40 | 42,5 | 40 | 147 | 52 | 43 | 72 | M8x25 | M8x30 | 78 | 78 |
| B 30 |
B 30 |
40 | 42,5 | 40 | 147 | 52 | 43 | 72 | M8x25 | M8x30 | 78 | 78 |
| B 40 | B 40 |
65 | 74 | 65 | 230 | 77,5 | 70 | 115 | M10x50 | M10x55 | - | 92 |
| B 42 |
B 42 |
65 | 74 | 65 | 230 | 77,5 | 70 | 115 | M10x50 | M10x55 | - | 92 |
| B 45 |
B 45 |
65 | 74 | 65 | 230 | 77,5 | 70 | 115 | M10x50 | M10x55 | 92 | 92 |
| B 48 |
B 48 |
65 | 74 | 65 | 230 | 77,5 | 70 | 115 | M10x50 | M10x55 | 92 | 92 |
| B 50 |
B 50 |
65 | 74 | 65 | 230 | 77,5 | 70 | 115 | M10x50 | M10x55 | 92 | 92 |
