Kloubová spojka GSQ

Zpět na: Trubkové spojky

csm Icon Made in Germany 2014 10 17 98fc6f88fe






Objednací kód: GSQ - d1 - d2 - t - z - o | Příklad objednání: GSQ-B40-B40-S-2-8
GSQ ... kloubová spojka
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
t ... typ
       S = plynulé nastavení
       T = nastavení s 15° dělením (ozubení)
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)


o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005
       8 = hliníková slitina, matná

Popis:

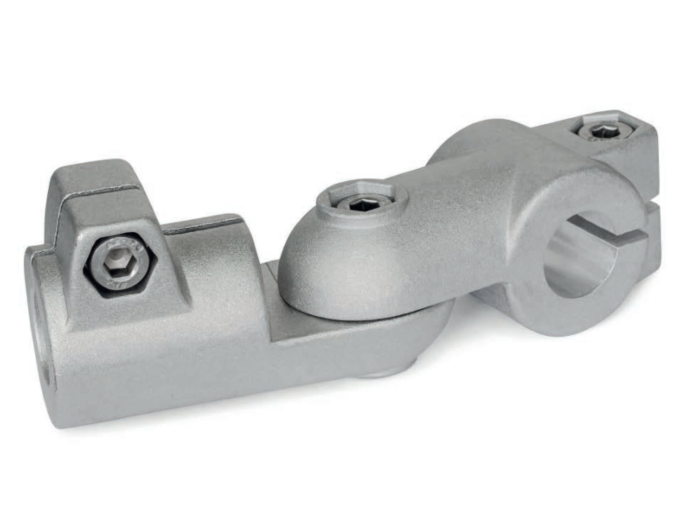

Kloubové spojky GSQ z tlakově litého hliníku mají drážkované upínací body opracované metodou řezání. Skládají se z otočných spojek LST a LSQ.

Otvory upínacího bodu jsou umístěny v rovině a jsou spojeny upínacím kloubem tak, aby se mohly otáčet o ± 90°, od kolmého k rovnoběžnému. Dostávají obvykle dostupné konstrukční trubky s plným povrchovým kontaktem v celém průřezu otvoru.

V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí.

K aretaci osy kloubu slouží šroub s vnitřním šestihranem nebo nastavitelná ruční páka na upínacím kloubu. Upínací kloub lze nastavit buď plynule, nebo podle vzoru vroubkování.

Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

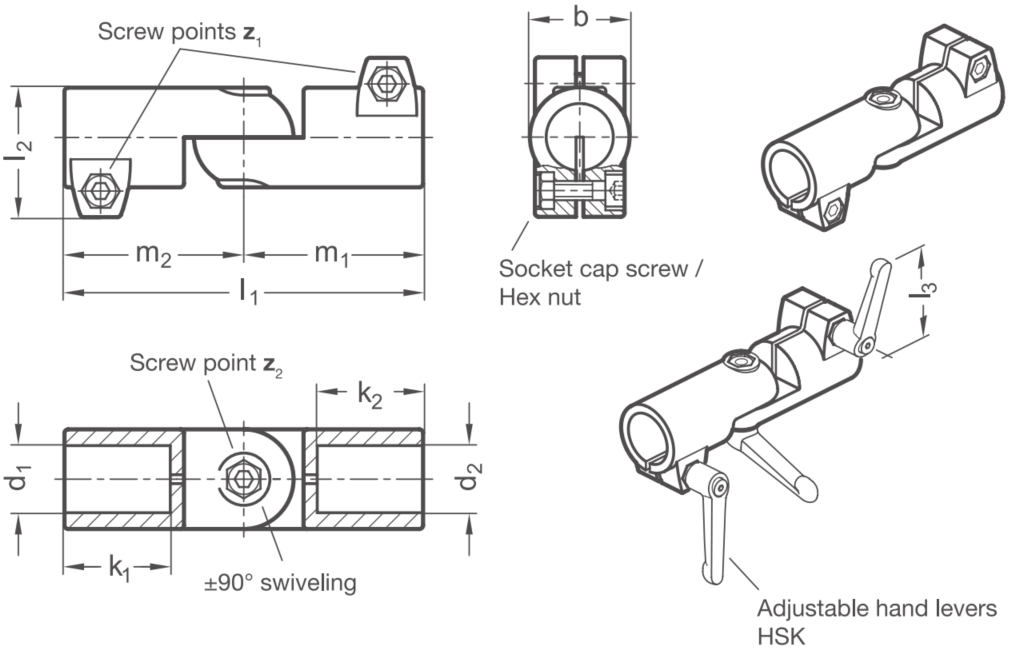

gst

 Rozměry:

Svěrný spoj 1
 Svěrný spoj 2 Šířka Rozměry Šroub
 Příslušenství
HSK pro z1
 HSK pro z2
d1
 d2 b k1 k2 l1 l2 l3 m1 m2 z1 z2 l4 l4
B 20
 B 20 40 42,5 40
 147 52 40 43 72 M8x25 M8x30 - 78
B 25
 B 25
 40 42,5 40 147 52 40 43 72 M8x25 M8x30 78 78
B 30
 B 30
 40 42,5 40 147 52 40 43 72 M8x25 M8x30 78 78
B 40 B 40
 65 74 65 230 77,5 65 70 115 M10x50 M10x55 - 92
B 42
 B 42
 65 74 65 230 77,5 65 70 115 M10x50 M10x55 - 92
B 45
 B 45
 65 74 65 230 77,5 65 70 115 M10x50 M10x55 92 92
B 48
 B 48
 65 74 65 230 77,5 65 70 115 M10x50 M10x55 92 92
B 50
 B 50
 65 74 65 230 77,5 65 70 115 M10x50 M10x55 92 92
