Křížová spojka s přírubou KMF
Objednací kód: KMF - d1 - s2 - z - o | Příklad objednání: KMF-B30-V30-1-8
KMF ... křížová spojka s přírubou
d1 / s1 ... svěrný spoj 1
d1 = kruhový průřez
s1 = čtvercový průřez
d2 / s2 ... svěrný spoj 2
d1 = kruhový průřez
s1 = čtvercový průřez
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
Popis:

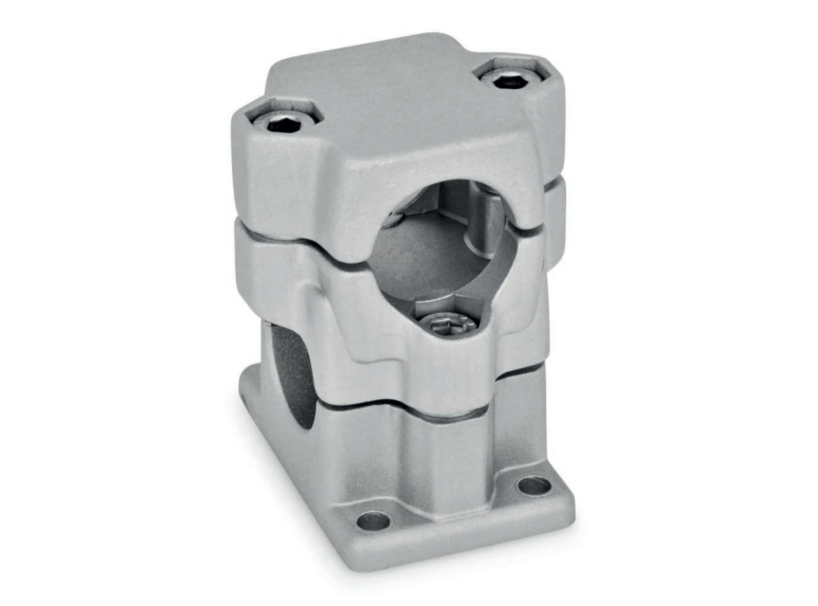

Křížové spojky s přírubou KMF z tlakově litého hliníku mají dělené upínací body se stejným kruhovým nebo čtvercovým průřezem, které byly částečně opracovány řeznými metodami.
Příruba se čtyřmi otvory slouží jako rozhraní nebo k upevnění spojky k místu použití.
Otvory upínacích bodů jsou posunuty v rovině a svírají úhel 90°. Prostřednictvím několika žeber v průřezu otvorů přijímají obvykle dostupné konstrukční trubky.
V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

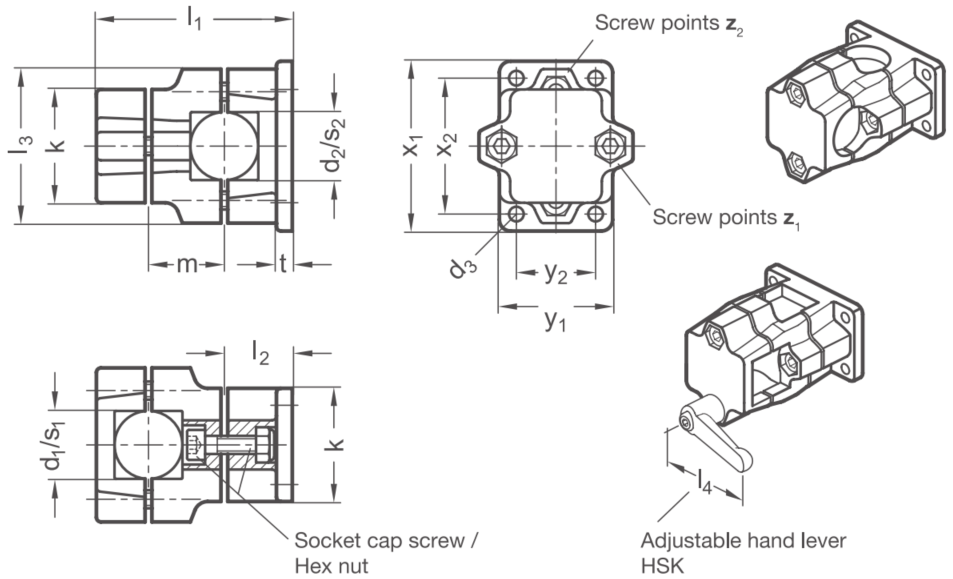

Rozměry:
| Svěrný spoj 1 |
Svěrný spoj 2 | Rozměry | z1 | z2 | Příslušenství | ||||||||||||
| Kruh |
Čtverec | Kruh |
Čtverec | HSK pro z1 |
|||||||||||||
| d1 |
s1 | d2 | s2 | d3 | k | l1 | l2 | l3 | m | t | x1 | x2 | y1 | y2 | l4 |
||
| B 20 | V 20 | B 20 | V 20 | 6,5 | 50 | 86 | 30 | 68 | 33,5 | 7 | 75 | 60 | 50 | 35 | M8x30 | M8x35 | 63 |
| B 25 |
V 25 |
B 25 |
V 25 |
6,5 | 50 | 86 | 30 | 68 | 33,5 | 7 | 75 | 60 | 50 | 35 | M8x30 | M8x35 | 63 |
| B 30 |
V 30 |
B 30 |
V 30 |
6,5 | 50 | 86 | 30 | 68 | 33,5 | 7 | 75 | 60 | 50 | 35 | M8x30 | M8x35 | 63 |
| B 40 |
V 40 |
B 40 |
V 40 |
11 | 76 | 136 | 46 | 98 | 55 | 14 | 115 | 90 | 76 | 50 | M10x50 | M10x55 | 78 |
| B 42 |
- |
B 42 |
- | 11 | 76 | 136 | 46 | 98 | 55 | 14 | 115 | 90 | 76 | 50 | M10x50 | M10x55 | 78 |
| B 45 |
V 45 |
B 45 |
V 45 |
11 | 76 | 136 | 46 | 98 | 55 | 14 | 115 | 90 | 76 | 50 | M10x50 | M10x55 | 78 |
| B 48 |
- |
B 48 |
- | 11 | 76 | 136 | 46 | 98 | 55 | 14 | 115 | 90 | 76 | 50 | M10x50 | M10x55 | 78 |
| B 50 |
V 50 |
B 50 |
V 50 |
11 | 76 | 136 | 46 | 98 | 55 | 14 | 115 | 90 | 76 | 50 | M10x50 | M10x55 | 78 |
