Otočná spojka LSF
Objednací kód: LSF - b - t - o | Příklad objednání: LSF-40-OZ-2
LSF ... otočná spojka
b ... šířka
t ... typ
OZ = bez středění (hladký)
MZ = se středěním
AV = s vnějším ozubením
IV = s vnitřním ozubením
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
Popis:

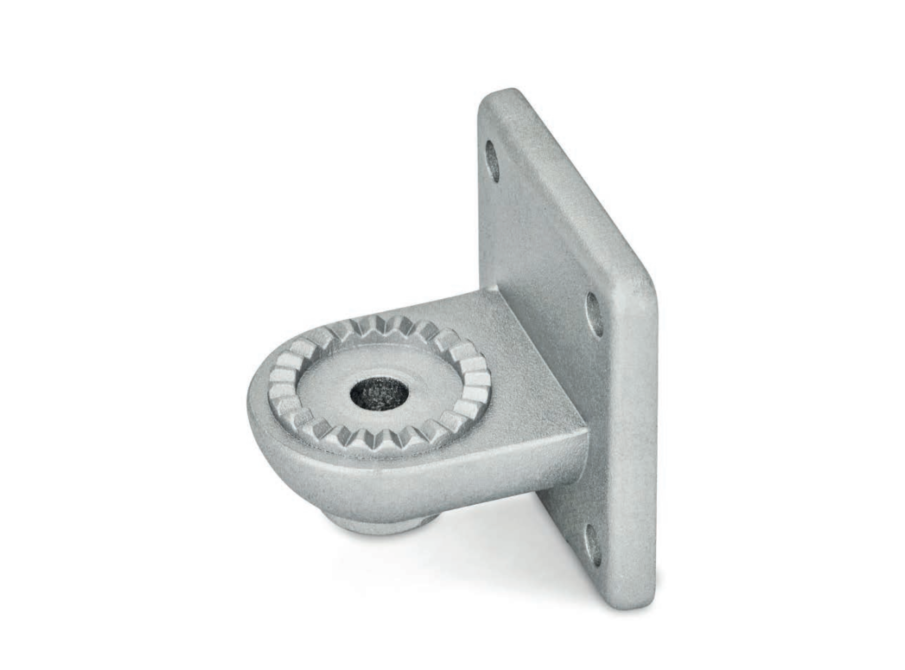

Otočné spojky LSF z hliníkového tlakového odlitku mají upevňovací oko, které je buď hladké, nebo je vybaveno středicí kroužek. Středicí kroužek může mít také vnější nebo vnitřní ozubení korunky.
Upevňovací oko je vystředěné a svírá s čelem příruby úhel 90°.
Příruba se čtyřmi otvory slouží jako rozhraní nebo k upevnění spojky na místo použití.
V místě šroubu upevňovacího oka se nachází šroub se šestihrannou hlavou nebo šestihrannou nástrčnou hlavou nebo pojistná matice pro upevnění případných dalších dílů.
Kombinací otočných spojek, které mají shodná upevňovací oka a odpovídající ozubení středicího kroužku, je možné sestavit jakýkoli typ kloubové spojky.

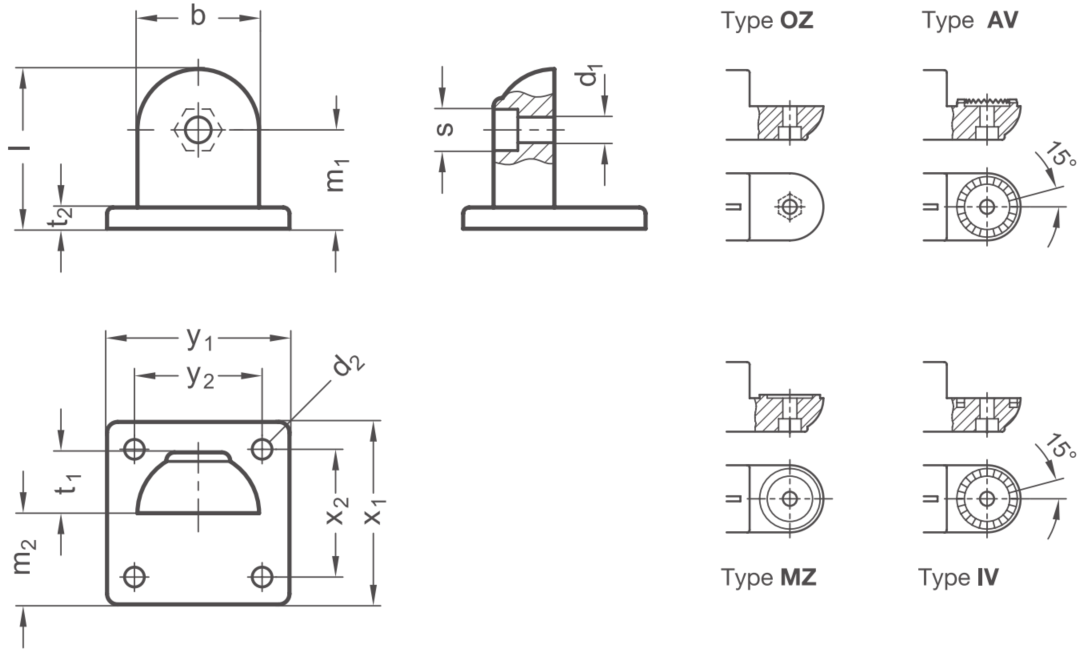

Rozměry:
| Šířka |
Rozměry | |||||||||||
| b |
d1 | d2 | l | m1 | m2 | t1 | t2 | s |
x1 | x2 | y1 | y2 |
| 40 | 8,5 | 5,5 | 52,5 | 32,5 | 30 | 20 | 7 | 13 | 60 | 42 | 60 | 42 |
| 65 | 10,2 | 11 | 84,5 | 52 | 52,5 | 32,5 | 14 | 17 | 105 | 74 | 105 | 74 |
