Otočná spojka LSP
Objednací kód: LSP - d1 - t - z - o | Příklad objednání: LSP-B40-OZ-2-8
LSP ... otočná spojka
d1 ... ... Ø d1 - svěrný spoj
t ... typ
OZ = bez středícího stupně (hladký)
MZ = se středícím stupněm
AV = s vnějším ozubením
IV = s vnitřním ozubením
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
Popis:

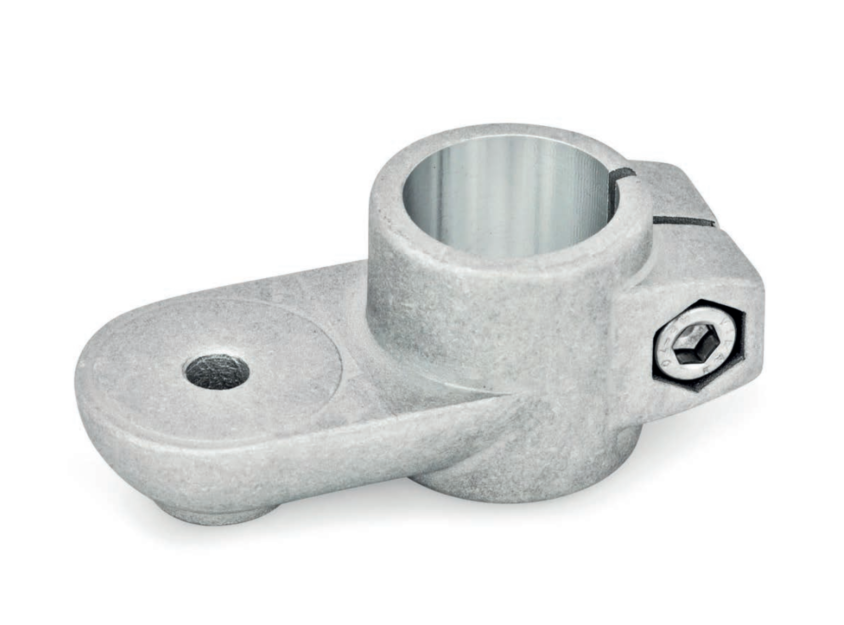

Otočné spojky LSP z tlakově litého hliníku mají drážkovaný upínací bod opracovaný metodami řezání. Upínací oko je hladké, má středicí kroužek nebo korunové ozubení, které může být zapuštěné nebo zvýšené.
Upevňovací oko je vycentrováno a umístěno pod úhlem 90° k otvoru upínacího bodu, do něhož se dostanou obvykle dostupné konstrukční trubky s plným kontaktem v celém průřezu.
V místě šroubu upevňovacího oka se nachází šroub se šestihrannou hlavou nebo šestihrannou nástrčnou hlavou nebo pojistná matice pro upevnění případných dalších dílů. V místě upnutí se šroubem se šestihrannou hlavou nebo nastavitelnou ruční pákou zmenší průřez otvoru pro upnutí.
Kombinací otočných spojek, které mají shodná upevňovací oka a odpovídající vroubkování středicího kroužku, je možné sestavit jakýkoli typ kloubové spojky.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

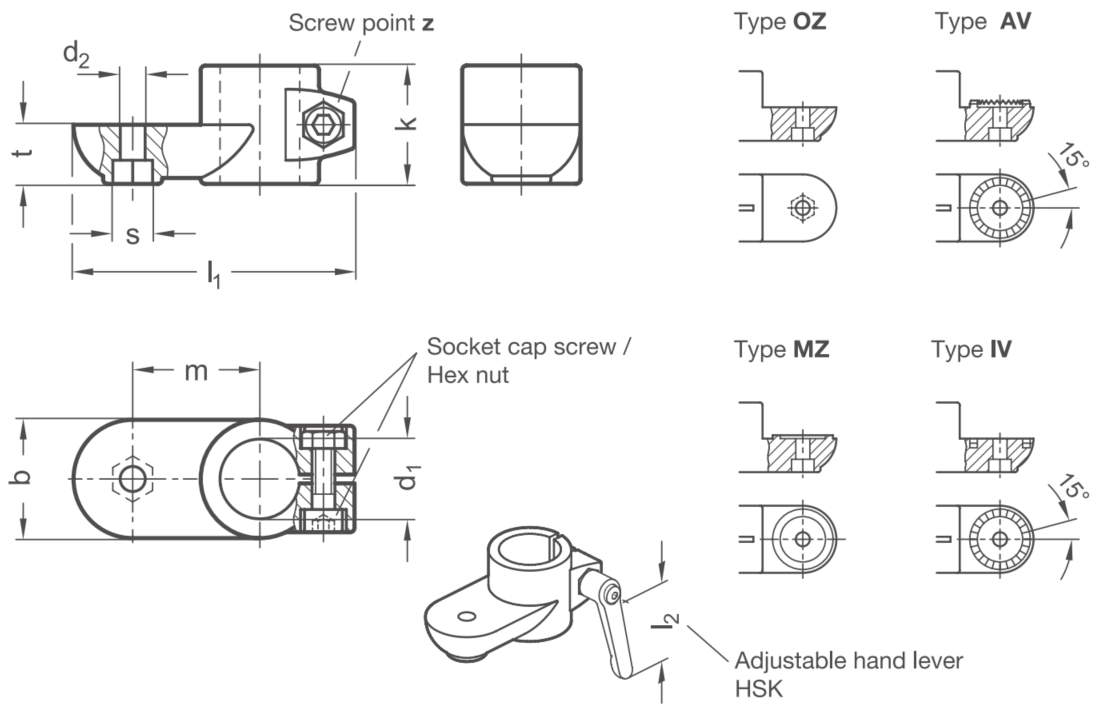

Rozměry:
| Svěrný spoj |
Šířka | Rozměry | Šroub |
Příslušenství | |||||
| HSK pro z |
|||||||||
| d1 |
b | d2 | k | l1 | m | s | t | z |
l2 |
| B 20 | 40 | 8,5 | 40 | 95 | 43 | 13 | 20 | M8x25 | - |
| B 25 |
40 | 8,5 | 40 | 95 | 43 | 13 | 20 | M8x25 | 78 |
| B 30 |
40 | 8,5 | 40 | 95 | 43 | 13 | 20 | M8x25 | 78 |
| B 40 |
65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10x50 | - |
| B 42 |
65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10x50 | - |
| B 45 |
65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10x50 | 92 |
| B 48 |
65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10x50 | 92 |
| B 50 | 65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10x50 | 92 |
