Propojovací spojka CM

Zpět na: Trubkové spojky

csm Icon Made in Germany 2014 10 17 98fc6f88fe






Objednací kód: CM - d1 (s1) - z - o | Příklad objednání: CM-V10-1-8
CM ... propojovací spojka
d1 / s1 ... Ø d1 - svěrný spoj 1
       d1 = kruhový průřez
       s1 = čtvercový průřez
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005
       8 = hliníková slitina, matná

Popis:

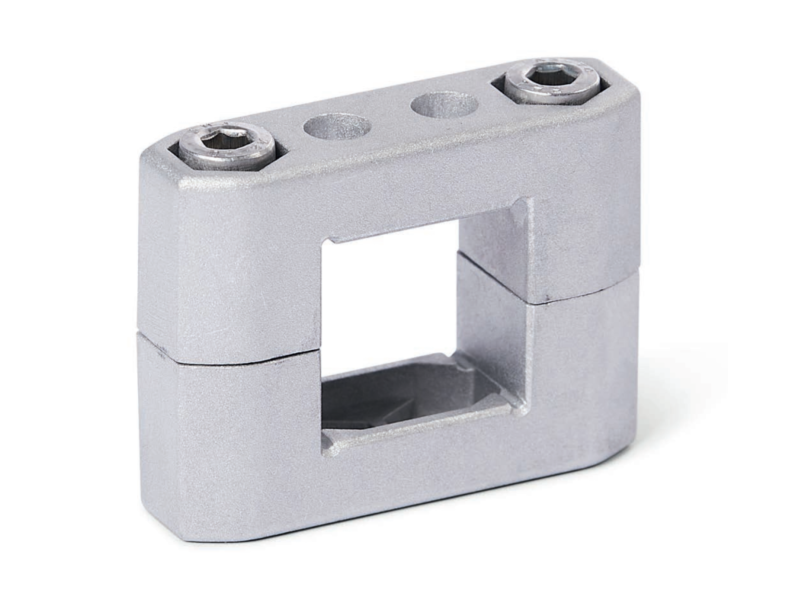

Propojovací spojky CM z tlakově litého hliníku mají dělený upínací bod s kruhovým nebo čtvercovým průřezem, který byl částečně opracován řeznými metodami.

Otvor v místě upnutí je umístěn v rovině rovnoběžné s plochami přírub polovin nosné trubky. Přijímá obvykle dostupné konstrukční trubky s plným povrchovým kontaktem prostřednictvím dvou žeber v průřezu otvoru.

Šrouby se šestihrannou hlavou zmenšují průřez otvoru pro upnutí.

cm

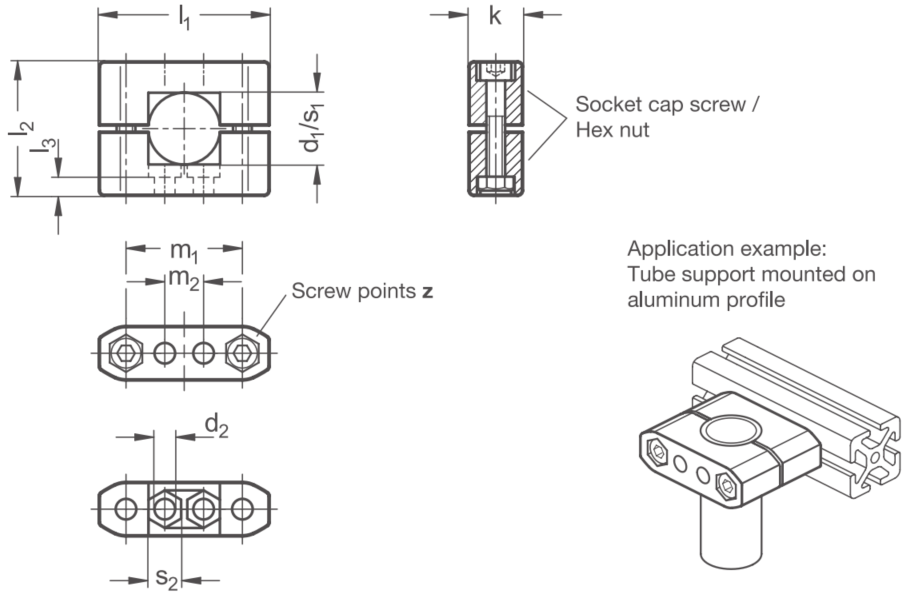

 Rozměry:

Svěrný spoj
 Hloubka svěrného spoje Rozměry Šroub
Kruh
 Čteverc
d1
 s1 k d2 l1 l2 l3 m1 m2 s2 z
B 8
 B 10
 B 12
 B 14
 V 8
 V 10
 V 12
 V 14
 17 6,2 52 38 3,5 36 10,5 10 M6x30
B 15
 B 16
 B 18
 - V 15
 V 16
 V 18
 - 17 6,2 52 38 3,5 36 10,5 10 M6x30
B 20
 B 25
 B 30
 - V 20
 V 25
 V 30
 - 22 8,5 70 55 4 48 16 13 M8x45
B 40
 B 42
 B 45
 B 48
 V 40
 V 45
 V 50
 - 27 10,5 100 80 5 73 30 17 M10x65
B 50
 - - - -
 - - - 27 10,5 100 80 5 73 30 17 M10x65
B 60
 - - - V 60
 - - - 27 10,5 100 90 5 78 30 17 M10x75
