Spojka s přírubou FEZ

csm Icon Made in Germany 2014 10 17 98fc6f88fe

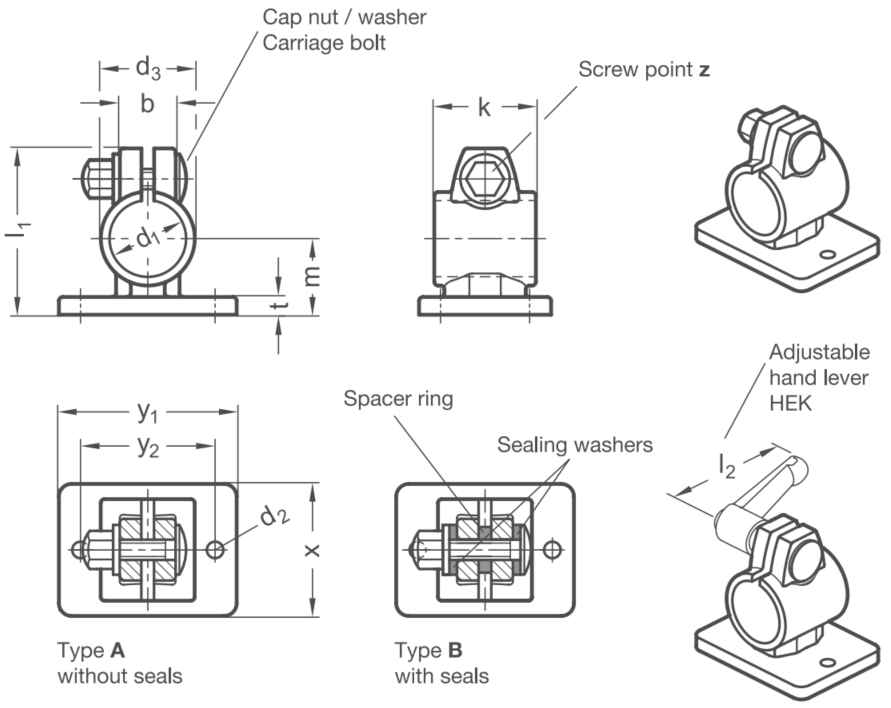

Objednací kód: FEZ - d1 - t - z | Příklad objednání: FEZ-B30-A-4
FEZ ... spojka s přírubou
d1 ... Ø d1 - svěrný spoj 1
t ... typ
       A = bez těsnění
       B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací kroužek)
z ... povrchová úprava / materiál
       4 = šroub nerezový (DIN 917-A2), matice nerezová (DIN 603-A2)

Popis:

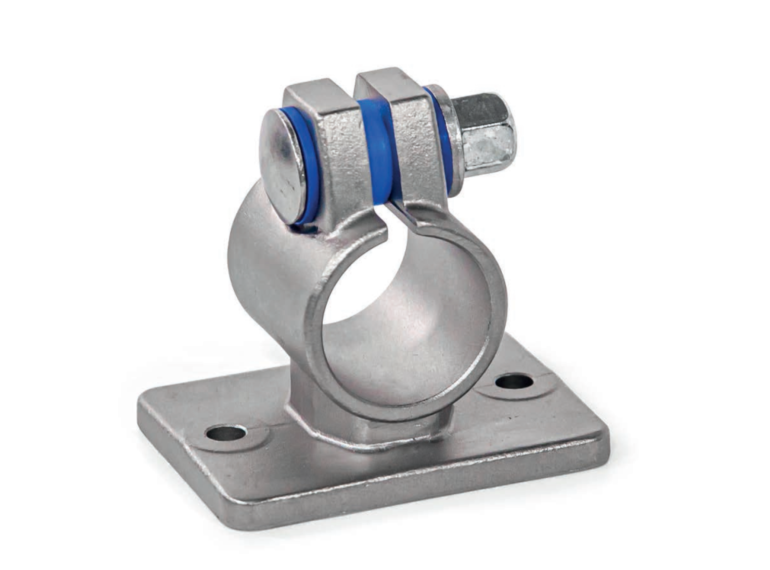

Přírubové spojky FEZ z matně tryskané přesně lité nerezové oceli mají drážkovaný upínací bod opracovaný řeznými metodami.

Příruba se dvěma otvory slouží jako rozhraní nebo k upevnění spojky k místu použití.

Otvor v místě upnutí je uspořádán v rovině rovnoběžné s čelem příruby. Dostává obvykle dostupné konstrukční trubky s plným povrchovým kontaktem v celém průřezu otvoru.

V místě šroubu se pomocí šroubu s vozíkem a matice nebo nastavitelné ruční páky zmenší průřez otvoru pro upnutí. Typ B je v místě šroubu vybaven těsněním.

Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HEK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.
