Spojka s přírubou FM

Zpět na: Trubkové spojky

csm Icon Made in Germany 2014 10 17 98fc6f88fe






Objednací kód: FM - d1 / s - z - o | Příklad objednání: FM-B25-1-8
FM ... spojka s přírubou
d1 / s ... Ø d1 - svěrný spoj
       d1 = kruhový průřez
       s = čtvercový průřez
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005
       8 = hliníková slitina, matná

Popis:

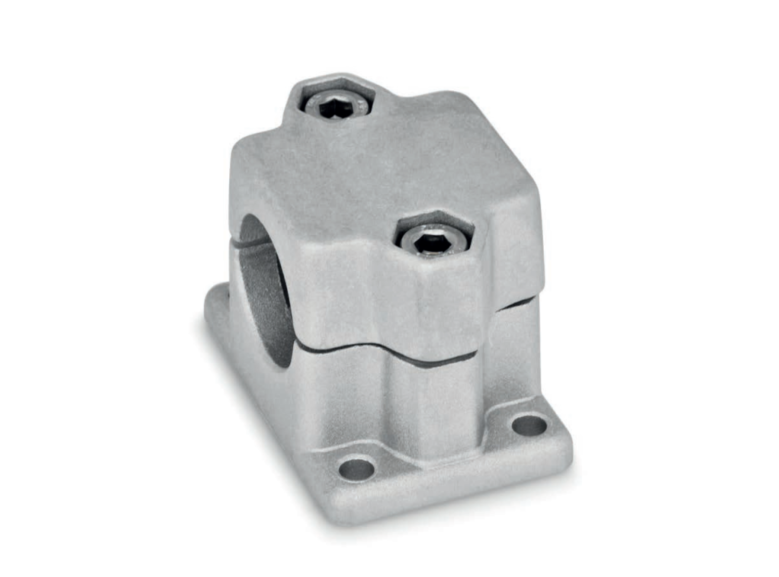

Přírubové spojky FM z tlakově litého hliníku mají dělený upínací bod s kruhovým nebo čtvercovým průřezem, který byl částečně opracován řeznými metodami.

Příruba se čtyřmi otvory slouží jako rozhraní nebo k upevnění spojky na místo použití.

Otvor v místě upnutí je uspořádán v rovině rovnoběžné s čelem příruby. Přijímá obvykle dostupné konstrukční trubky prostřednictvím několika žeber v průřezu otvoru.

V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí.

Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

fm

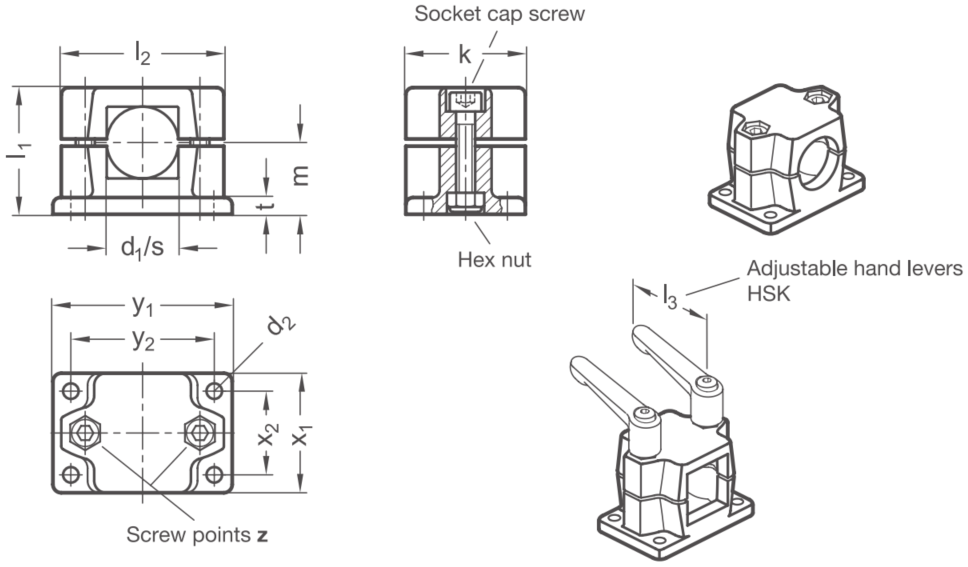

 Rozměry:

Svěrný spoj
 Hloubka svěrného spoje Rozměry Šroub Příslušenství
HSK
d1 s k d2 l1 l2 m t x1 x2 y1 y2 l3
B 20 V 20 50 6,5 53 68 30 7 50 35 75 60 M8x35 78
B 25 V 25 50 6,5 53 68 30 7 50 35 75 60 M8x35 78
B 30 V 30 50 6,5 53 68 30 7 50 35 75 60 M8x35 78
B 40 V 40 76 11 81,5 98 46,5 14 76 50 115 90 M10x60 92
B 42 - 76 11 81,5 98 46,5 14 76 50 115 90 M10x60 92
B 45 V 45 76 11 81,5 98 46,5 14 76 50 115 90 M10x60 92
B 48 - 76 11 81,5 98 46,5 14 76 50 115 90 M10x60 92
B 50 V 50 76 11 81,5 98 46,5 14 76 50 115 90 M10x60 92
