Spojka s přírubou FMS
Objednací kód: FMS - d1 / s - z - o | Příklad objednání: FMS-B25-1-8
FMS ... spojka s přírubou
d1 / s ... Ø d1 - svěrný spoj
d1 = kruhový průřez
s = čtvercový průřez
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
Popis:

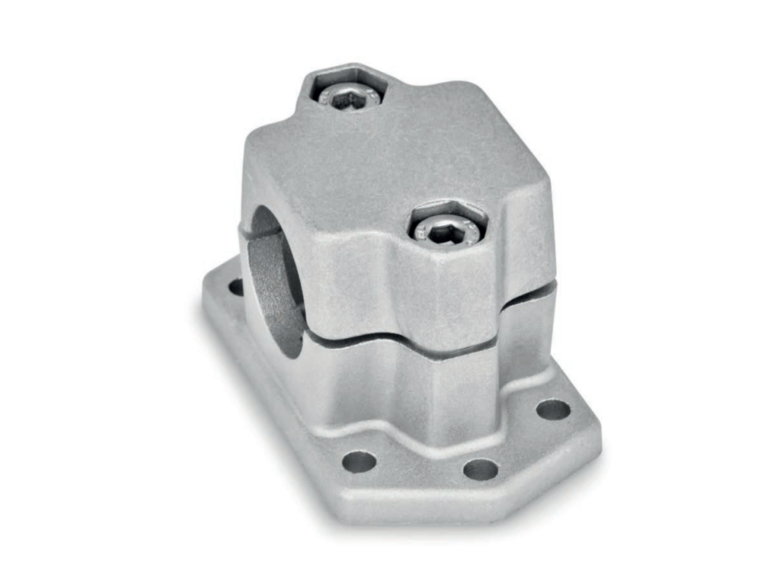

Přírubové spojky FMS z tlakově litého hliníku mají dělený upínací bod s kruhovým nebo čtvercovým průřezem. Průřez, který byl částečně opracován řeznými metodami.
Příruba se šesti otvory slouží jako rozhraní nebo k upevnění spojky k místu použití.
Otvor v místě upnutí je uspořádán v rovině rovnoběžné s čelem příruby. Přijímá obvykle dostupné konstrukční trubky s plným povrchovým kontaktem prostřednictvím několika žeber v příčném řezu otvoru.
V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.
Rozměry:
| Svěrný spoj |
Hloubka svěrného spoje | Rozměry | Šroub | Příslušenství | ||||||||||
| HSK | ||||||||||||||

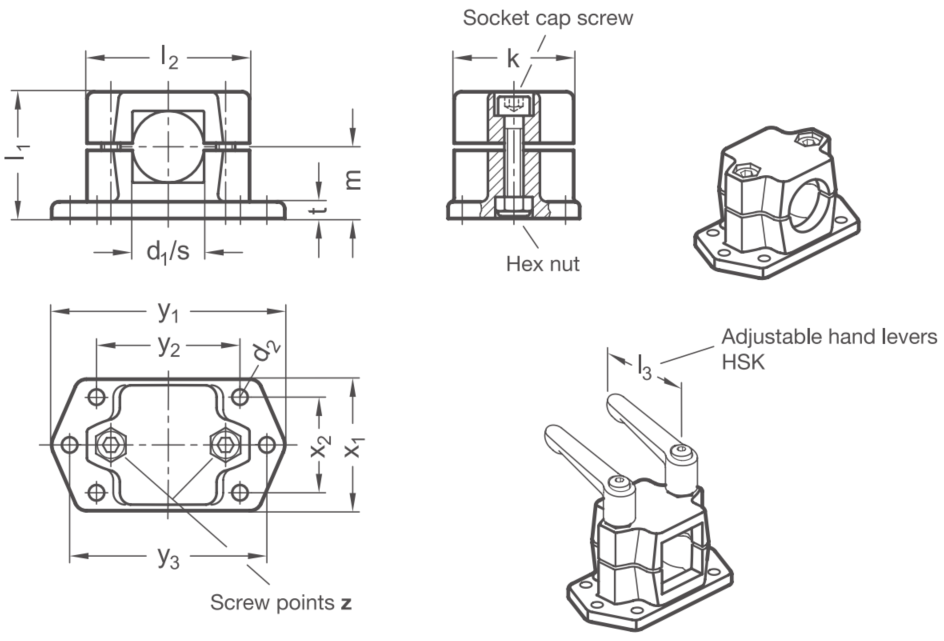

| d1 | s | k | d2 | l1 | l2 | m | t | x1 | x2 | y1 | y2 | y3 | l3 | |
| B 20 | V 20 | 50 | 6,5 | 53 | 68 | 30 | 7 | 50 | 40 | 97,5 | 60 | 82,5 | M8x35 | 78 |
| B 25 | V 25 | 50 | 6,5 | 53 | 68 | 30 | 7 | 50 | 40 | 97,5 | 60 | 82,5 | M8x35 | 78 |
| B 30 | V 30 | 50 | 6,5 | 53 | 68 | 30 | 7 | 50 | 40 | 97,5 | 60 | 82,5 | M8x35 | 78 |
