Spojka s přírubou FSZ
Objednací kód: FSZ - d1 - k - z - o | Příklad objednání: FSZ-B20-40-1-8
FSZ ... spojka s přírubou
d1 ... Ø d1 - svěrný spoj 1
k ... hloubka svěrného spoje
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
Popis:

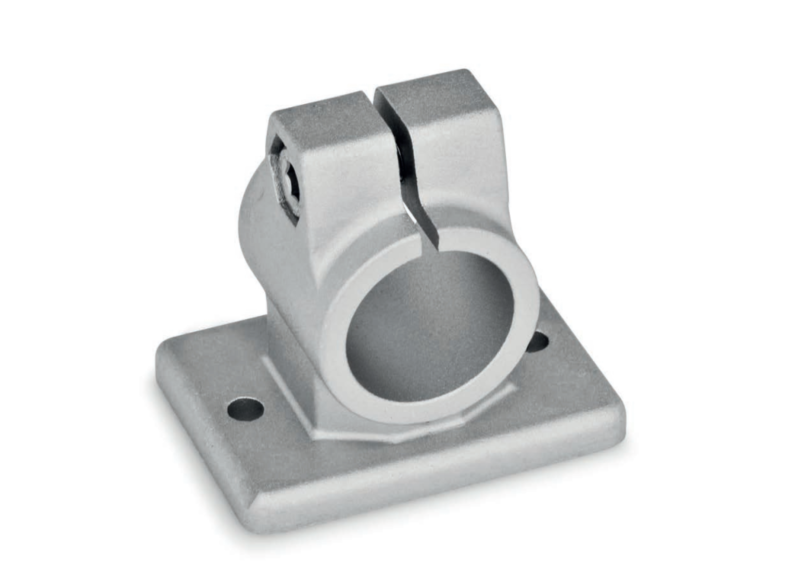

Přírubové spojky FSZ z tlakově litého hliníku mají drážkovaný upínací bod opracovaný metodami řezání.
Příruba se dvěma otvory slouží jako mezipříruba nebo k připevnění spojky k místu použití.
Otvor v místě upnutí je uspořádán v rovině rovnoběžné s čelem příruby. Dostává obvykle dostupné konstrukční trubky s plným povrchovým kontaktem v celém průřezu otvoru.
V místě šroubu se šestihranným šroubem nebo nastavitelnou ruční pákou zmenší průřez otvoru pro upnutí.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

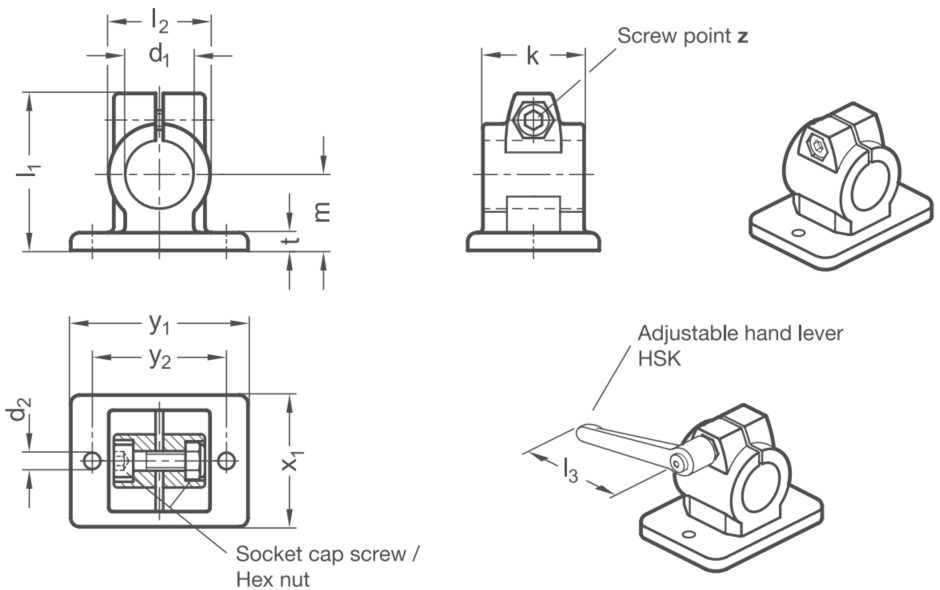

Rozměry:
| Svěrný spoj 1 | Hloubka svěrného spoje | Rozměry | Šroub | Příslušenství | |||||||
| HSK | |||||||||||
| d1 | k | d2 | l1 | l2 | m | t | x1 | y1 | y2 | l3 | |
| B 20 | 40 | 6,5 | 62 | 40 | 30 | 7 | 52 | 70 | 53 | M8x25 | - |
| B 25 | 40 | 6,5 | 62 | 40 | 30 | 7 | 52 | 70 | 53 | M8x25 | 78 |
| B 30 | 40 | 6,5 | 62 | 40 | 30 | 7 | 52 | 70 | 53 | M8x25 | 78 |
| B 30 | 56 | 8,5 | 83 | 56 | 42 | 10 | 78 | 108 | 82 | M10x35 | - |
| B 32 | 56 | 8,5 | 83 | 56 | 42 | 10 | 78 | 108 | 82 | M10x35 | - |
| B 35 | 56 | 8,5 | 83 | 56 | 42 | 10 | 78 | 108 | 82 | M10x35 | 92 |
| B 40 | 56 | 8,5 | 83 | 56 | 42 | 10 | 78 | 108 | 82 | M10x35 | 92 |
