Úhlová spojka TE
Objednací kód: TE - d1 - d2 - t - z | Příklad objednání: TE-B30-B30-A-4
TE ... úhlová spojka
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
t ... typ
A = bez těsnění
B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací kroužek)
z ... povrchová úprava / materiál
4 = šroub nerezový (DIN 917-A2), matice nerezová (DIN 603-A2)
Popis:

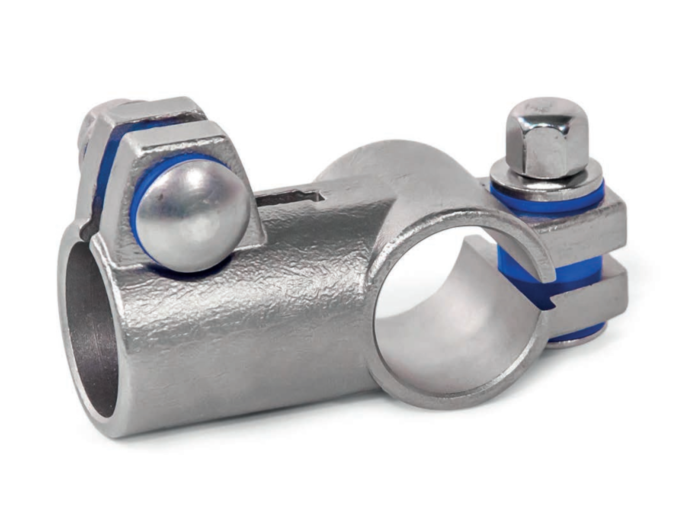

Křížové spojky TE z matně tryskané přesně lité nerezové oceli mají drážkovaný upínací bod opracovaný řeznými metodami.
Otvory v upínacích bodech jsou umístěny v rovině a uspořádány do tvaru T. Dostávají obvykle dostupné konstrukční trubky s plným povrchovým kontaktem v celém průřezu otvoru.
V místech šroubů zmenšují průřez otvoru pro upnutí šrouby s pojezdem spolu s maticemi nebo nastavitelnými ručními pákami. Typ B je v místech šroubů vybaven těsněním.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HEK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem s hlavicí pro práci s nářadím je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

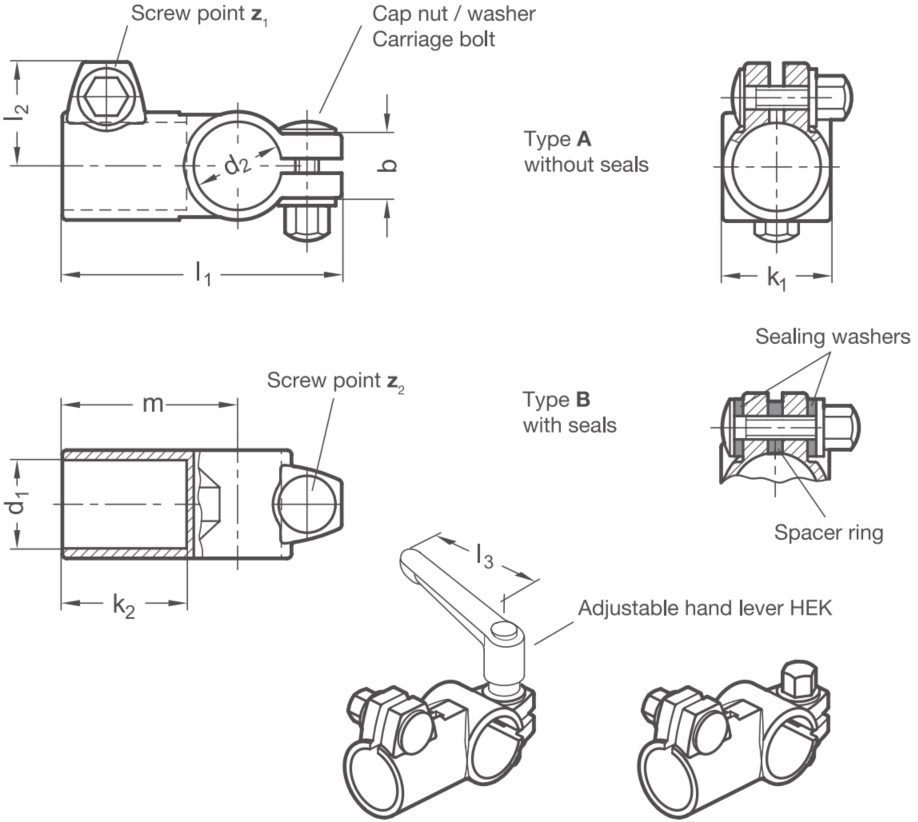

Rozměry:
| Svěrný spoj 1 | Svěrný spoj 2 | Hloubka svěrného spoje 1 | Rozměry | Šroub | Příslušenství | |||||
| HSK | ||||||||||
| d1 | d2 | k1 | b | k2 | l1 | l2 | m | l3 pro z1 |
l3 pro z2 | |
| B 30 | B 30 |
37 | 22 | 42 | 96 | 35 | 60 | M8 | 78 | 78 |
| B 50 | B 50 | 65 | 30 | 75 | 151,5 | 48,5 | 103 | M10 | 92 | 92 |
