Základna BM
Objednací kód: BM - d1 / s - z - o | Příklad objednání: BM-B30-2-8
BM ... základna
d1 / s ... Ø d1 / s - svěrný spoj
d1 = kruhový průřez
s = čtvercový průřez
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
Popis:

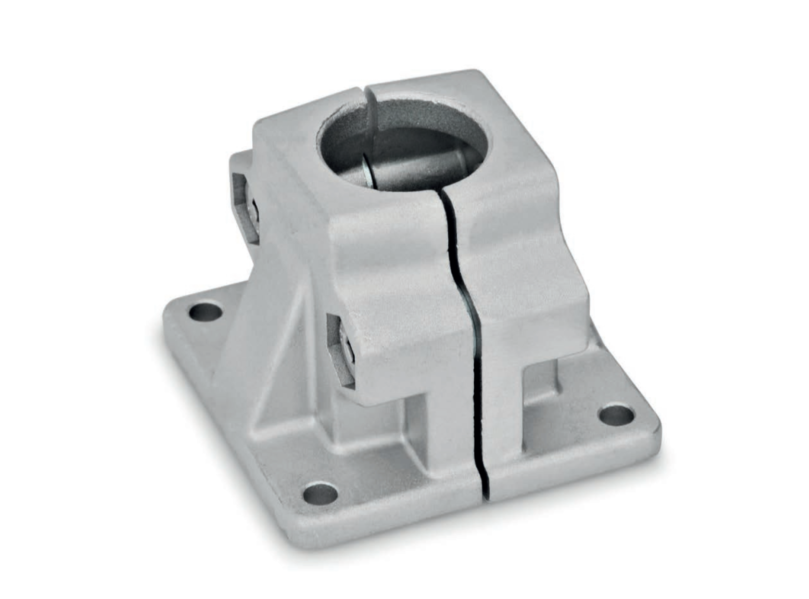

Základna BM z tlakově litého hliníku mají dělený upínací bod s kulatým nebo čtvercovým hrotem. průřez, který byl částečně opracován řeznými metodami.
Otvor v místě upnutí je uspořádán kolmo na čelní plochu příruby. Přijímá obvykle dostupné konstrukční trubky prostřednictvím několika žeber v průřezu otvoru.
V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

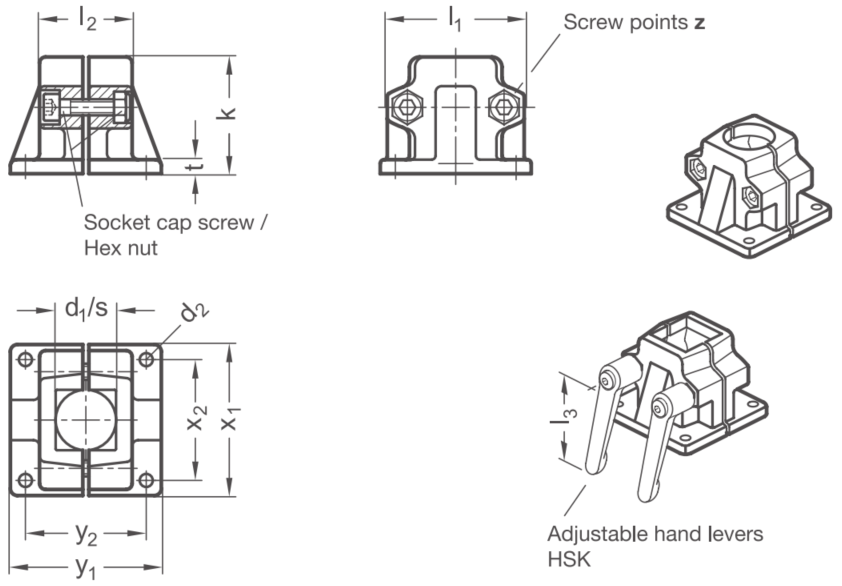

Rozměry:
| Svěrný spoj |
Hloubka svěrného spoje | Rozměry | Šroub | Příslušenství | ||||||||
| HSK |
||||||||||||
| d1 | s | k | d2 | l1 | l2 | t | x1 | x2 | y1 | y2 | l3 |
|
| B 20 | V 20 | 58 | 7 | 69 | 46 | 7 | 75 | 60 | 75 | 60 | M8x35 | 78 |
| B 25 | V 25 | 58 | 7 | 69 | 46 | 7 | 75 | 60 | 75 | 60 | M8x35 | 78 |
| B 30 | V 30 | 58 | 7 | 69 | 46 | 7 | 75 | 60 | 75 | 60 | M8x35 | 78 |
| B 40 | V 40 | 91 | 11 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10x60 | 92 |
| B 42 | - | 91 | 11 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10x60 | 92 |
| B 45 | V 45 | 91 | 11 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10x60 | 92 |
| B 48 | - | 91 | 11 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10x60 | 92 |
| B 50 | V 50 | 91 | 11 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10x60 | 92 |
