Popis:

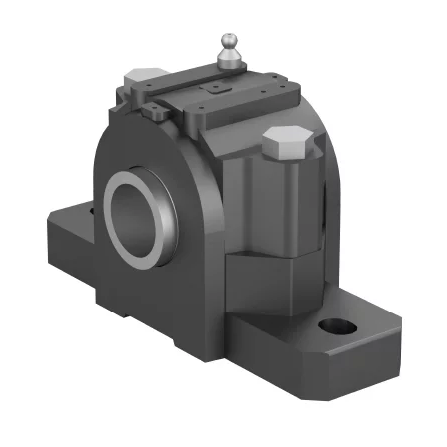

Podpěrné ložiskové domky jsou kompletní litinová ložisková tělesa s valivými ložisky, upínacími pouzdry a těsněním na obou stranách. Tato ložisková tělesa jsou vhodná pro podepření spojovacích hřídelí GX a ZR dlouhých délek a to zejména aby se zabránilo rozkmitání. Pokud není vyžadováno, tak ložisko uložené v tomto tělese je konfigurováno jako plovoucí.

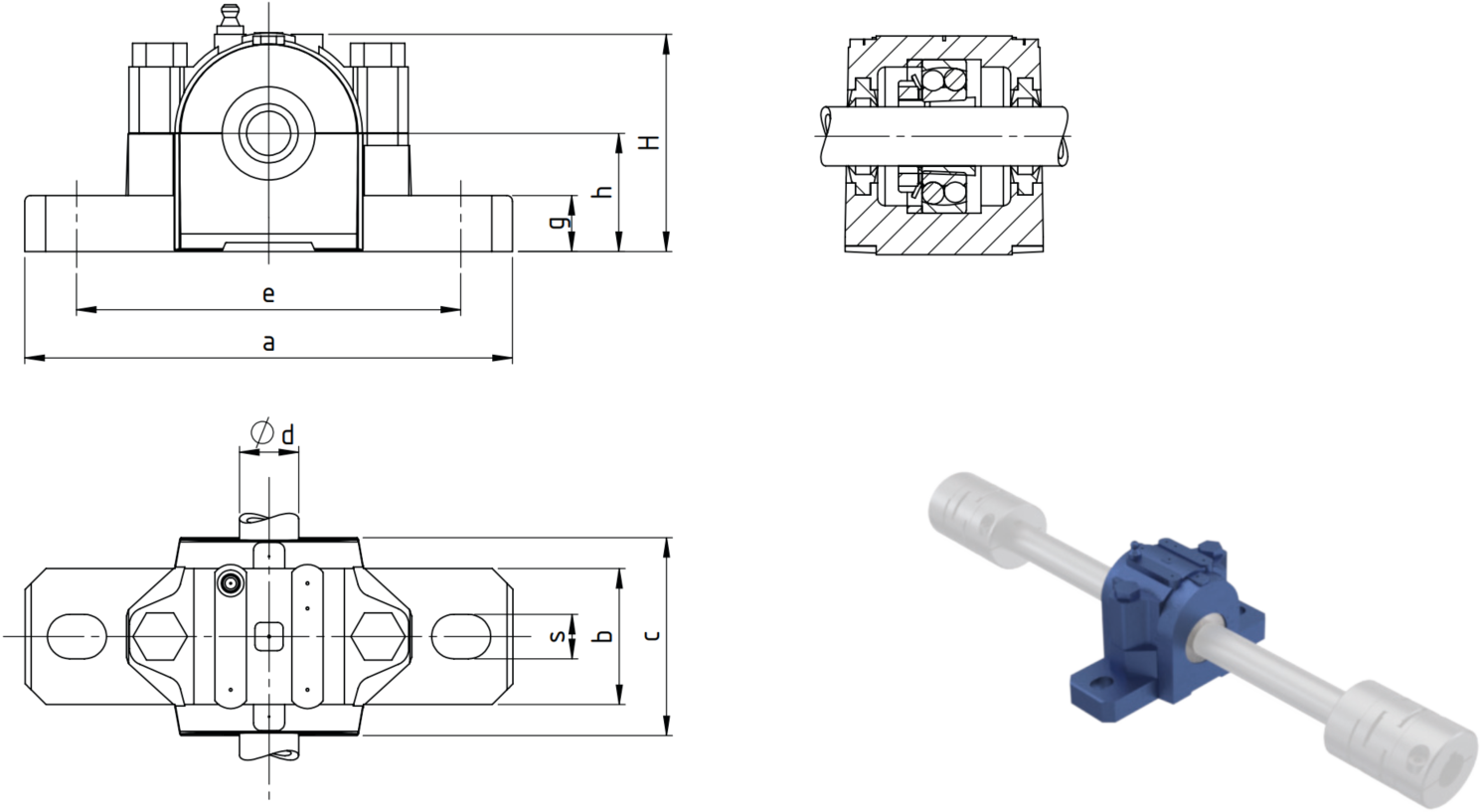

Rozměry:
| Velikost | Rozměry (mm) | Hmotnost | ||||||||
| Ød | H | h | e | s | c | a | b | g (max) | (kg) | |
| SN-505-20 | 20 | 75 | 40 | 130 | 15 | 67 | 165 | 46 | 19 | 1,4 |
| SN-506-25 | 25 | 90 | 50 | 150 | 15 | 77 | 185 | 52 | 22 | 1,9 |
| SN-507-30 | 30 | 110 | 50 | 150 | 15 | 82 | 185 | 52 | 22 | 2,1 |
| SN-508-35 | 35 | 110 | 60 | 170 | 15 | 85 | 205 | 60 | 25 | 3,1 |
| SN-509-40 | 40 | 115 | 60 | 170 | 15 | 85 | 205 | 60 | 25 | 2,9 |
| SN-510-45 | 45 | 112 | 60 | 170 | 15 | 90 | 205 | 60 | 26 | 2,8 |
| SN-511-50 | 50 | 127 | 70 | 210 | 18 | 95 | 255 | 68 | 28 | 4,2 |
| SN-512-55 | 55 | 133 | 70 | 210 | 18 | 105 | 255 | 70 | 30 | 4,9 |
| SN-513-60 | 60 | 148 | 80 | 230 | 18 | 110 | 275 | 80 | 30 | 6,1 |
| SN-515-65 | 65 | 154 | 80 | 260 | 18 | 115 | 280 | 80 | 30 | 6,8 |
| SN-516-70 | 70 | 175 | 95 | 260 | 22 | 120 | 315 | 90 | 32 | 9,3 |
| SN-517-75 | 75 | 181 | 95 | 260 | 22 | 125 | 320 | 90 | 32 | 9,7 |
| SN-518-80 | 80 | 192 | 100 | 290 | 22 | 145 | 345 | 100 | 35 | 12,8 |
| SN-520-90 | 90 | 215 | 112 | 320 | 26 | 160 | 380 | 110 | 40 | 17,0 |
| SN-522-100 | 100 | 239 | 125 | 350 | 26 | 175 | 410 | 120 | 45 | 18,5 |
