DDU-100

Worner logo

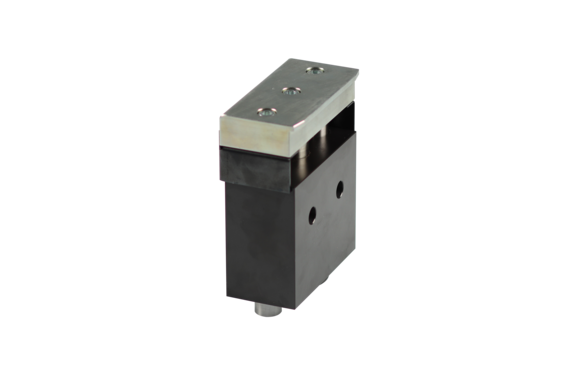

Posuvná zarážka DDU-100


Zdvih: 17 mm
Maximální váha palety: 100 kg
Pro maximální tlačnou sílu palety na dopadovou desku: 500 N

Pozn. Tlačná síla palety je maximální síla aplikovaná na stoper pro spolehlivé stáhnutí dopadové desky stoperu a následné uvolnění palety. Tato hodnota platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli.

ddu posun


POPIS FUNKCE

Posuvné zarážky jsou integrovány v příčném úseku dopravního systému, který spojuje více než dva podélné úseky. Posuvná zarážka se instaluje mezi tyto dva paralelní podélné úseky. Zarážky přebírají řízení dopravy na křižovatkách cest a spolehlivě zastavují paletky s výrobky, např. na příčných zdvihacích jednotkách. To umožňuje přenášení paletek s obrobky z příčné sekce dopravníkové tratě na podélnou. Další funkcí této zarážky je uvolnění ve stávajícím směru pohybu.


Výhody

  • kompaktní a robustní provedení
  • jednoduchá instalace
  • krátké doby cyklu
  • cenově dostupný

Provedení

  • zdvih: 17mm
  • dvojčinný
  • dle požadavku zákazníka
  • různé příslušenství

Pro aplikace

Pro maximální tlačnou sílu palety na dopadovou desku: 500N

   Dopravní rychlost               Váha paletky + produktu
m/min kg
06 100
09 90
12 70
18 60
24 50
30 28
36 12



Všechny hodnoty platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli. Jsou stanoveny experimentálně a potvrzeny při testech.

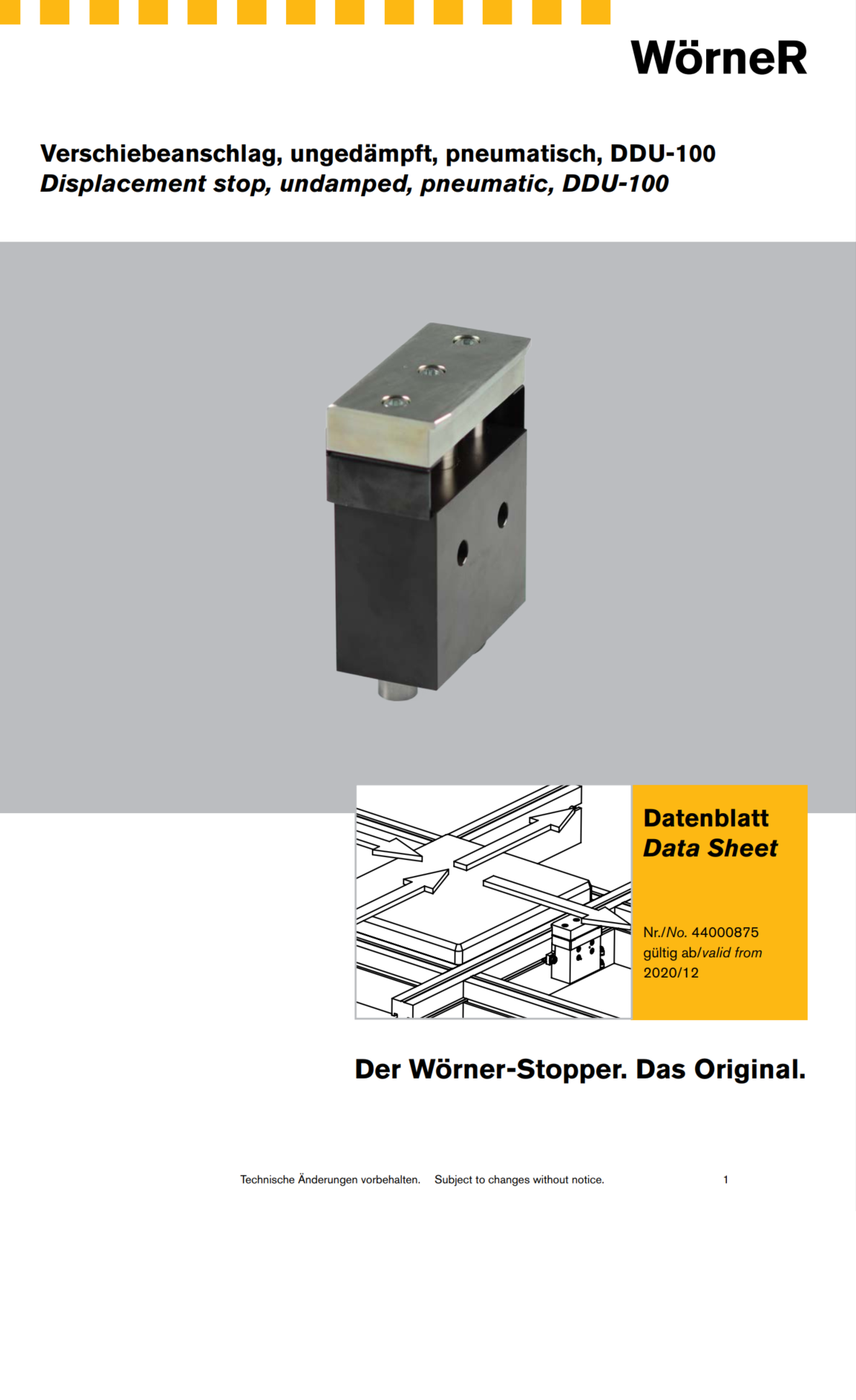

Katalogový list

ddu 100 katlist

 Modely

csm icon step e2a0e963d5 DDU-100
