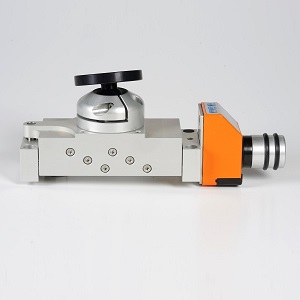

Vertikální stůl s analogovým ukazatelem HT08-PAE

Popis funkce:

• sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
• ukazatel polohy přímo ukazuje 0,01 mm lineárního pohybu sání
• kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
• v případě požadavku lze šroub navíc zajistit aretačním šroubem
• pozice ukazatele polohy je dostupná ve dvou konstrukčních provedeních a čtyřech montážních pozicích

Použité materiály:

• sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
• vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
• vodící pouzdra jsou vyrobeny z mosazi
• ukazatel polohy je vyroben z plastu

Příklad objednání: HT08-PAE

• HT= vertikální stanice
• 08 = zdvih 8mm / Ø vodících tyčí = 8mm
• PAE (digitální ukazatel polohy s přesností 0,01mm)
• H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
• O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)

Umístění ukazatele polohy (horizontální/vertikální uložení)

  H - horizontální 0° (standard)        V - vertikální 180°

Orientace ukazatele polohy

  O - nahoře 0°        R - vpravo        U - dole        L - vlevo

Příklad montáže víceosého systému:

• GK08
• HT08-PAE
