Vertikální stoly

Výškově nastavitelný vozík s ručním nastavením pro různé rozsahy rozměrů

Zvedací stůl podle konstrukce realizuje nastavení osy Z v třírozměrném nebo vyšším polohovacím systému, ale lze jej použít i pro jedno- nebo dvouosé polohování.

Naše přesné zvedací stoly plochého tvaru s ručním nastavením doplňují náš modulární systém ručních polohovacích prvků o vhodné jednotky, které jsou výškově nastavitelné. Ploché zvedací stoly se svými čtyřmi velikostmi pokrývají širokou škálu polohovacích úloh, které vyžadují přesné jemné nastavení.

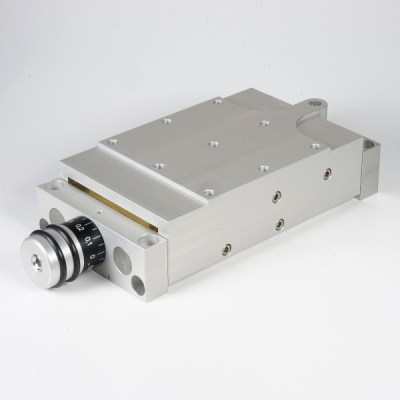

Nejmenší model, mini zvedací stůl HT04, dosahuje síly 50 newtonů při zdvihu čtyři milimetry, což odpovídá hmotnosti přibližně pěti kilogramů. Na druhém konci naší nabídky zvedacích stolů pro ploché tvary je zvedací stůl HT25 pro ploché tvary se zvedací silou 700 newtonů a výškou zdvihu 25 milimetrů.

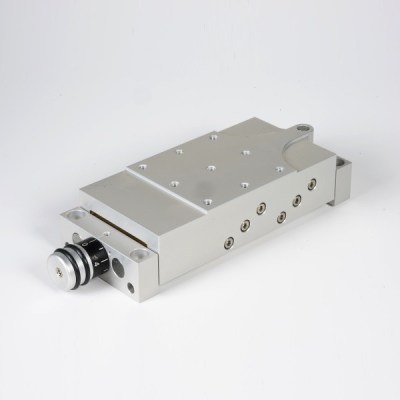

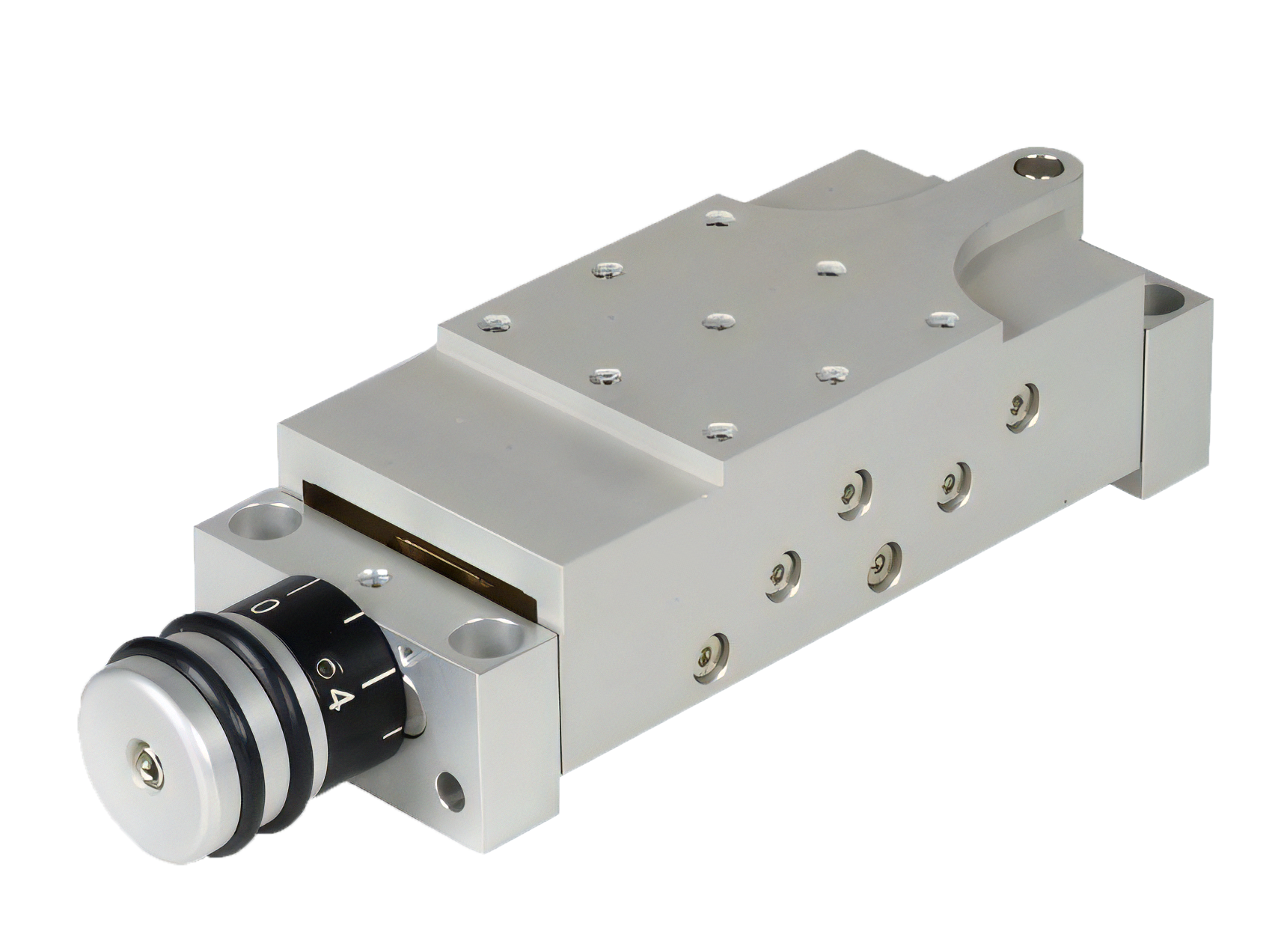

Každý ruční zvedací stůl lze standardně nastavit pomocí knoflíku stupnice s dělením 0,025 až 0,05 milimetru v závislosti na zvolené velikosti.

Zvedací stůl a zvedací jednotka pro ruční polohování s otočným knoflíkem nebo ukazatelem polohy

Plochý zvedací stůl s ručním ovládáním dodáváme ve všech velikostech buď s knoflíkem stupnice, nebo s ukazatelem polohy v mechanickém a elektronickém provedení. V závislosti na provedení a velikosti se přesnost nastavení pohybuje mezi 0,1 a 0,01 milimetru.

Vřetena zvedacích stolů jsou samosvorná, a proto nevyžadují upínání. Co se týče dalšího vybavení, zvedací stoly z našeho programu se vyznačují také kvalitním výběrem materiálů. Vodicí tyče a vřetena přesného posuvného vedení v našem zvedacím stole nebo mini zvedacím stole jsou vyrobeny z nerezové oceli a pouzdra bezúdržbových ložisek jsou vyrobena z mosazi. Ložiskové bloky a vozíky každého plochého zvedacího stolu přesně frézujeme z eloxovaného hliníku, který používáme také na knoflíky stupnice.

Náš důmyslný systém upevňovacích prvků nabízí široké možnosti kombinací s dalšími polohovacími moduly a jiným příslušenstvím z našeho sortimentu.

Ploché zvedací stoly lze v polohovacím systému kombinovat mnoha způsoby

Kromě vynikajících mechanických vlastností se naše ploché zvedací stoly vyznačují modulárním systémem, v němž je lze univerzálně kombinovat do optimálních polohovacích systémů.

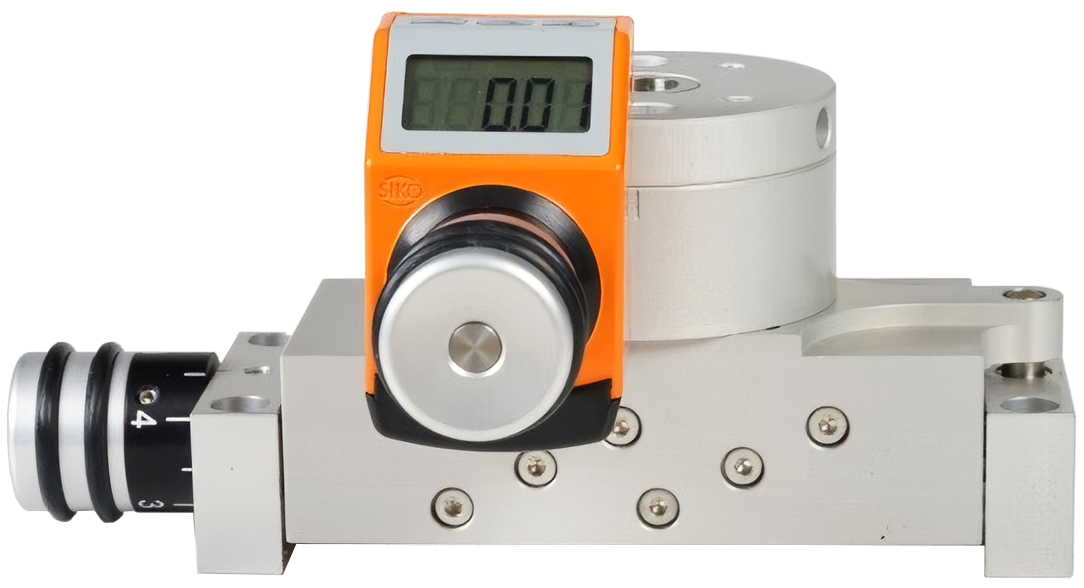

Naše zvedací systémy se vzájemně doplňují s univerzálními polohovacími prvky pro lineární nastavení a rotačními prvky a vytvářejí tak systémy, které umožňují přesné polohování součástí, senzorů, obrobků, vedení a podobně, a to i ve složitých rámcových podmínkách. Například minizvedací stůl pro osu Z, dva polohovací stoly pro osy X a Y a otočný stůl se stávají polohovacím systémem, který nejprve umožňuje přesný přívod do určeného bodu v prostoru a poté velmi přesné otáčení kolem osy, která je tímto pevným bodem definována plochým zvedacím stolem.

Manuální polohovací stoly lze ovládat pomocí:

• kolečka s noniem

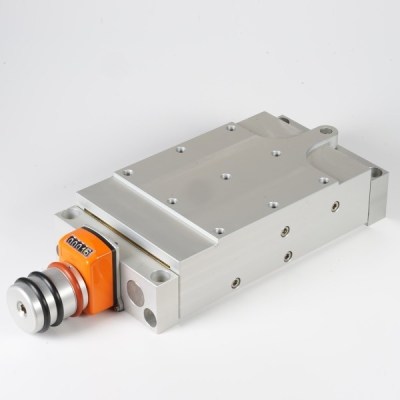

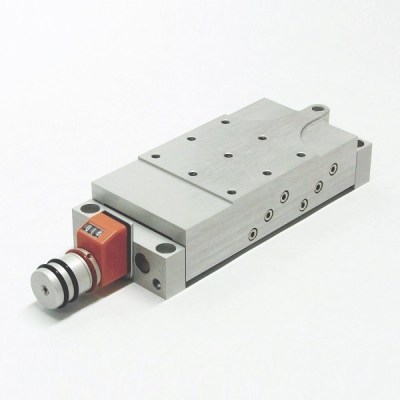

• kolečka s analogovým ukazatelem polohy s přesností 0,1mm (typ PA)

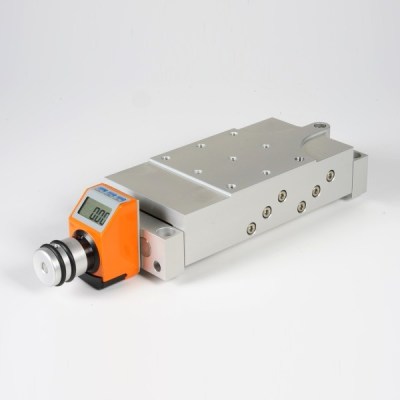

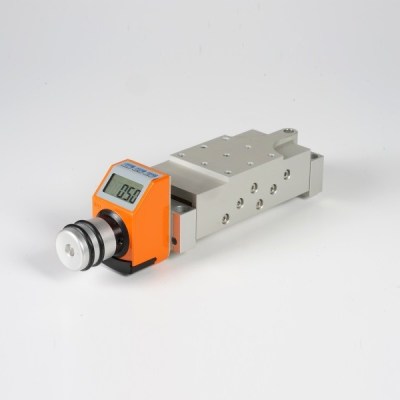

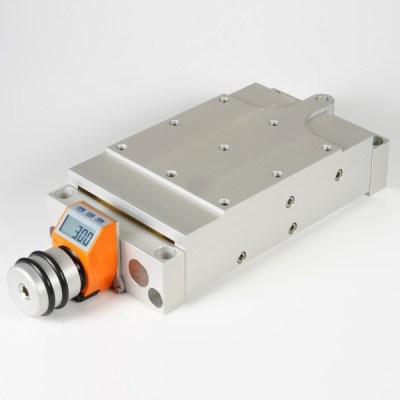

• kolečka s digitálním ukazatelem polohy s přesností 0,01mm (typ PAE)
