HT25

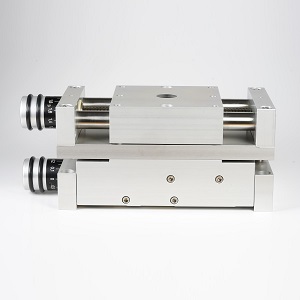

Vertikální stůl HT25
- sáně stavitelné pomocí otáčení polohovacího kolečka (vertikální pohyb)
- Ø vodících tyčí 25mm / zdvih 25mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- radiální vůle vedení <0,05 mm
- 1 dílek nonia je ekvivalentní 0,05 mm posunutí stolu
- bezúdržbový systém
- modulární systém
- všestranné možnosti montáže
Únosnosti:
F1=500N
F2=700N
Mx=50Nm
My=50Nm
Mz=100Nm
Příklad značení: HT25
- HT (vertikální stůl)
- 25 (průměr vodících tyčí 25mm) / zdvih 25mm

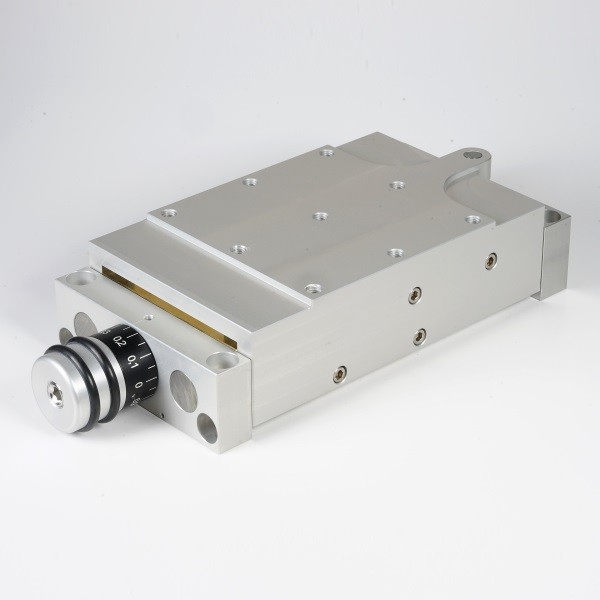

Vertikální stůl bez ukazatele HT25
Popis funkce:
- sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
- jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
- kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
- v případě požadavku lze šroub navíc zajistit aretačním šroubem
Použité materiály:
- sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
- vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
- vodící pouzdra jsou vyrobeny z mosazi
Příklad objednání: HT25
- HT= vertikální stanice
- 25 = zdvih 25mm / Ø vodících tyčí = 25mm
Příklad montáže víceosého systému:
- PT8625
- MP8625
- HT25
Stažení souboru CAD (STEP) HT25
