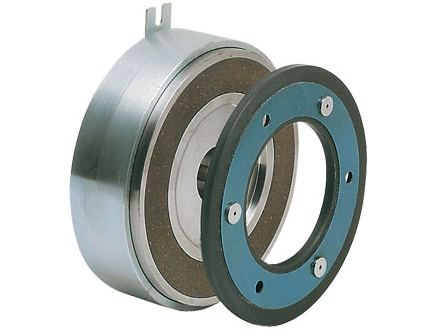

Spojka EMSL
Jednokotoučová elektromagnetická spojka s laminovanou kotvou
Napětí 24 V DC - 0 + 15%
Používá se pro suché aplikace
Pohyb se přenáší mezi hřídelem drážkovaným s rotorem (1) a laminovanou kotvou (7)

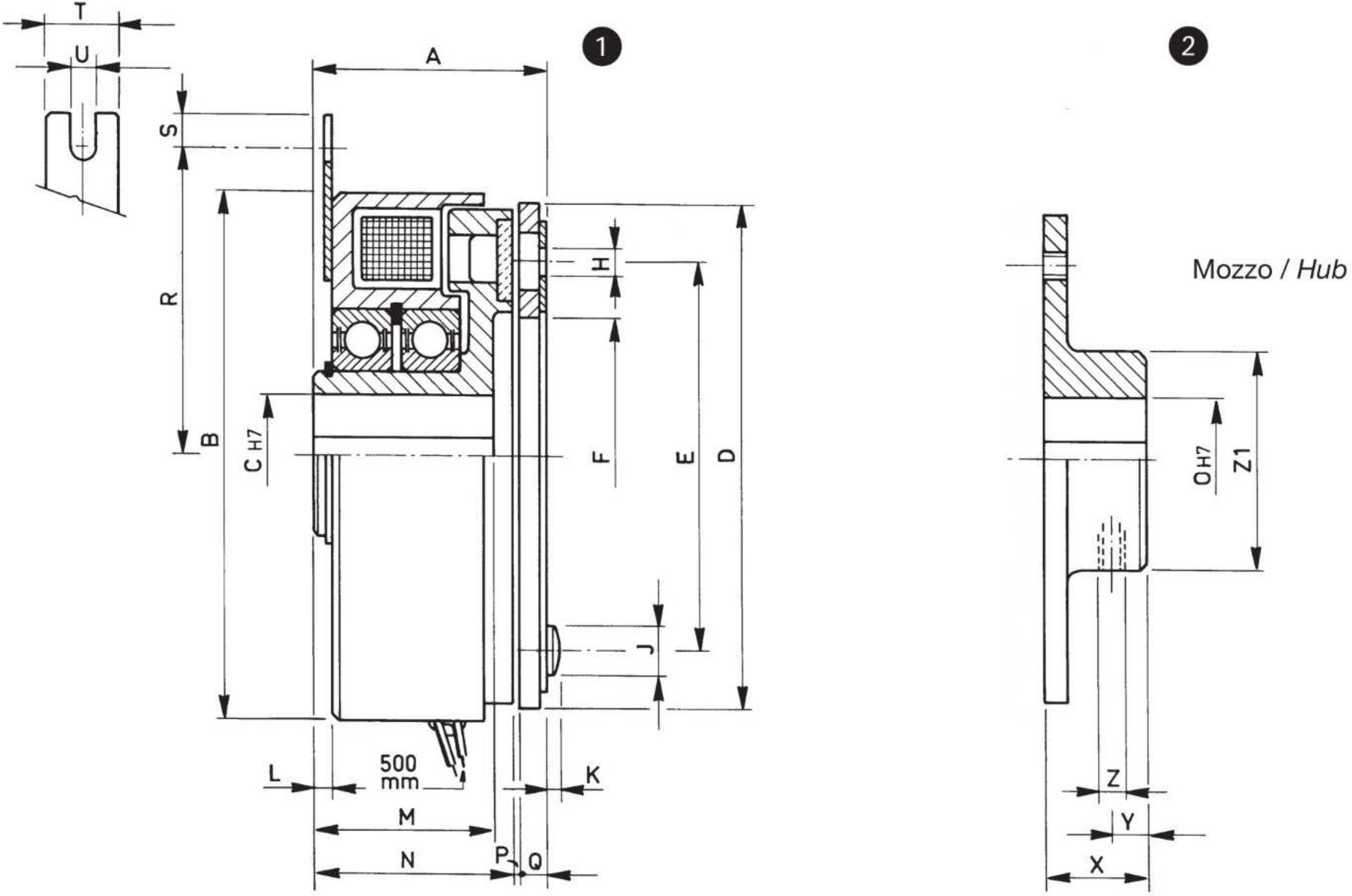

Rozměry:
| Velikost |
Rozměry (mm) | |||||||||||||||||||||||
| A |
B | C min. | C max. | D | E | F |
H (N°xØ) |
J |
K |
L |
M |
N | O max. | P max. | Q | R | S | T | U | X | Y | Z (N°xØ) |
Z1 | |
| 060 | 28 | 66 | 6 | 12 | 63 | 50 | 35 | 3x4,1 | 8 | 1,5 | -1,5 | 21 | 24 | 18 | 0,2 | 3,8 | 38 | 5 | 13 | 4 | 15 | 6 | 1xM6 | 32 |
| 080 | 32,5 | 87 | 10 | 18 | 83 | 60 | 42 | 3x4,1 | 8 | 1,5 | 0,5 | 24 | 28 | 22 | 0,2 | 4,5 | 49 | 5 | 13 | 4 | 20 | 8 | 1xM6 | 38 |
| 100 | 41,5 | 107,5 | 12 | 25 | 103 | 76 | 60 | 3x5,1 | 7,5 | 0,8 | -2 | 28,5 | 35,5 | 30 | 0,2 | 6 | 59 | 5 | 13 | 4 | 25 | 10 | 1xM8 | 48 |
| 130 | 57 | 135 | 15 | 32 | 129 | 95 | 71 | 3x6,1 | 10 | 1,5 | 5 | 45 | 50 | 35 | 0,3 | 6,9 | 73 | 7 | 19 | 5,5 | 30 | 12 | 2xM10 | 58 |
| 170 | 59 | 180 | 20 | 38 | 168 | 120 | 95 | 3x8,1 | 12 | 3 | 5 | 45 | 50 | 45 | 0,3 | 8,9 | 92 | 10 | 25 | 10 | 38 | 15 | 2xM10 | 78 |
| 210 | 65,5 | 222 | 25 | 38 | 210 | 158 | 120 | 3x10,1 | 12 | 3 | 8 | 49 | 54 | 60 | 0,4 | 11,2 | 125 | 10 | 25 | 10 | 48 | 19 | 2xM12 | 92 |
| Velikost |
Momenty [Nm] | Max. R.P.M. | Čas sepnutí | Čas rozepnutí |
Výkon [W] | ||
| Dynamický Mi | Statický Ms | [ms] | [ms] | Při 20°C |
Při 120°C |
||
| 060 | 5 | 6 | 8000 | 55 | 25 | 10 | 7,2 |
| 080 | 10 | 12 | 6000 | 80 | 30 | 16 | 11,5 |
| 100 | 18 | 30 | 5000 | 120 | 45 | 18 | 13 |
| 130 | 50 | 80 | 4200 | 155 | 55 | 38 | 27,4 |
| 170 | 70 | 120 | 4000 | 195 | 70 | 38 | 27,4 |
| 210 | 100 | 150 | 3800 | 260 | 75 | 48 | 32,4 |

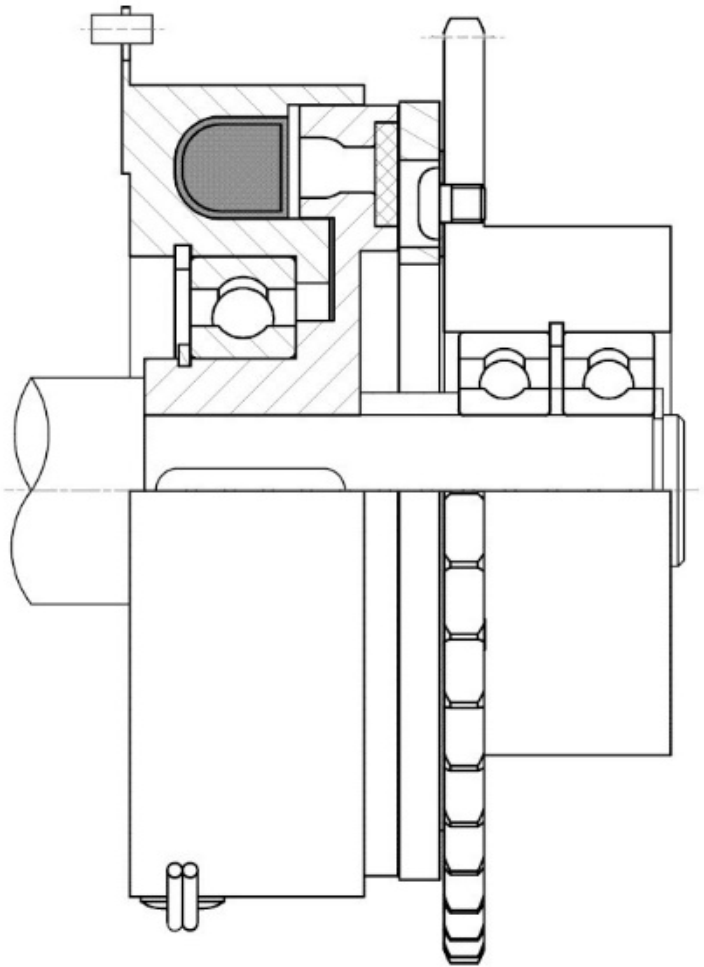

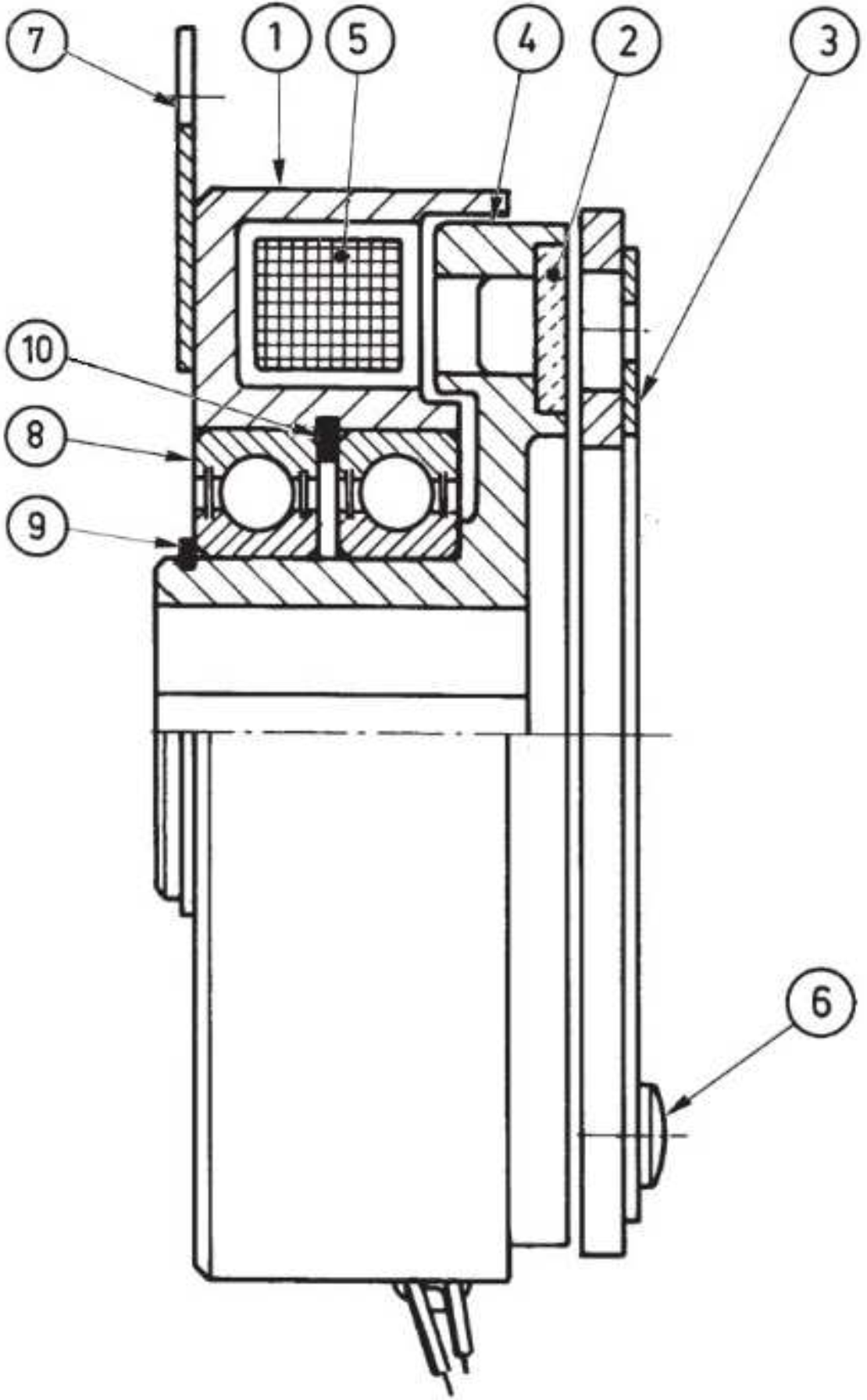

Schéma a příklad montáže:
1. MAGNETICKÉ TĚLO / HRNEC
2. TŘECÍ OBLOŽENÍ
3. LAMELOVÁ VÝZTUHA
4. ROTOR
5. CÍVKA
6. NÝT
7. DRŽÁK
8. LOŽISKA
9. VNĚJŠÍ POJISTNÝ KROUŽEK
10. VNITŘNÍ POJISTNÝ KROUŽEK
