Popis:

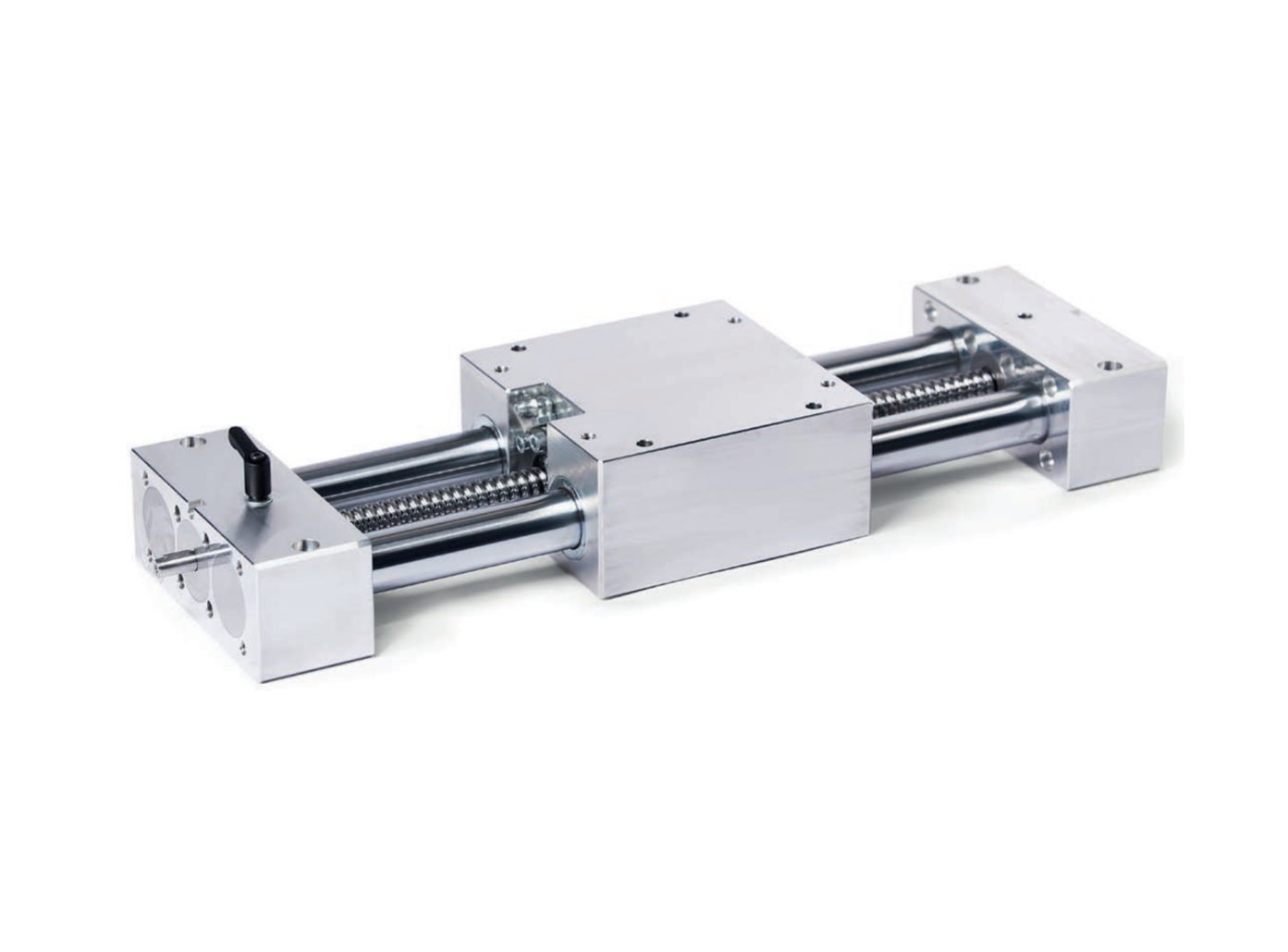

Kruhová vedení přesných dvojitých trubkových lineárních jednotek PD1DK jsou vyrobena z tvrdě chromované oceli nebo leštěných masivních hřídelí z nerezové oceli. Hliníkové CNC koncovky spojují pevné hřídele a tvoří velmi přesné lineární vedení.společně s vodicím prvkem. společně s vodicím prvkem. růběžnývířený nebo válcovaný kuličkový šroub je umístěn vířený nebo válcovaný kuličkový šroub je umístěnuprostřed. uprostřed. Dvojité vedení s álečkyse pohybuje lineárně podél závitu vřetena. se pohybuje lineárně podél závitu vřetena. pomocí integrované matice kuličkového roubu.

Dvojité trubkové lineární jednotky mají vysokou torzní tuhost a mohou přenášet vysoké hmotnosti a krouticí momenty. Dvojitý vodicí prvek rozděluje zatížení mezi čtyři vodicí body, což umožňuje rovnoměrné vyšší zatížení.

Součásti příslušenství jsou uvedeny v tabulkách a jsou to zohledněny již při výběru lineárních jednotek. Tím je zajištěno, že např. délky čepů z1 a z2 jsou správné pro připojení příslušenství. Příslušenství není součástí lineárních jednotek.


pd1dk 1


pd1dk 2

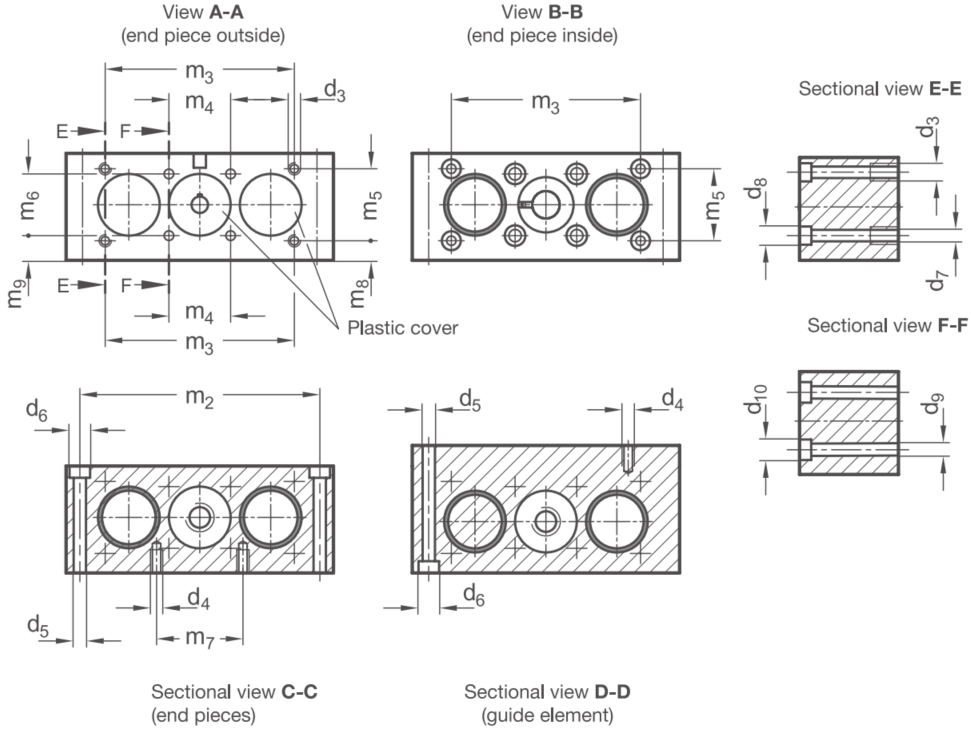

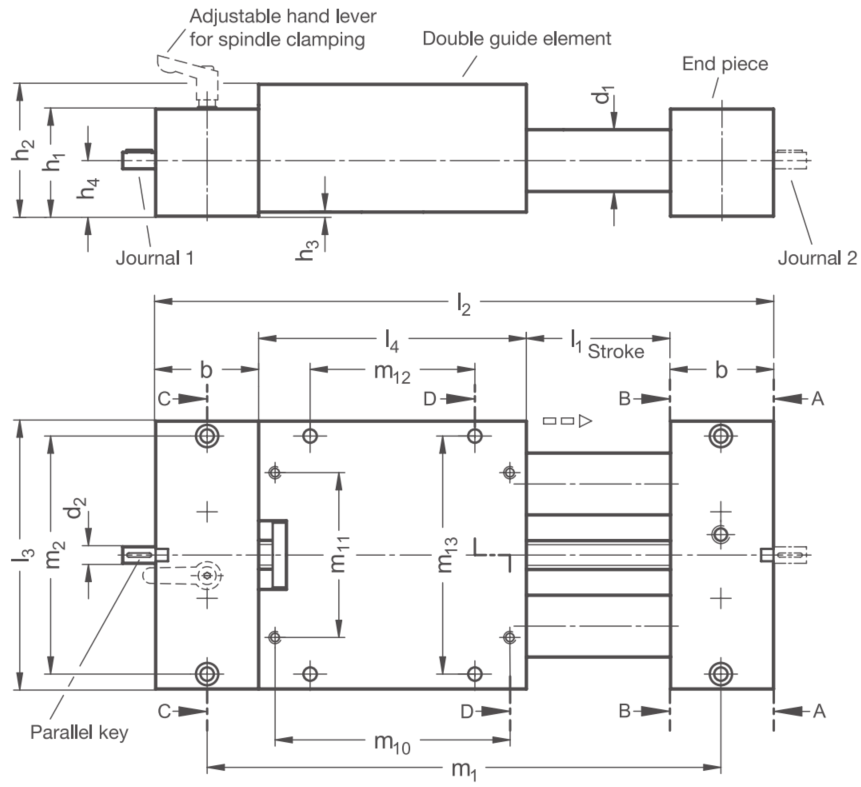

Rozměry:

Rozměry
d1
l1
b d2 d3* d4**
d5 d6 d7 d8 d9 d10
25 ...1500 50 8 M6 M6 6,1 10,5 M6 5,5 10 M5 6,6 11 M6
40 ...2500 60 12 M8 M8 8,4 13,5 M8 6,6 11 M6 8,6 13,5 M8

Rozměry
d1
h1
h2
h3
h4 l2 l3 l4 m1 m2 m3 m4 m5 m6 m7
25 52 64 2 27 2x b + l1 + l4 130 130 b + l1 + l4 114 97 30 35 30 42
40 60 75 3 31,5 2x b + l1 + l4 180 180 b + l1 + l4 160 138 39 38 39 52

Objednací kód: PD1DK - d1 - a - l1 - r - p - z1 - z2 | Příklad objednání: PD1DK-30-1ST-700-RH-1-D-B

PD1DK ... přesná dvoutrubková jednotka

d1 ... průměr trubky

a ... materiál

       3ST = lineární pouzdra / trapézový šroub

        • Plné vodicí hřídele: Ocelové (leštěné a tvrdě pochromované)

        • Koncové díly / vodicí prvky: Hliník (CNC frézované díly)

        • Kuličkový šroub (s kuličkovým ložiskem)

       3ED = lineární pouzdra / trapézový šroub

        • Plné vodicí hřídele: Nerezová ocel (indukčně kalená a leštěná)

        • Koncové díly / vodicí prvky: Hliník (CNC frézované díly)

        • Kuličkový šroub (s kuličkovým ložiskem)

l1 ... zdvih

r ... směr stoupání závitu šroubu

       RH = pravý závit

       RHK = pravý závit s upínacím kroužkem a ruční páčkou pro zajištění vřetena.

       LH = levý závit

       LHK = levý závit s upínacím kroužkem a ruční pákou pro zajištění vřetena.

p ... stoupání šroubovice

z1 ... čep 1 (možnosti naleznete zde)

z2 ... čep 2 (možnosti naleznete zde)


d1
Ø šroubu
Stoupání šroubovice p
Ø čepu Délka čepu B Délka čepu C
Délka čepu D
Volitelná délka čepu
Kuličkový šroub d2 l5
l6 l7 l8
25 16 5 8 16 36 52 16...67
40 20 5 12 17 42 59 17...74



Čep z1

Čep
z1

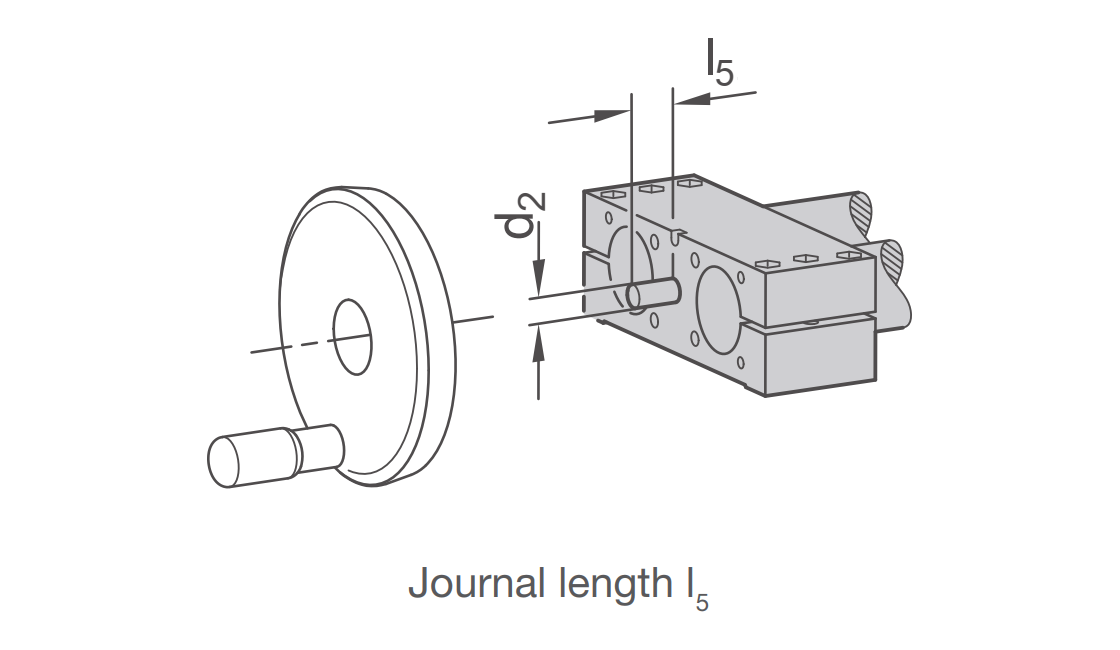

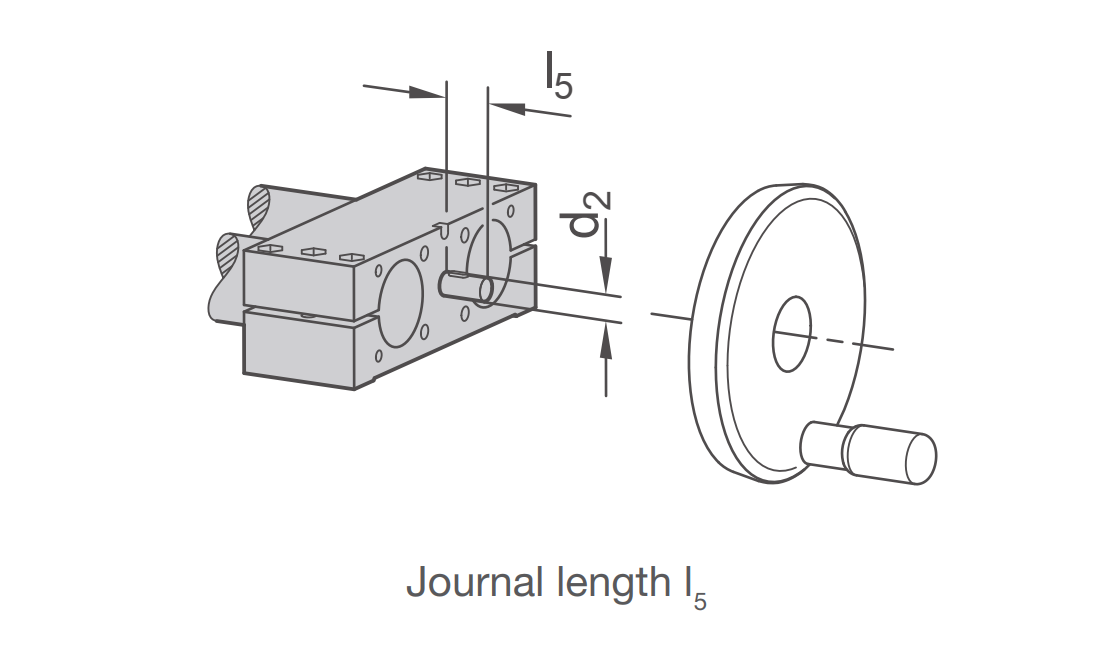

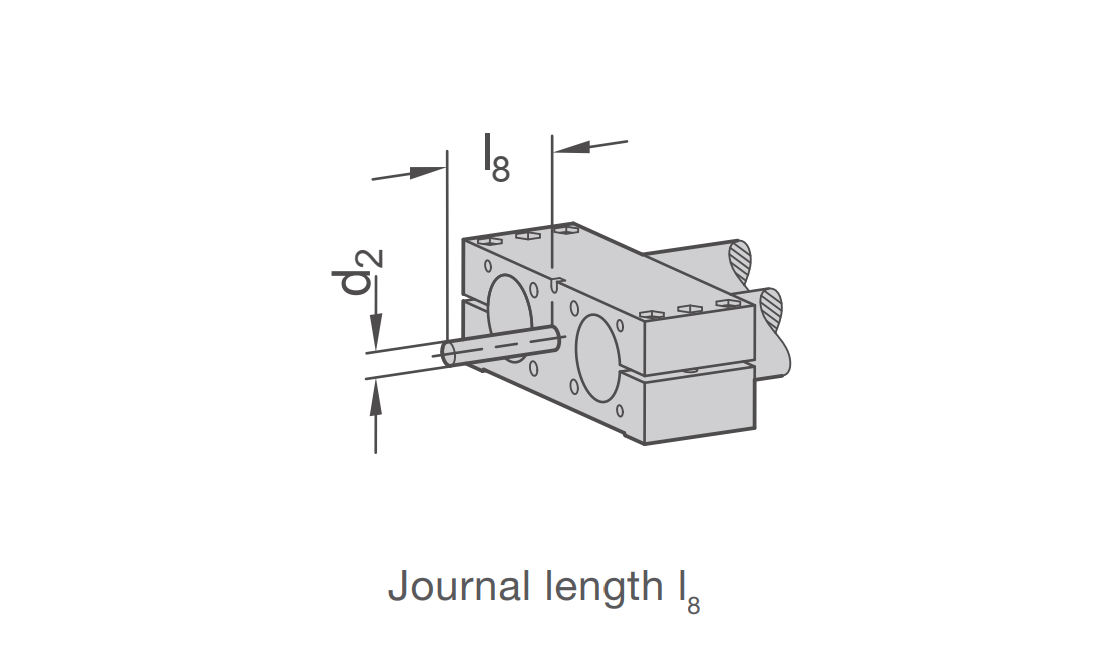

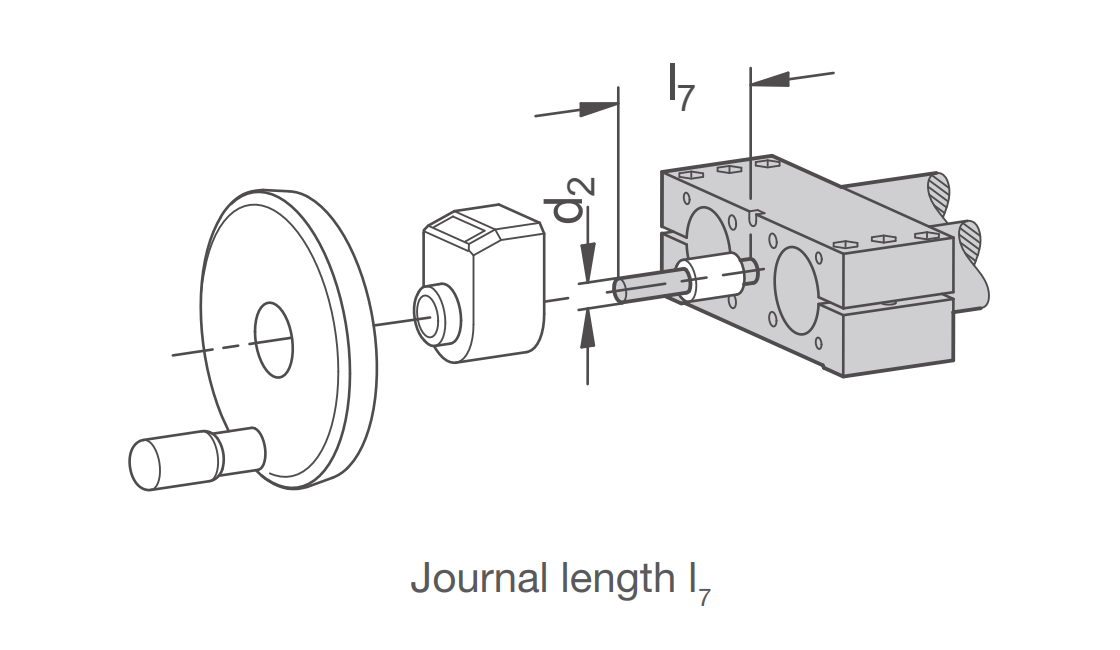

B Čep pro ruční kolo D Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d1=18) Gxx Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8)
kod z1 b kod z1 b kod z1 b
Hxx Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8)
bila bila
kod z1 b bila bila



Čep z2

Čep
z2

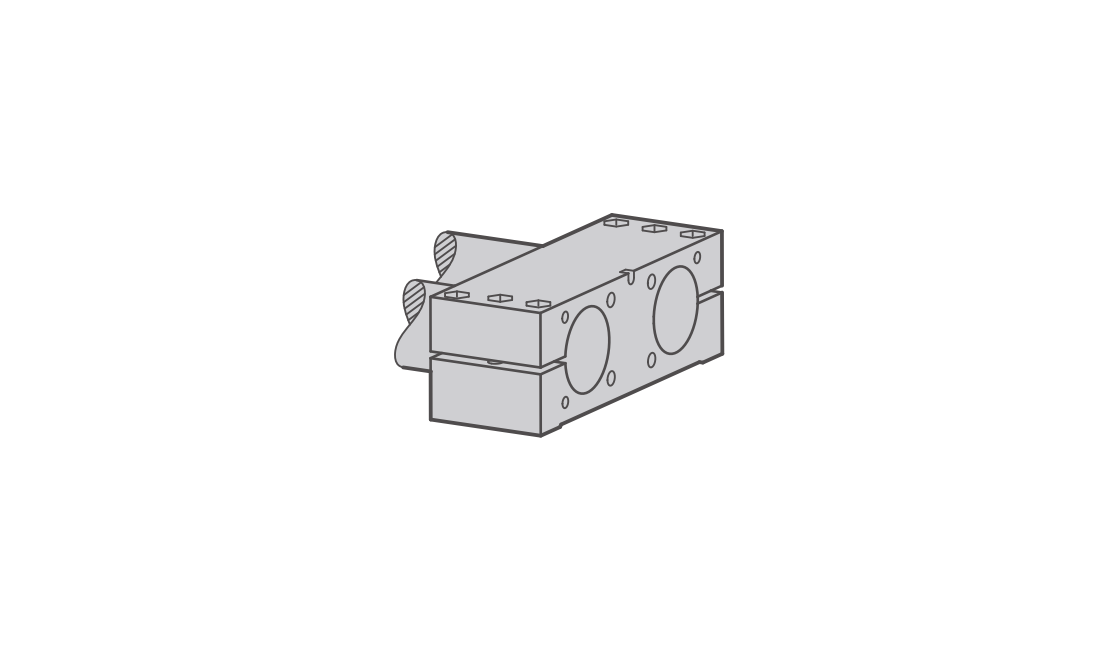

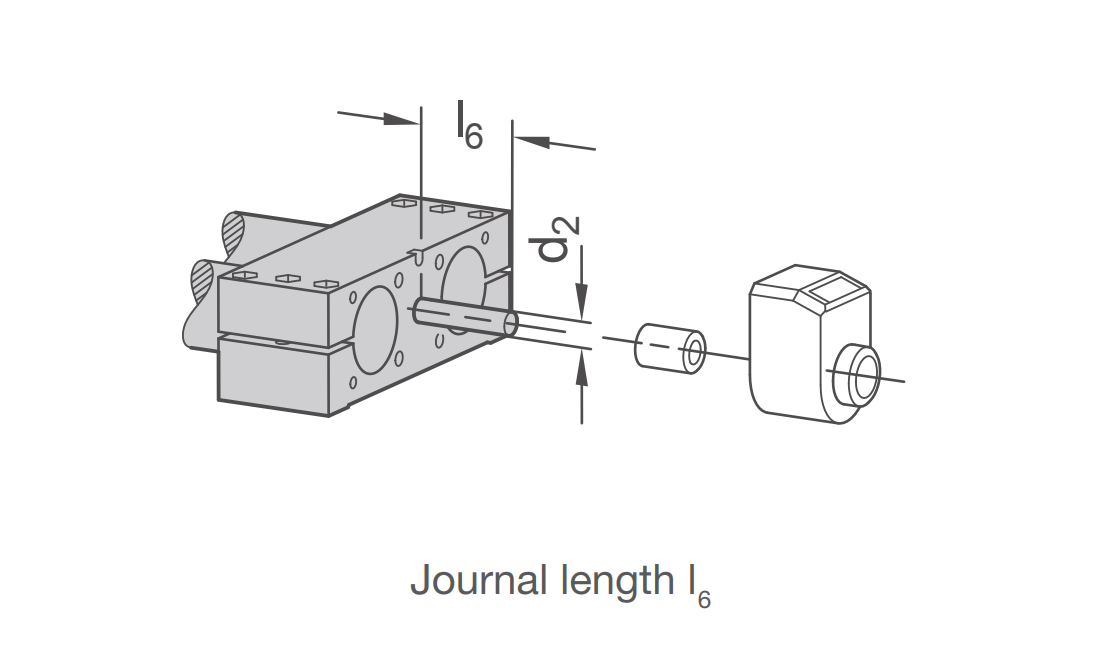

A Bez čepu B Čep pro ruční kolo C Čep pro ukazatel polohy (nutnost distanční desky pro d1=18)
kod z2 b kod z2 b kod z2 b

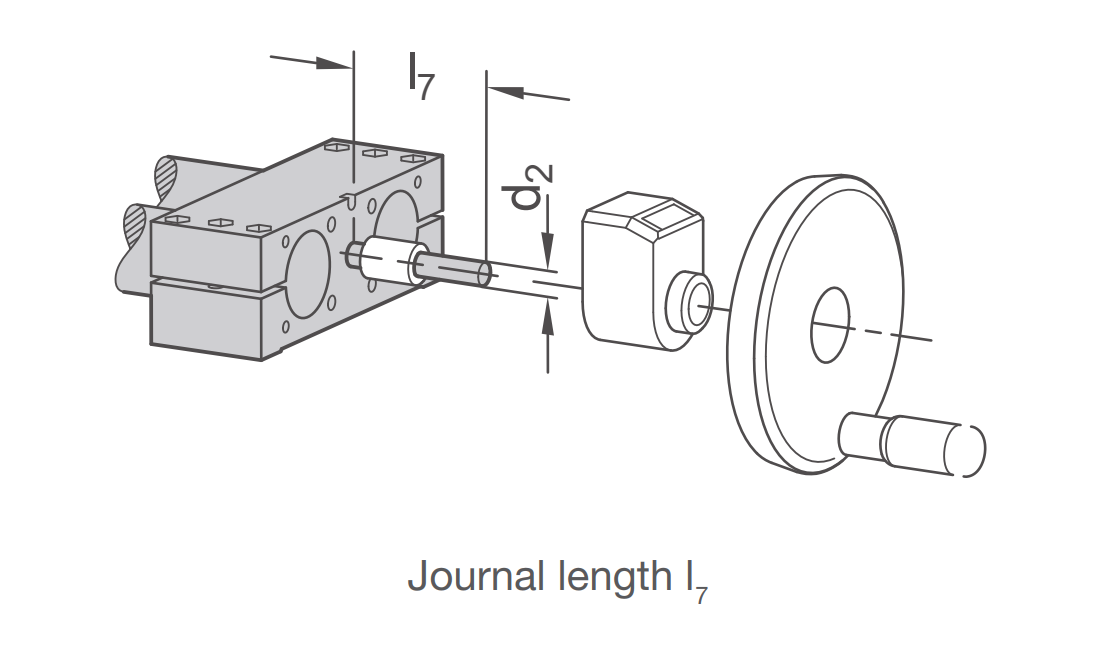

D Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d1=18)

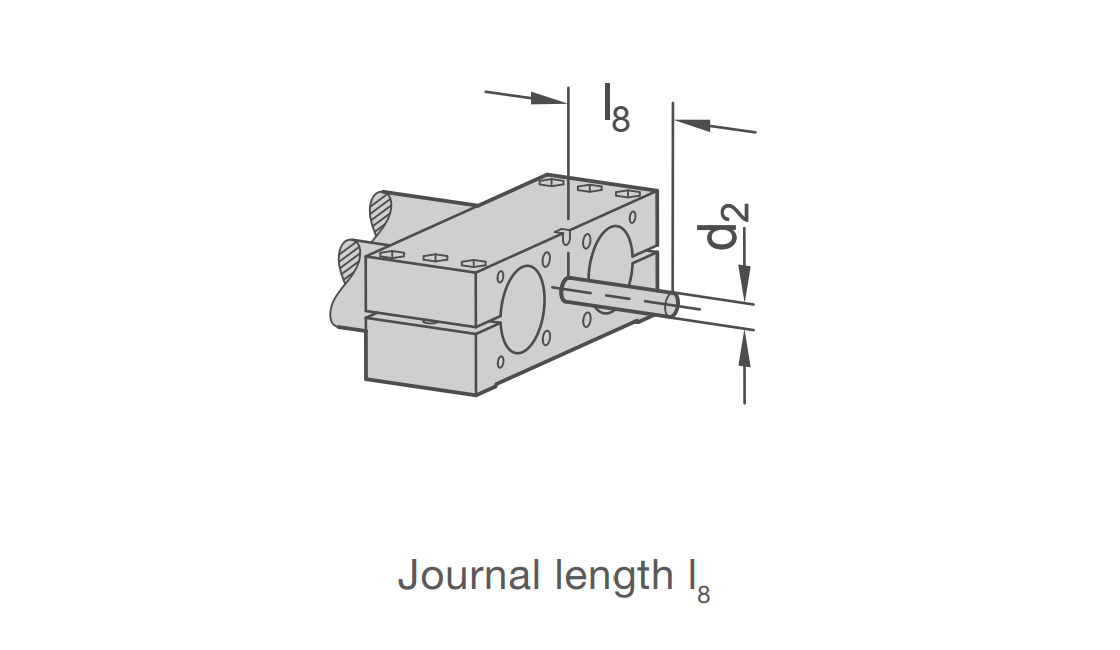

Gxx Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) Hxx Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8)
kod z2 b kod z2 b kod z2 b

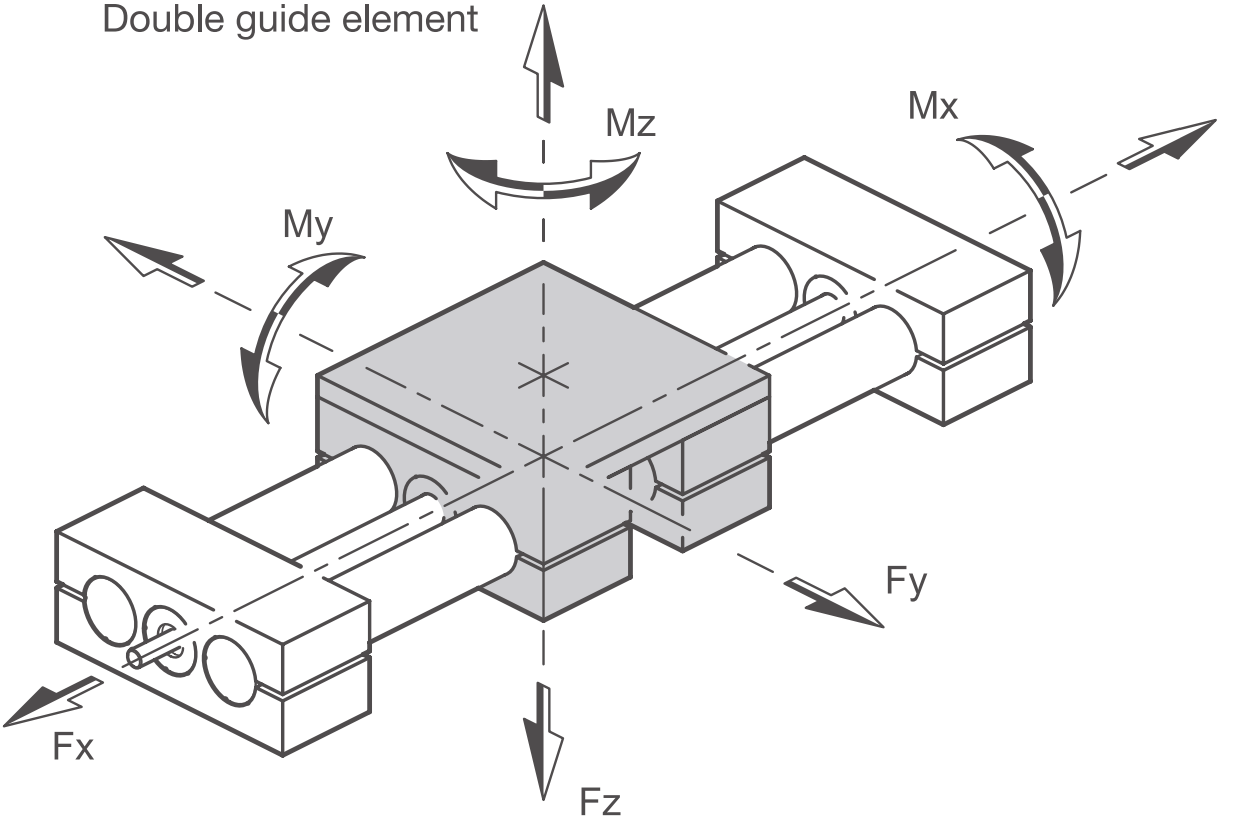

Technická data

td1td2

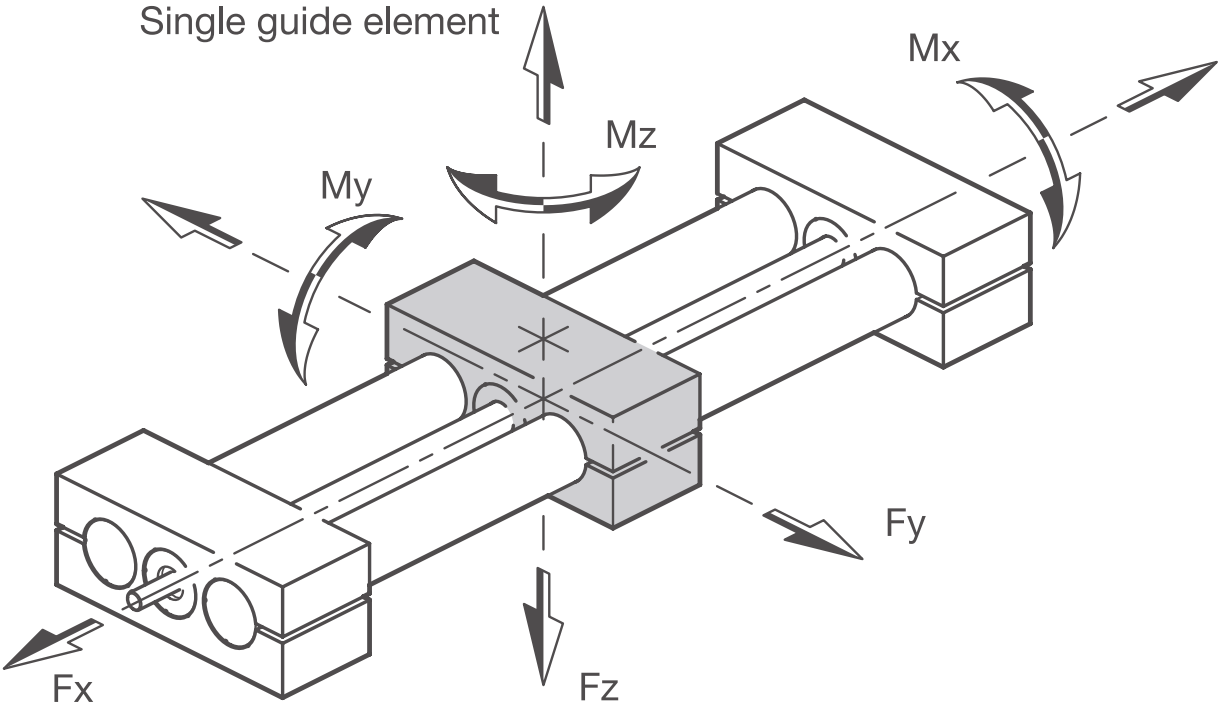

Dvoutrubkové jednotky s jedním vodícím prvkem

Výstupní hřídel lineární jednotky Fx [N]
Fy [N] Fz [N] Mx My
Mz
l = 500 l = 500 l = 1000 l = 1500 l = 500 l = 1000 l = 1500 [Nm] [Nm] [Nm]
18 425 215 110 - 105 80 - 22 35 40
30 850 1100 900 550 600 350 150 100 100 100
40 1100 3700 2800 1400 2100 600 180 150 140 170
50 1900 3850 2400 2100 3100 700 200 180 220 290
60 2700 6900 5700 5100 6300 2800 360 320 350 500

Dvoutrubkové jednotky se dvěma vodícími prvky

Výstupní hřídel lineární jednotky Fx [N]
Fy [N] Fz [N] Mx My
Mz
l = 500 l = 500 l = 1000 l = 1500 l = 500 l = 1000 l = 1500 [Nm] [Nm] [Nm]
18 425 290 180 - 140 105 - 42 50 75
30 850 1550 1300 800 700 550 250 150 150 200
40 1100 6400 3400 1900 2400 750 280 180 210 260
50 1900 7500 5100 2700 3400 850 340 250 350 530
60 2700 11500 9500 8200 7500 3100 610 550 650 980

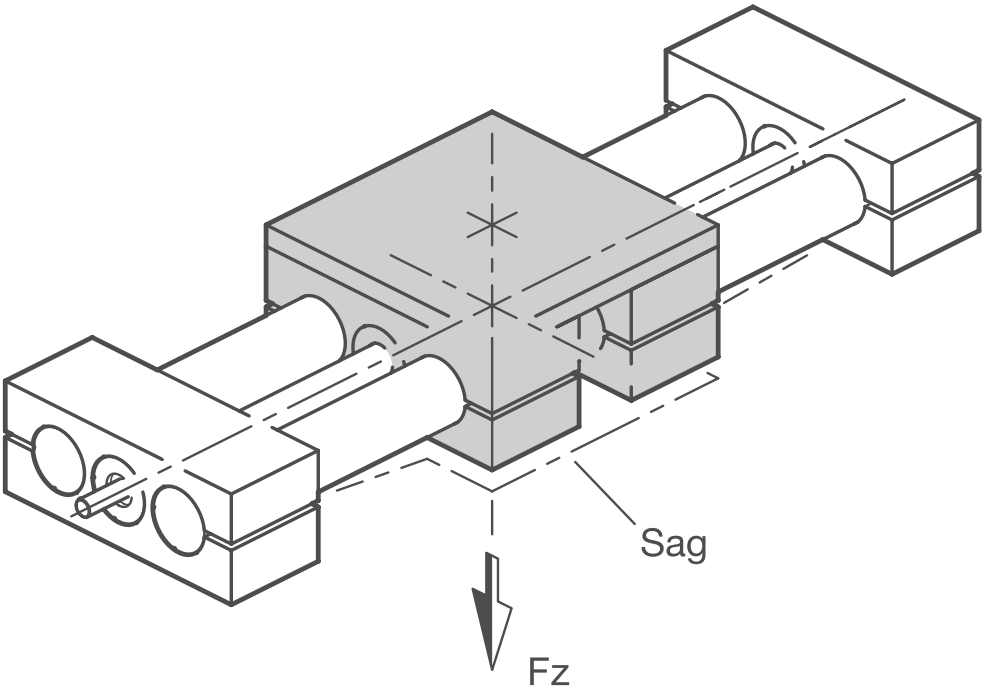

Průhyb / pružná deformace:

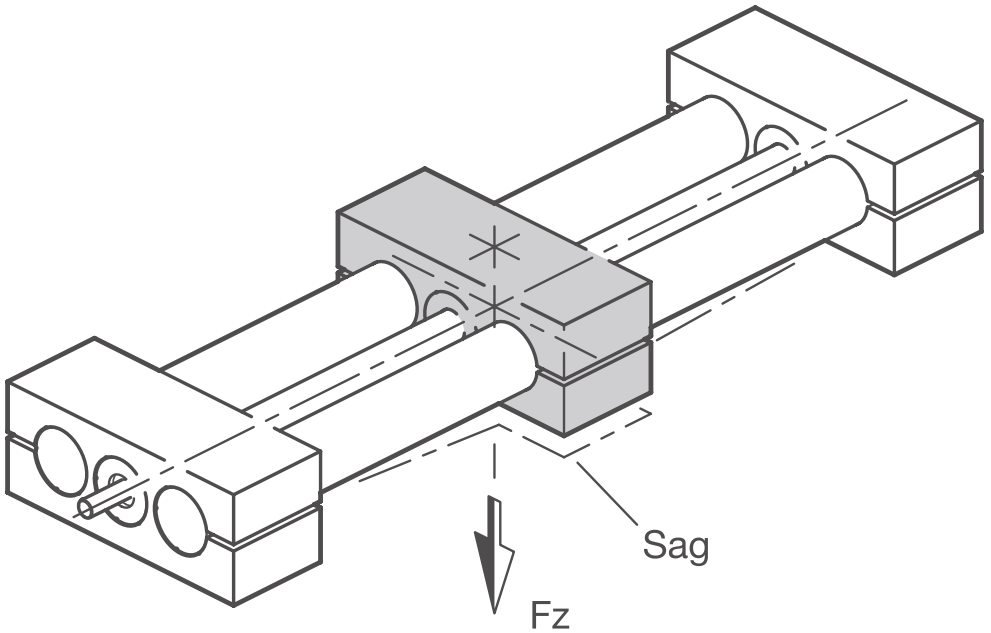

Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Při uvedených hodnotách to činí přibližně 0,4 mm u vodicích trubek a 0,3 mm u pevných vodicích hřídelí. Tato deformace je znázorněna na příkladu síly Fz.

td3td4

Aplikace

Popis:

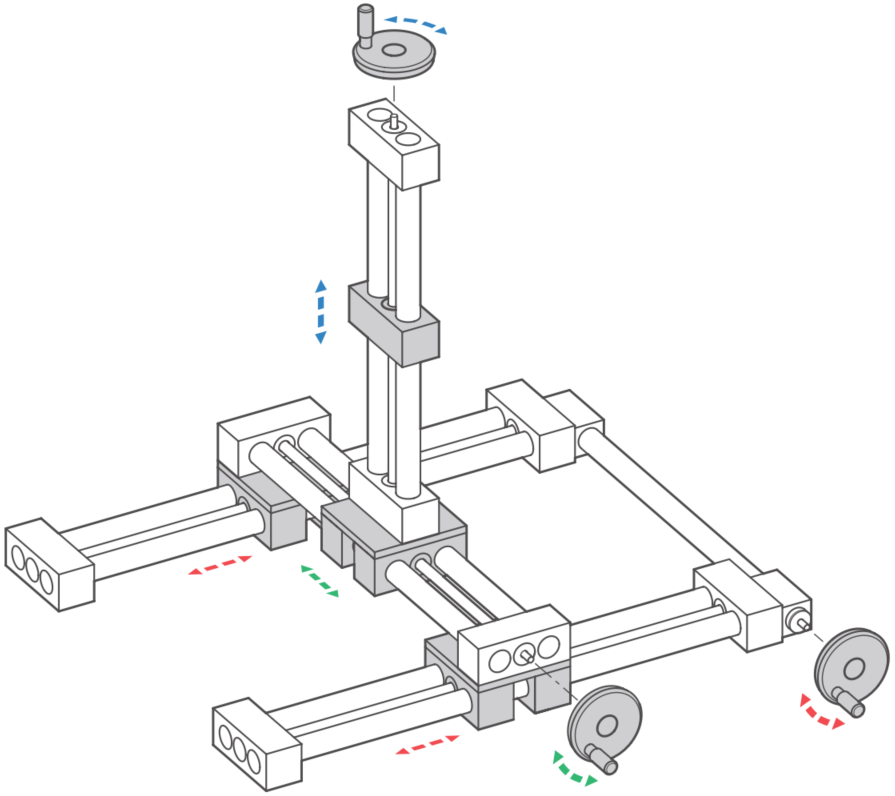

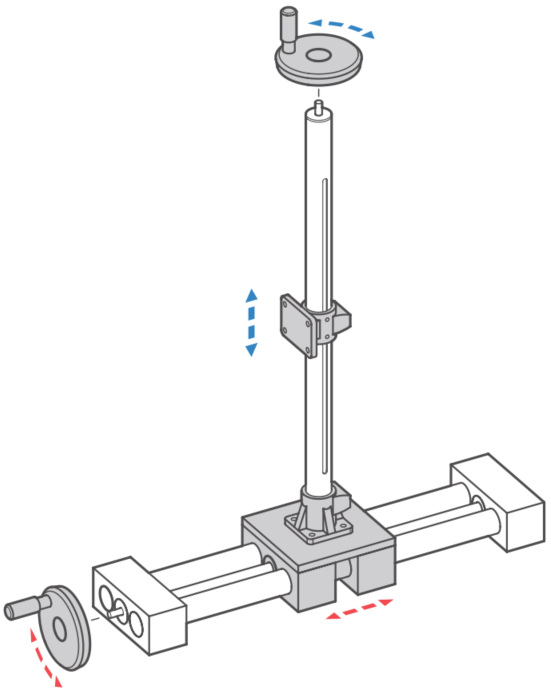

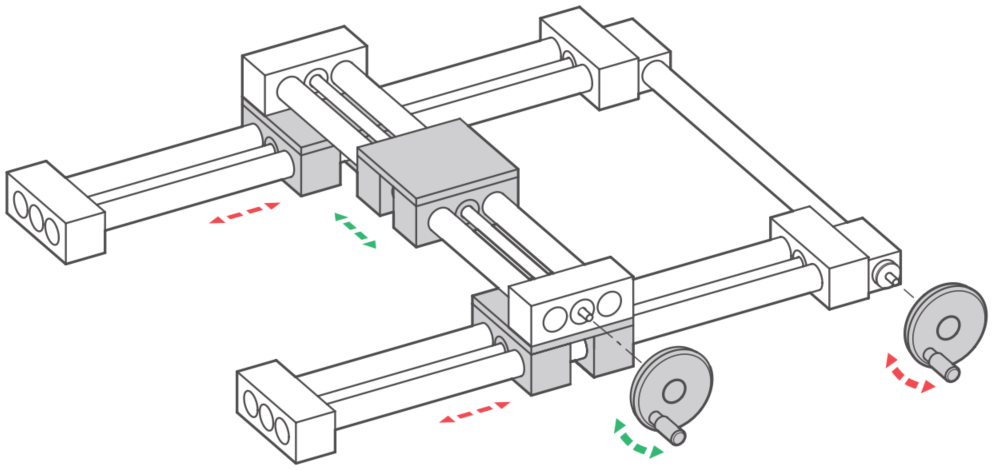

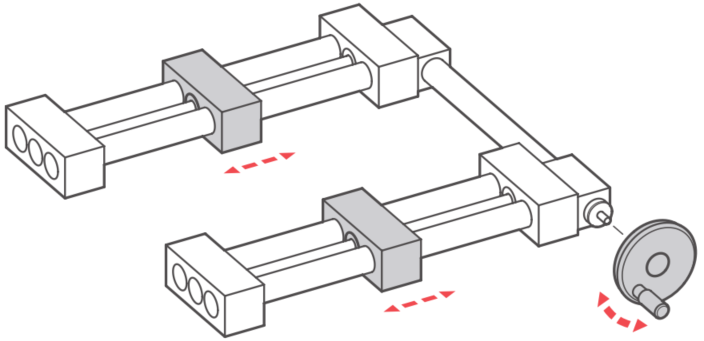

Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodů a převodových jednotek umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány. kolmo nebo rovnoběžně k sobě.

pr mon 1pr mon 2

pr mon 3pr mon 4

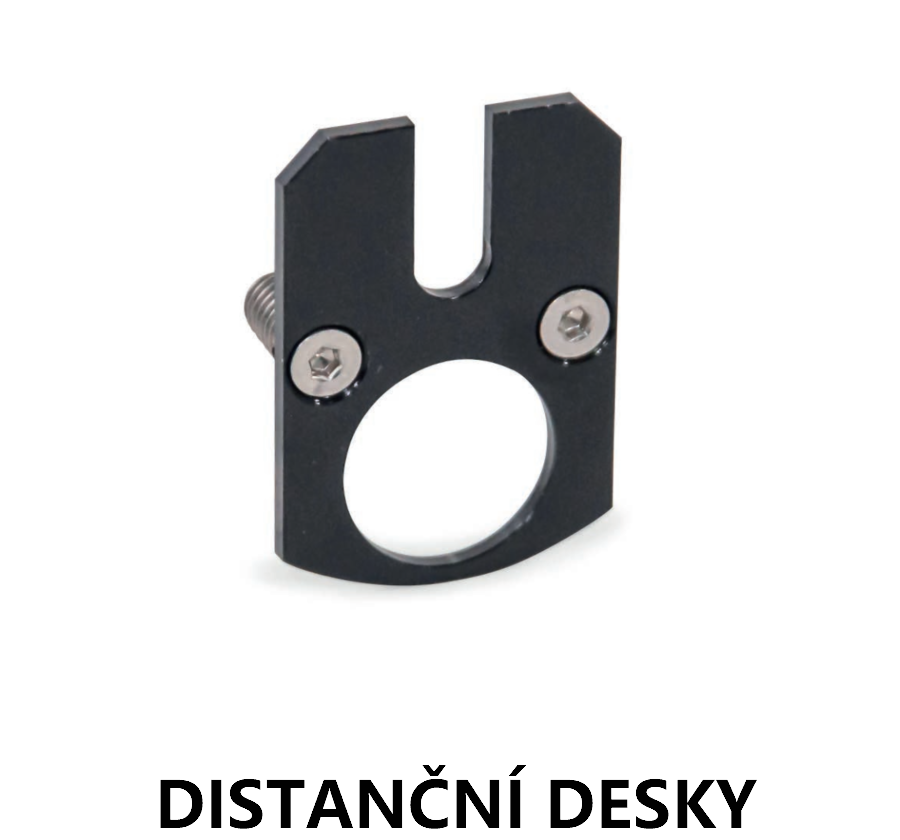

Příslušenství

vzhvzpmvzpe




vzkvzddvzdv

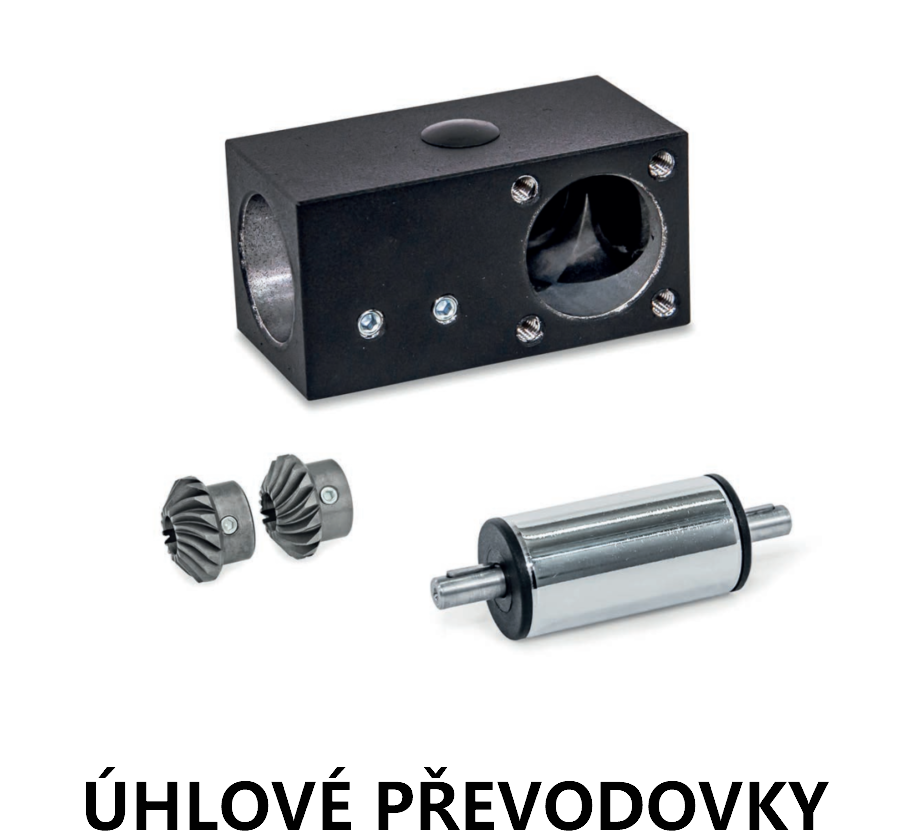

vzddyld

Katalogový list
