Popis:

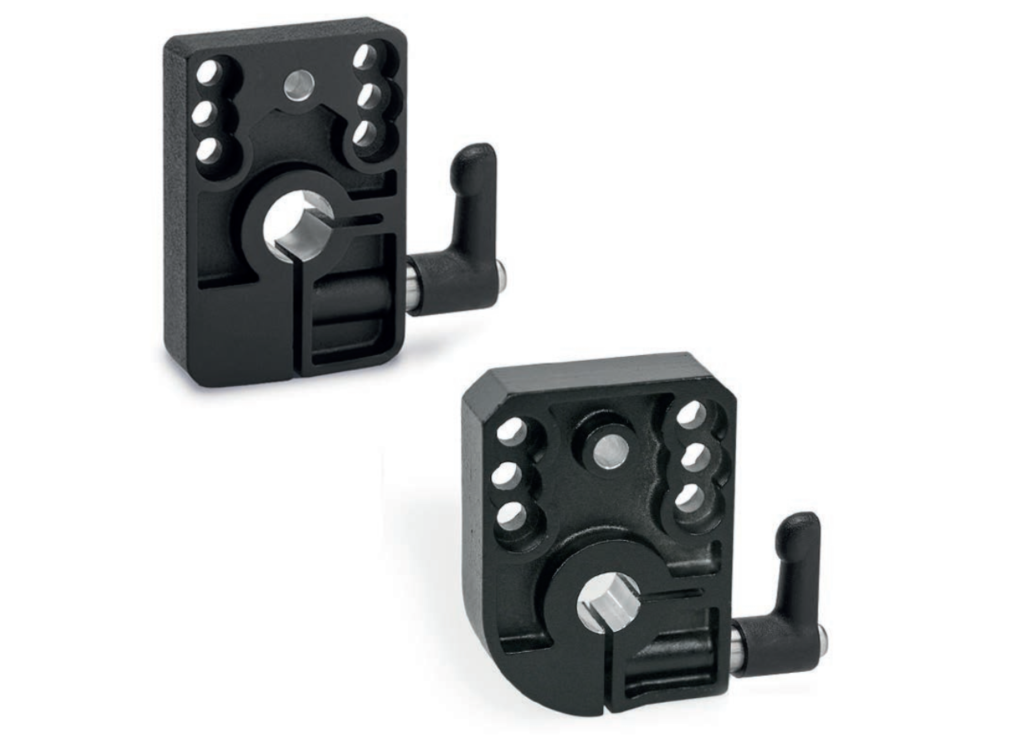

Upínací desky VZK lze použít k upnutí vřetena lineárních jednotek po dokončení pohybu. Průměr upínacího otvoru je dostatečně zmenšen. nastavitelnou ruční pákou tak, aby čep vřetena lineární jednotky se již neotáčí, čímž se zabrání náhodnému posunutí stanovené polohy.
Upínací deska musí být vybrána na základě velikosti lineární jednotky, jak je uvedeno v tabulce. v tabulce. Momentová podpěra VZDR / VZDV nebo VZDD je pro Ø 18 dodatečně nutná pro instalaci upínací desky. desky. Spirálový čep vytváří pozitivní spojení mezi upínací deskou a momentovou opěrkou, aby se zabránilo protáčení podél.
Upínací desky a nastavitelné ruční páky jsou vyrobeny z černě práškově lakovaného tlakového zinkového odlitku, a upínací závitové vložky jsou vyrobeny z materiálu z pozinkované oceli..

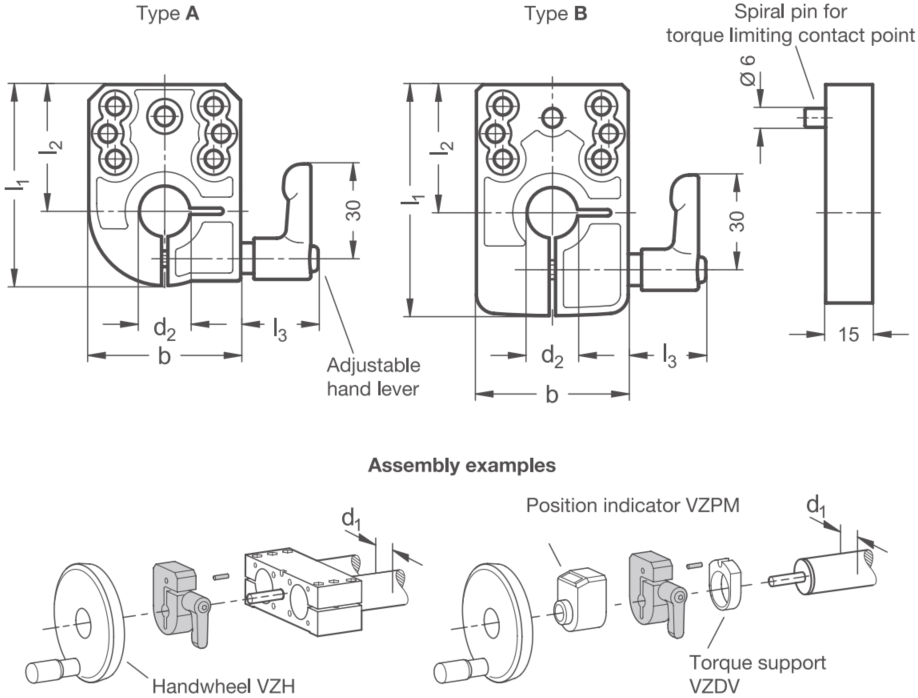

Rozměry:
| Rozměry | Kombinovatelná s ukazatelem polohy |
||||||||
| d1 | b | d2 |
l1 | l2 | l3 | ||||
| Výstupní hřídel | Typ A |
Typ B | Typ A | Typ B | Typ A | Typ B | |||
| 30 | 33 | 8 | 47 | 55 | 30,5 | 30,5 | 24,5 | VZPM | VZPE |
| 40 | 48 | 12 | 66,5 | 73 | 43 | 40,5 | 24,5 | VZPM | VZPE |
| 50 | 48 | 12 | 66,5 | 73 | 43 | 40,5 | 24,5 | VZPM | VZPE |
| 60 | 48 | 14 | 66,5 | 73 | 43 | 40,5 | 24,5 | VZPM | VZPE |
Pro použití s:
- Jednotrubkové jednotky (s kruhovým průřezem) s distanční deskou VZDR
- Jednotrubkové jednotky (se čtvercovým průřezem) s distanční deskou VZDV
- Dvoutrubkové jednotky s distanční deskou VZDV
Objednací kód: VZK - d1 - t | Příklad objednání: VZK-40-A
VZK ... upínací deska
d1 ... Ø d1 - výstupní hřídel lineární jednotky
t ... typ
A = pro mechanické ukazatele polohy (lze použít i bez ukazatele polohy, např. pouze s ručním kolem VZH)
B = pro elektronické ukazatele polohy
