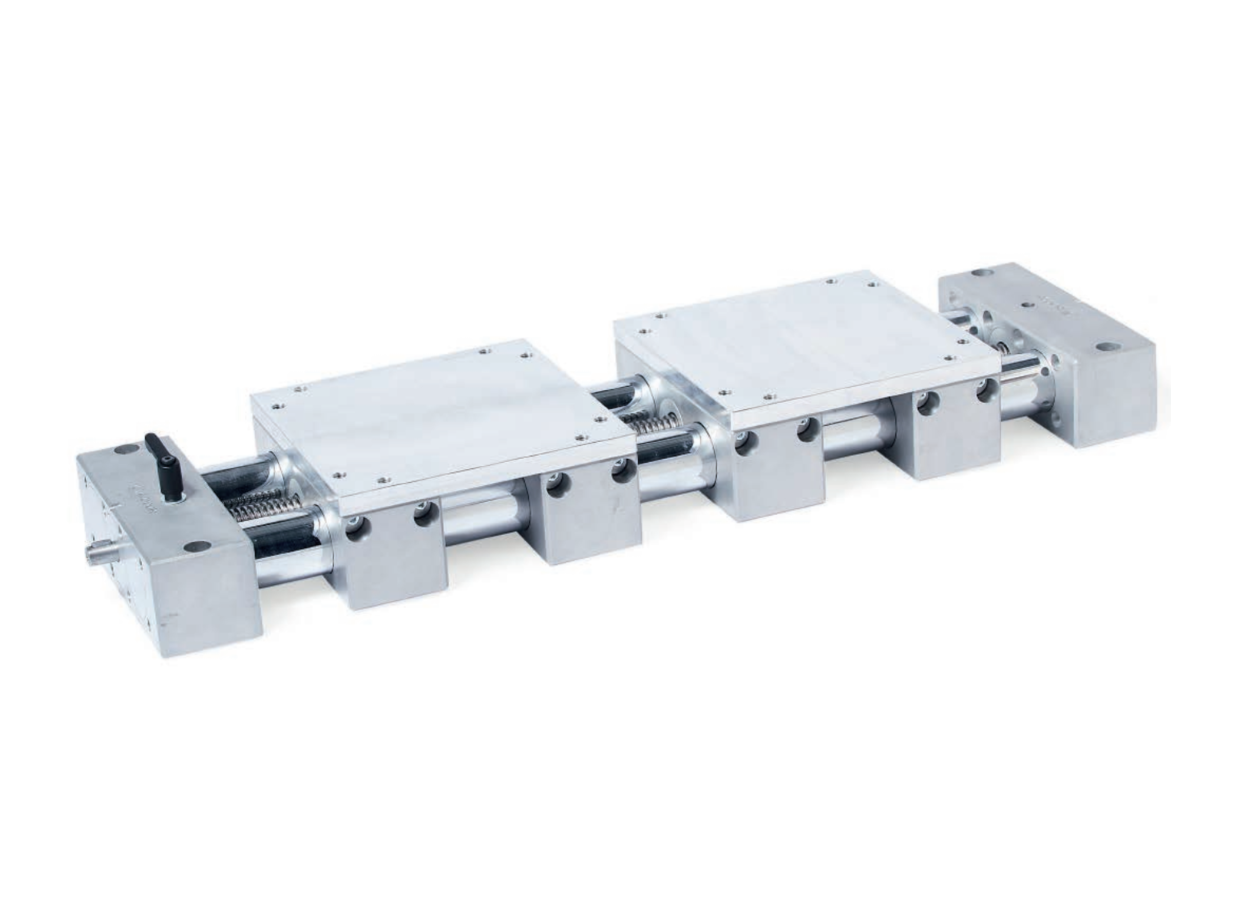

The guide tubes of the precision double tube linear units PD2D are made of chrome- plated steel or polished stainless steel precision tubes. The end pieces of aluminum connect the tubes and form a precise linear guide together with the guide elements. The centered continuous spindle has trapezoidal or fine thread and ball bearings on both sides. The spindle itself consists of one part with left-hand thread and one with right-hand thread. The slide-guided double guide elements are moved linearly along the spindle thread in opposite directions by the integrated spindle nuts.
Double tube linear units have high torsional stiffness and can handle high weights and torques. The double guide element distributes the load among four guide points, allowing for even higher loads.
Accessory parts are listed in the tables and are already taken into account when selecting the linear units. This ensures, for example, that the lengths of the journals z1 and z2 are correct for attachment of the accessories. The accessories are not included with the linear units.

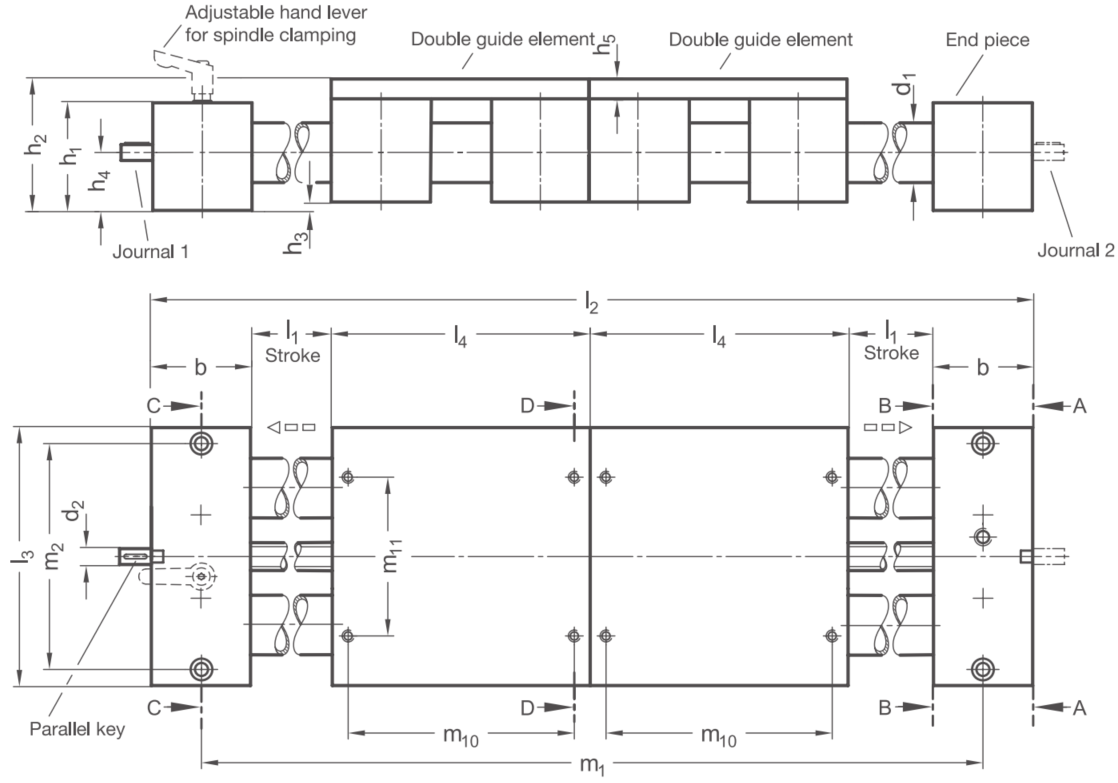

Rozměry | ||||||||||||||
d1 |
l1 |
b | d2 | d3 | d4 |
d5 | d6 | d7 | d8 | d9 | d10 | |||
18 | ...400 | 28 | 6 | - | M5 | 5,5 | 10 | M5 | - | - | - | - | - | - |
30 | ...750 | 50 | 8 | M6 | M6 | 6,6 | 11 | M6 | 5,5 | 10 | M5 | 6,6 | 11 | M6 |
40 | ...1100 | 60 | 12 | M8 | M8 | 9 | 15 | M8 | 6,6 | 11 | M6 | 8,6 | 13,5 | M8 |
50 | ...1165 | 72 | 12 | M10 | M8 | 9 | 15 | M8 | 9 | 13,5 | M8 | 9 | 13,5 | M8 |
60 | ...1170 | 80 | 14 | M10 | M10 | 10,5 | 16,5 | M10 | 9 | 13,5 | M8 | 11 | 16,5 | M10 |

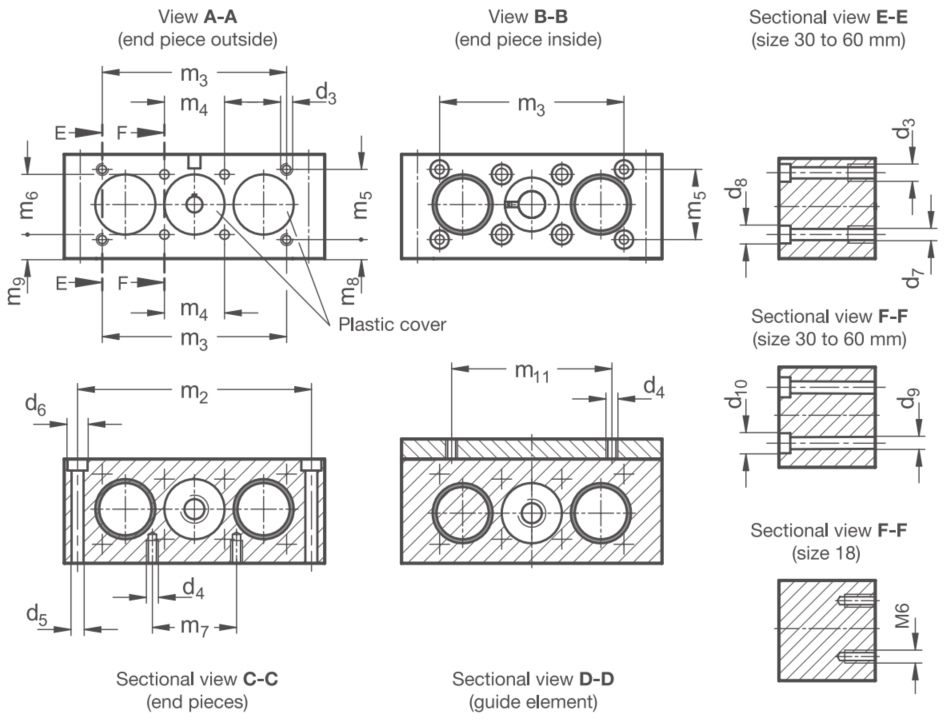

Rozměry | ||||||||||||||
d1 |
h1 |
h2 |
h3 |
h4 | h5 | l2 | l3 | l4 | m1 | m2 | m3 | m4 | m5 | m6 |
18 | 28 | 37 | 1 | 14,5 | 8 | 2x b + 2x l1 + 2x l4 | 81 | 81 | b + 2x l1 + 2x l4 | 68 | - | 20 | - | 20 |
30 | 52 | 64 | 2 | 27 | 10 | 2x b + 2x l1 + 2x l4 | 130 | 130 | b + 2x l1 + 2x l4 | 114 | 92 | 30 | 35 | 30 |
40 | 60 | 75 | 3 | 31,5 | 12 | 2x b + 2x l1 + 2x l4 | 180 | 180 | b + 2x l1 + 2x l4 | 160 | 132 | 39 | 38 | 39 |
50 | 72 | 92 | 4 | 38 | 16 | 2x b + 2x l1 + 2x l4 | 206 | 206 | b + 2x l1 + 2x l4 | 184 | 150 | 46 | 50 | 46 |
60 | 86 | 106 | 4 | 45 | 16 | 2x b + 2x l1 + 2x l4 | 240 | 240 | b + 2x l1 + 2x l4 | 216 | 185 | 55 | 60 | 55 |
PD2D ... přesná dvoutrubková jednotka
d1 ... průměr trubky
a ... materiál
1ST = kluzné vedení / trapézový šroub
• Vodicí trubky: Ocel (pochromovaná)
• Koncové díly / vodicí prvky: Hliník (lesklý), montážní plochy: Obráběné
• Vřeteno s trapézovým / jemným závitem: Ocel (s kuličkovým ložiskem)
1ED = kluzné vedení / trapézový šroub
• Vodicí trubky: AISI 304 (leštěné)
• Koncové díly / vodicí prvky: Hliník (lesklý), montážní plochy: Obráběné
• Vřeteno s trapézovým / jemným závitem: AISI 303 (s kuličkovým ložiskem)
l1 ... zdvih
r ... směr stoupání závitu šroubu
RH = pravý závit
RHK = pravý závit s upínacím kroužkem a ruční páčkou pro zajištění vřetena.
LH = levý závit
LHK = levý závit s upínacím kroužkem a ruční pákou pro zajištění vřetena.
p ... stoupání šroubovice
z1 ... čep 1 (možnosti naleznete zde)
z2 ... čep 2 (možnosti naleznete zde)
d1 |
Ø šroubu |
Stoupání šroubovice | Ø čepu | Délka čepu B | Délka čepu C |
Délka čepu D |
Volitelná délka čepu |
|
Trapézový závit | Jemný závit, metrický |
d2 | l5 |
l6 | l7 | l8 | ||
18 | 10 | 3 | 1 | 6 | 16 | 30 | 46 | 16...46 |
30 | 14 | 4 | 1 | 8 | 16 | 36 | 52 | 16...67 |
40 | 20 | 4 | 1 | 12 | 17 | 42 | 59 | 17...74 |
50 | 20 | 4 | 1 | 12 | 18 | 42 | 60 | 18...75 |
60 | 24 | 5 | 1,5 | 14 | 19 | 42 | 61 | 19...76 |
Čep | |||||
z1 | |||||
B | Čep pro ruční kolo | D | Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d1=18) | Gxx | Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) |
![]() |
![]() |
![]() |
|||
Hxx | Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8) |
![]() |
![]() |
||
![]() |
![]() |
![]() |
Čep | |||||
z2 | |||||
A | Bez čepu | B | Čep pro ruční kolo | C | Čep pro ukazatel polohy (nutnost distanční desky pro d1=18) |
![]() |
![]() |
![]() |
|||
D | Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d1=18) |
Gxx | Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) | Hxx | Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8) |
![]() |
![]() |
![]() |
Výstupní hřídel lineární jednotky | Fx [N] |
Fy [N] | Fz [N] | Mx | My |
Mz | ||||
l = 500 | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | [Nm] | [Nm] | [Nm] | |
18 | 425 | 215 | 110 | - | 105 | 80 | - | 22 | 35 | 40 |
30 | 850 | 1100 | 900 | 550 | 600 | 350 | 150 | 100 | 100 | 100 |
40 | 1100 | 3700 | 2800 | 1400 | 2100 | 600 | 180 | 150 | 140 | 170 |
50 | 1900 | 3850 | 2400 | 2100 | 3100 | 700 | 200 | 180 | 220 | 290 |
60 | 2700 | 6900 | 5700 | 5100 | 6300 | 2800 | 360 | 320 | 350 | 500 |
Výstupní hřídel lineární jednotky | Fx [N] |
Fy [N] | Fz [N] | Mx | My |
Mz | ||||
l = 500 | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | [Nm] | [Nm] | [Nm] | |
18 | 425 | 290 | 180 | - | 140 | 105 | - | 42 | 50 | 75 |
30 | 850 | 1550 | 1300 | 800 | 700 | 550 | 250 | 150 | 150 | 200 |
40 | 1100 | 6400 | 3400 | 1900 | 2400 | 750 | 280 | 180 | 210 | 260 |
50 | 1900 | 7500 | 5100 | 2700 | 3400 | 850 | 340 | 250 | 350 | 530 |
60 | 2700 | 11500 | 9500 | 8200 | 7500 | 3100 | 610 | 550 | 650 | 980 |
Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Při uvedených hodnotách to činí přibližně 0,4 mm u vodicích trubek a 0,3 mm u pevných vodicích hřídelí. Tato deformace je znázorněna na příkladu síly Fz.
Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodů a převodových jednotek umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány. kolmo nebo rovnoběžně k sobě.
