Popis:
Kruhová vedení přesných dvojitých trubkových lineárních jednotek PD2DK jsou vyrobena z tvrdé chromované oceli nebo leštěných masivních hřídelí z nerezové oceli. Hliníkové CNC koncovky spojují pevné hřídele a společně tvoří velmi přesné lineární vedení. s vodicími prvky. Průběžné víření, popř. válcovaný kuličkový šroub je umístěn v uprostřed. Samotné vřeteno se skládá z jedné části s s levotočivým závitem a s pravotočivým závitem. Dvojité vodicí prvky s válečkovým vedením jsou pohybují pomocí integrovaných matic kuličkového šroubu v lineárním směru. podél závitů vřetena v opačném směru. ve stejných směrech.
Dvojité trubkové lineární jednotky mají vysokou torzní tuhost a mohou přenášet vysoké hmotnosti a točivé momenty. Dvojitý vodicí prvek rozkládá zatížení mezi čtyři vodicí body, což umožňuje ještě vyšší zatížení.
Součásti příslušenství jsou uvedeny v tabulkách a jsou to zohledněny již při výběru lineárních jednotek. Tím je zajištěno, že např. délky čepů z1 a z2 jsou správné pro upevnění příslušenství. Příslušenství je není součástí lineárních jednotek.

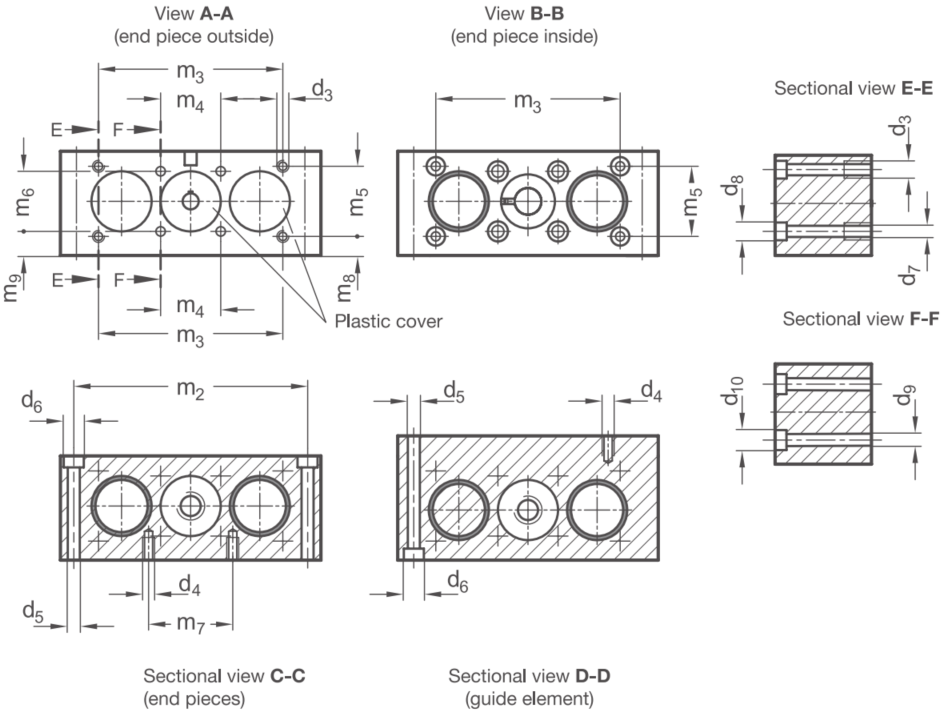

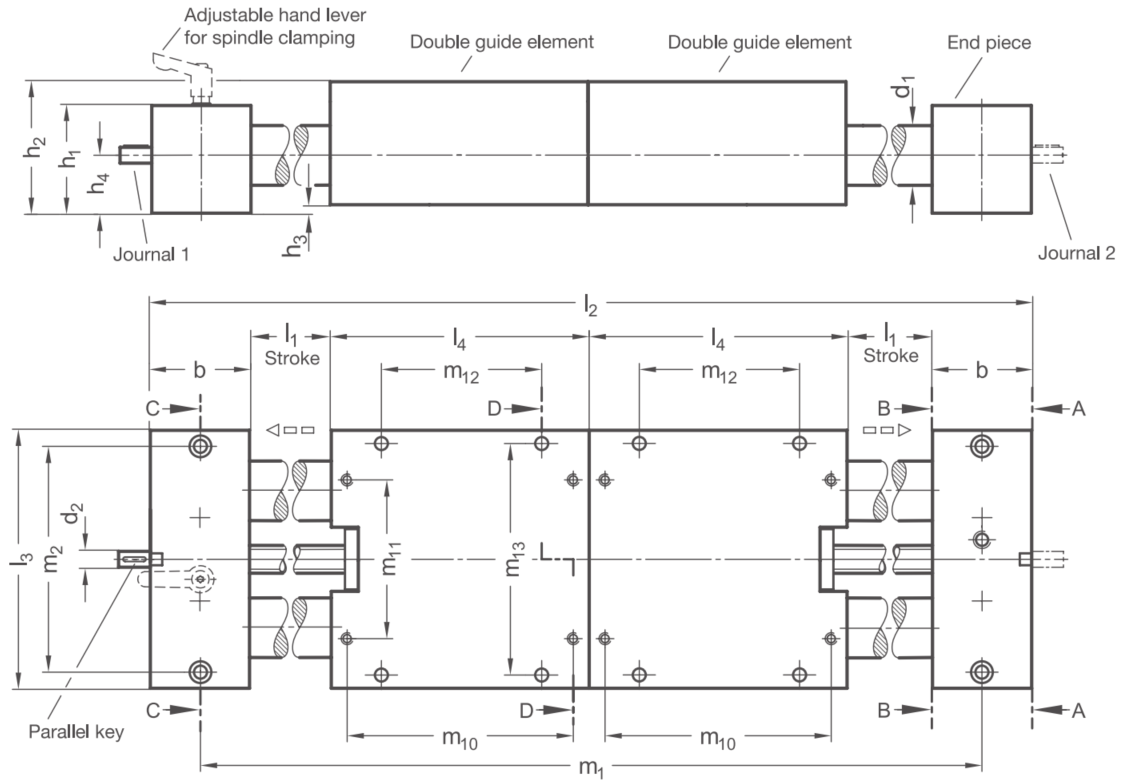

Rozměry:
| Rozměry | ||||||||||||||
| d1 |
l1 |
b | d2 | d3* | d4** |
d5 | d6 | d7 | d8 | d9 | d10 | |||
| 25 | ...750 | 50 | 8 | M6 | M6 | 6,1 | 10,5 | M6 | 5,5 | 10 | M5 | 6,6 | 11 | M6 |
| 40 | ...1100 | 60 | 12 | M8 | M8 | 8,4 | 13,5 | M8 | 6,6 | 11 | M6 | 8,6 | 13,5 | M8 |
| Rozměry | ||||||||||||||
| d1 |
h1 |
h2 |
h3 |
h4 | l2 | l3 | l4 | m1 | m2 | m3 | m4 | m5 | m6 | m7 |
| 25 | 52 | 64 | 2 | 27 | 2x b + 2x l1 + 2x l4 | 130 | 130 | b + 2x l1 + 2x l4 | 114 | 97 | 30 | 35 | 30 | 42 |
| 40 | 60 | 75 | 3 | 31,5 | 2x b + 2x l1 + 2x l4 | 180 | 180 | b + 2x l1 + 2x l4 | 160 | 138 | 39 | 38 | 39 | 52 |
Objednací kód: PD2DK - d1 - a - l1 - r - p - z1 - z2 | Příklad objednání: PD2DK-30-1ST-700-RH-1-D-B
PD2DK ... přesná dvoutrubková jednotka
d1 ... průměr trubky
a ... materiál
3ST = lineární pouzdra / trapézový šroub
• Plné vodicí hřídele: Ocelové (leštěné a tvrdě pochromované)
• Koncové díly / vodicí prvky: Hliník (CNC frézované díly)
• Kuličkový šroub (s kuličkovým ložiskem)
3ED = lineární pouzdra / trapézový šroub
• Plné vodicí hřídele: Nerezová ocel (indukčně kalená a leštěná)
• Koncové díly / vodicí prvky: Hliník (CNC frézované díly)
• Kuličkový šroub (s kuličkovým ložiskem)
l1 ... zdvih
r ... směr stoupání závitu šroubu
RH = pravý závit
RHK = pravý závit s upínacím kroužkem a ruční páčkou pro zajištění vřetena.
LH = levý závit
LHK = levý závit s upínacím kroužkem a ruční pákou pro zajištění vřetena.
p ... stoupání šroubovice
z1 ... čep 1 (možnosti naleznete zde)
z2 ... čep 2 (možnosti naleznete zde)
| d1 |
Ø šroubu |
Stoupání šroubovice p |
Ø čepu | Délka čepu B | Délka čepu C |
Délka čepu D |
Volitelná délka čepu |
| Kuličkový šroub | d2 | l5 |
l6 | l7 | l8 | ||
| 25 | 16 | 5 | 8 | 16 | 36 | 52 | 16...67 |
| 40 | 20 | 5 | 12 | 17 | 42 | 59 | 17...74 |
Čep z1
| Čep | |||||
| z1 | |||||
| B | Čep pro ruční kolo | D | Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d1=18) | Gxx | Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) |
 |
 |
 |
|||
| Hxx | Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8) |
 |
|
||
|
|
|
|||
Čep z2
| Čep | |||||
| z2 | |||||
| A | Bez čepu | B | Čep pro ruční kolo | C | Čep pro ukazatel polohy (nutnost distanční desky pro d1=18) |
 |
 |
 |
|||
| D | Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d1=18) |
Gxx | Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) | Hxx | Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8) |
 |
 |
|
|||

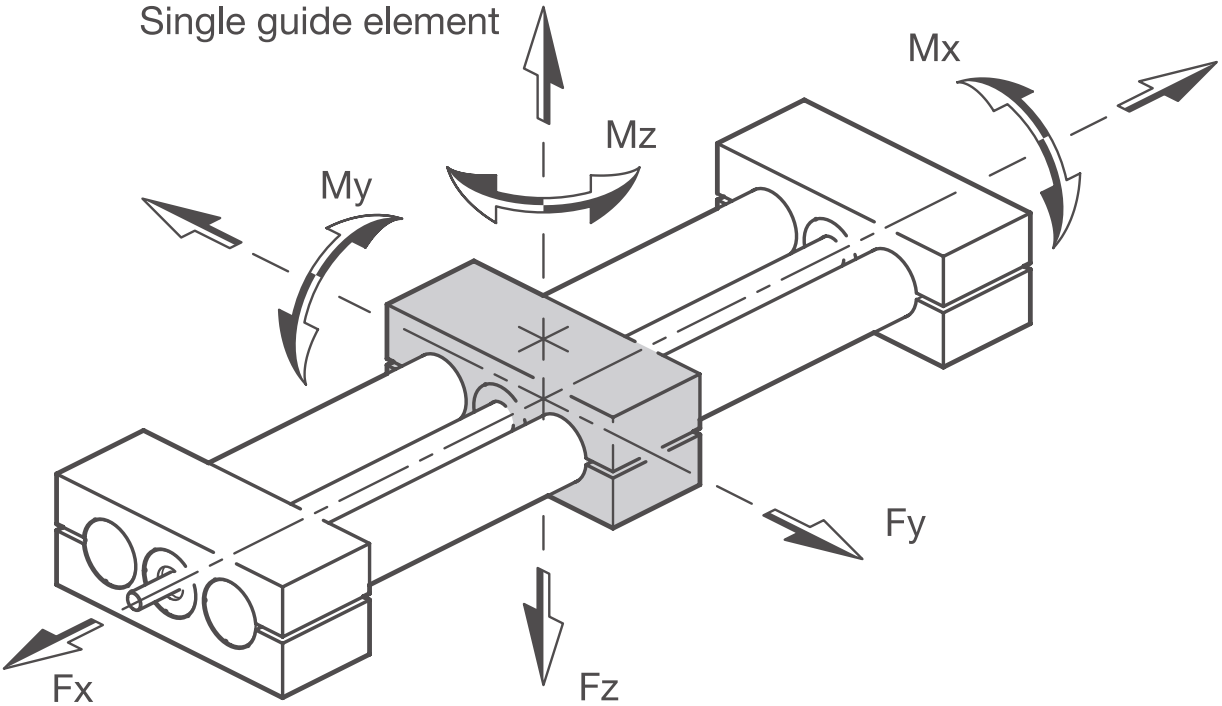

Dvoutrubkové jednotky s jedním vodícím prvkem
| Výstupní hřídel lineární jednotky | Fx [N] |
Fy [N] | Fz [N] | Mx | My |
Mz | ||||
| l = 500 | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | [Nm] | [Nm] | [Nm] | |
| 18 | 425 | 215 | 110 | - | 105 | 80 | - | 22 | 35 | 40 |
| 30 | 850 | 1100 | 900 | 550 | 600 | 350 | 150 | 100 | 100 | 100 |
| 40 | 1100 | 3700 | 2800 | 1400 | 2100 | 600 | 180 | 150 | 140 | 170 |
| 50 | 1900 | 3850 | 2400 | 2100 | 3100 | 700 | 200 | 180 | 220 | 290 |
| 60 | 2700 | 6900 | 5700 | 5100 | 6300 | 2800 | 360 | 320 | 350 | 500 |

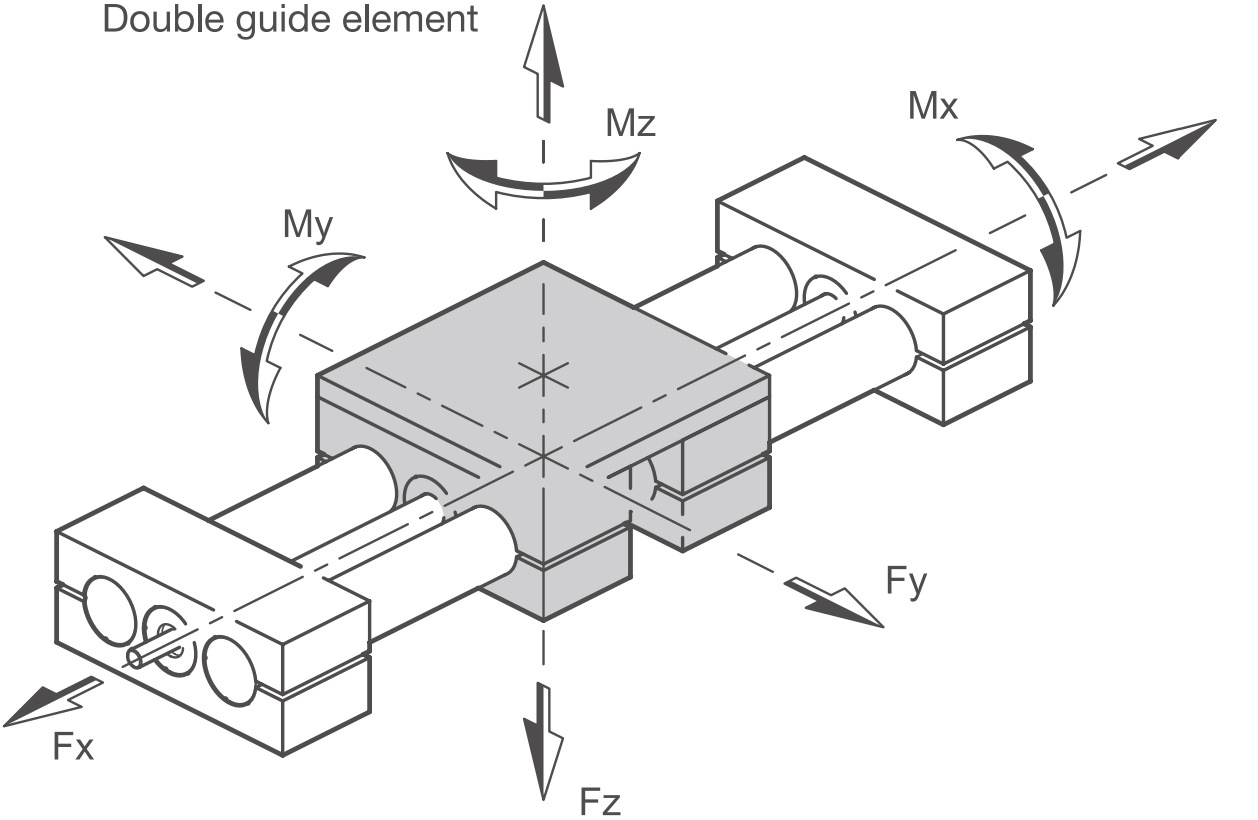

Dvoutrubkové jednotky se dvěma vodícími prvky
| Výstupní hřídel lineární jednotky | Fx [N] |
Fy [N] | Fz [N] | Mx | My |
Mz | ||||
| l = 500 | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | [Nm] | [Nm] | [Nm] | |
| 18 | 425 | 290 | 180 | - | 140 | 105 | - | 42 | 50 | 75 |
| 30 | 850 | 1550 | 1300 | 800 | 700 | 550 | 250 | 150 | 150 | 200 |
| 40 | 1100 | 6400 | 3400 | 1900 | 2400 | 750 | 280 | 180 | 210 | 260 |
| 50 | 1900 | 7500 | 5100 | 2700 | 3400 | 850 | 340 | 250 | 350 | 530 |
| 60 | 2700 | 11500 | 9500 | 8200 | 7500 | 3100 | 610 | 550 | 650 | 980 |

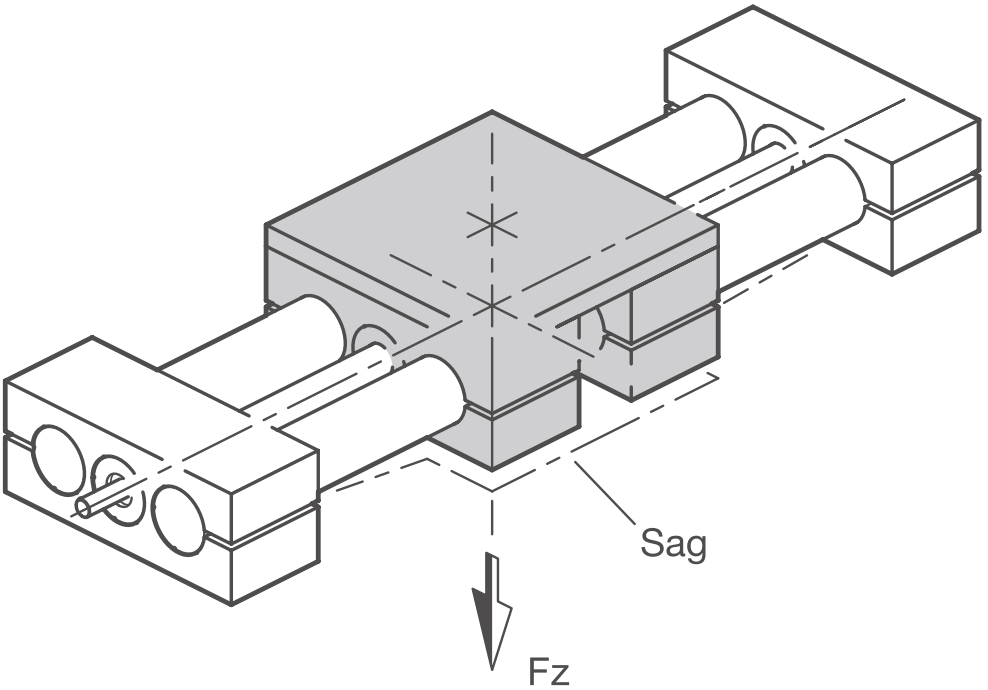

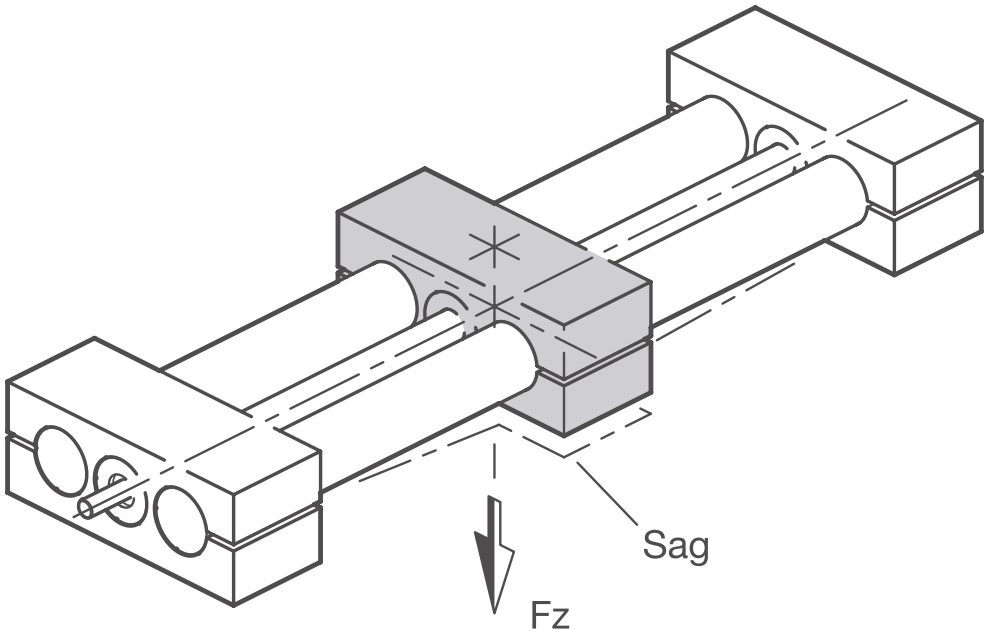

Průhyb / pružná deformace:
Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Při uvedených hodnotách to činí přibližně 0,4 mm u vodicích trubek a 0,3 mm u pevných vodicích hřídelí. Tato deformace je znázorněna na příkladu síly Fz.
Popis:

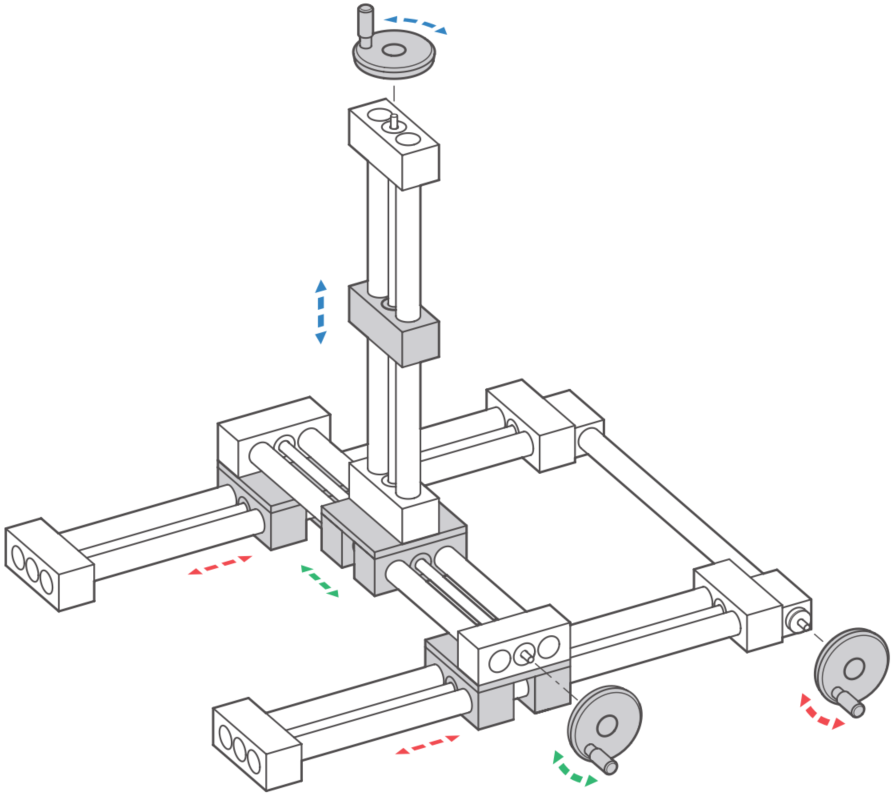

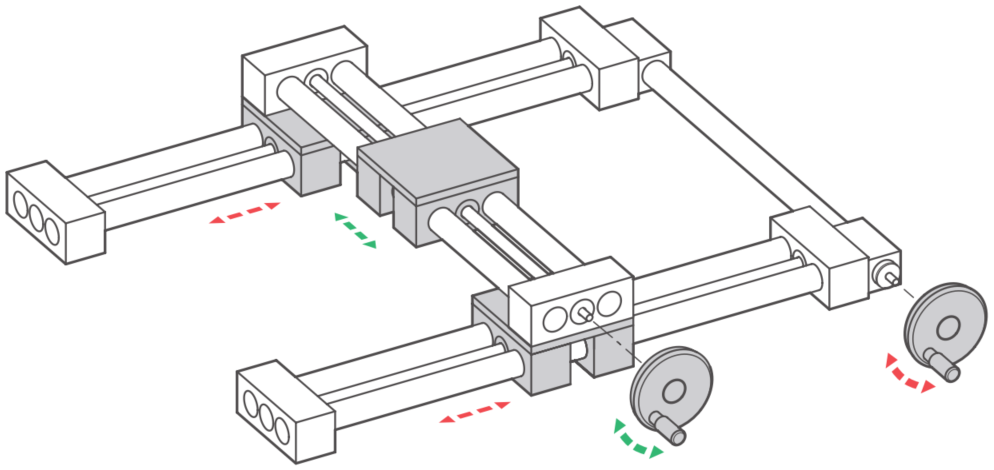

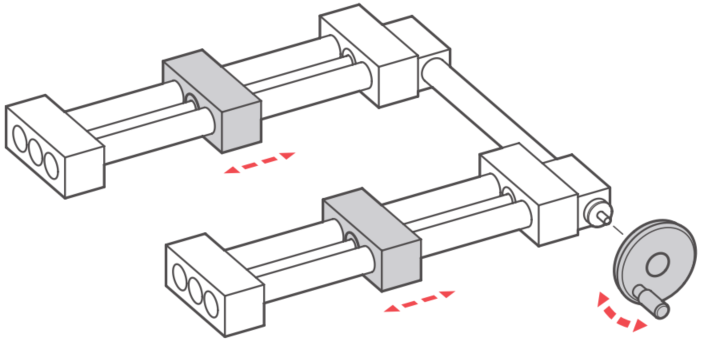

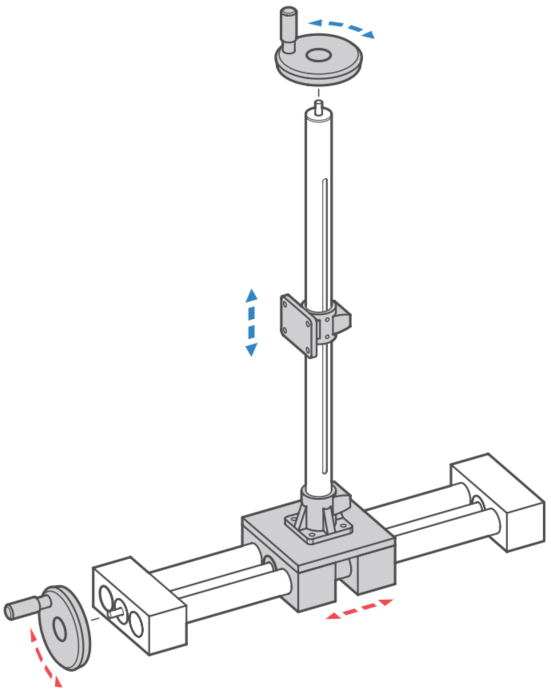

Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodů a převodových jednotek umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány. kolmo nebo rovnoběžně k sobě.
3D konfigurace zdvižné převodovky (CAD)
Nebo v případě zájmu na vyžádání info@mnsystems.cz
