Popis:

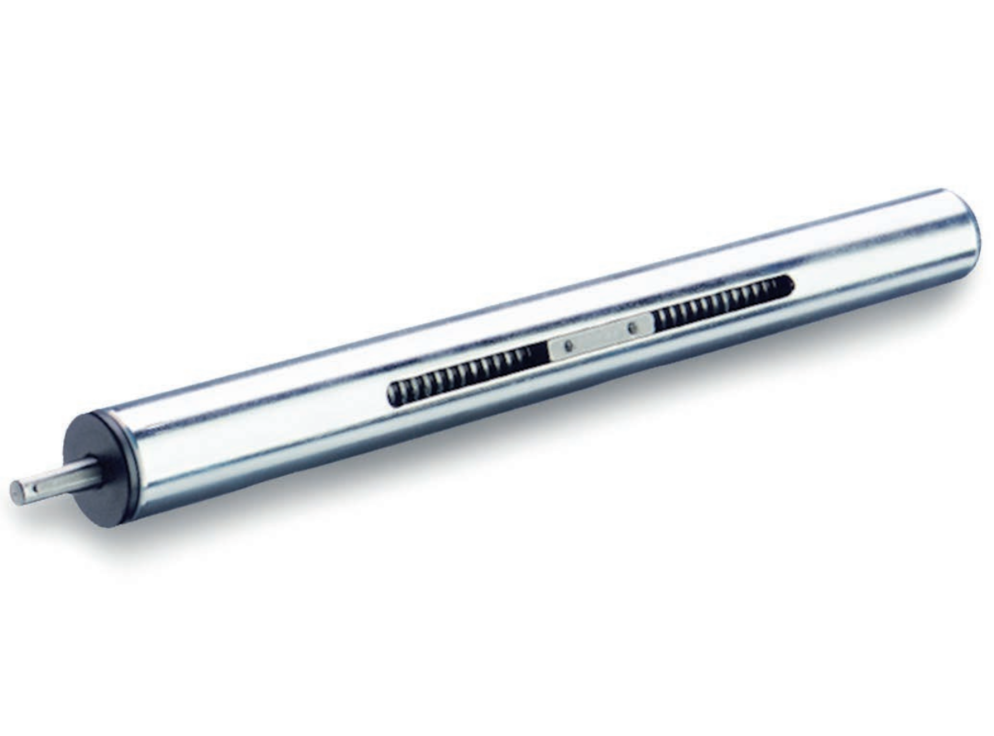

Vodicí trubky lineárních jednotek VE1R jsou vyrobeny z chromované oceli nebo z lesklé nerezové přesné oceli. Ve vodicí trubce je instalováno průběžné vřeteno s kuličkovými ložisky na každé straně. Matice vřetena přenáší lineární pohyby na lineární jednotku konektoru prostřednictvím hnacího klíče podél vodicí drážky.

Otvor vodicího prvku tvoří pevný lineární kruhový společně s vodicí trubkou. Více typů konektorů je k dispozici na výběr a může nastavit nebo upnout pro malou vůli pomocí drážkovaného otvoru. V závislosti na konstrukci je možné díl se upevňuje k vodicímu prvku nebo k vodicímu prvku samotný vodicí prvek je instalován na místě použití. tak, aby se celá lineární jednotka pohybovala společně.

Možné příslušenství je již zohledněno v výběru lineárních jednotek podle možností uvedených v tabulkách. Tím je zajištěno např, že délky čepů z1 a z2 jsou vhodné pro upevnění příslušenství. Lineární jednotka a příslušenství nejsou součástí dodávky lineárních jednotek a je třeba je objednat zvlášť.

Nastavitelné ruční páky jsou určeny pro opakované, upínání vodicích prvků bez použití nářadí. Pod označením HSK jsou k dostání samostatně pro individuální použití a v jiných provedeních. Srovnání s šestihranným šroubem ovládaným nástrojem, je šroub upínací síla dosažitelná pomocí nastavitelného ručního šroubu. ruční pákou je nižší díky kratší délce páky.


ve1r1

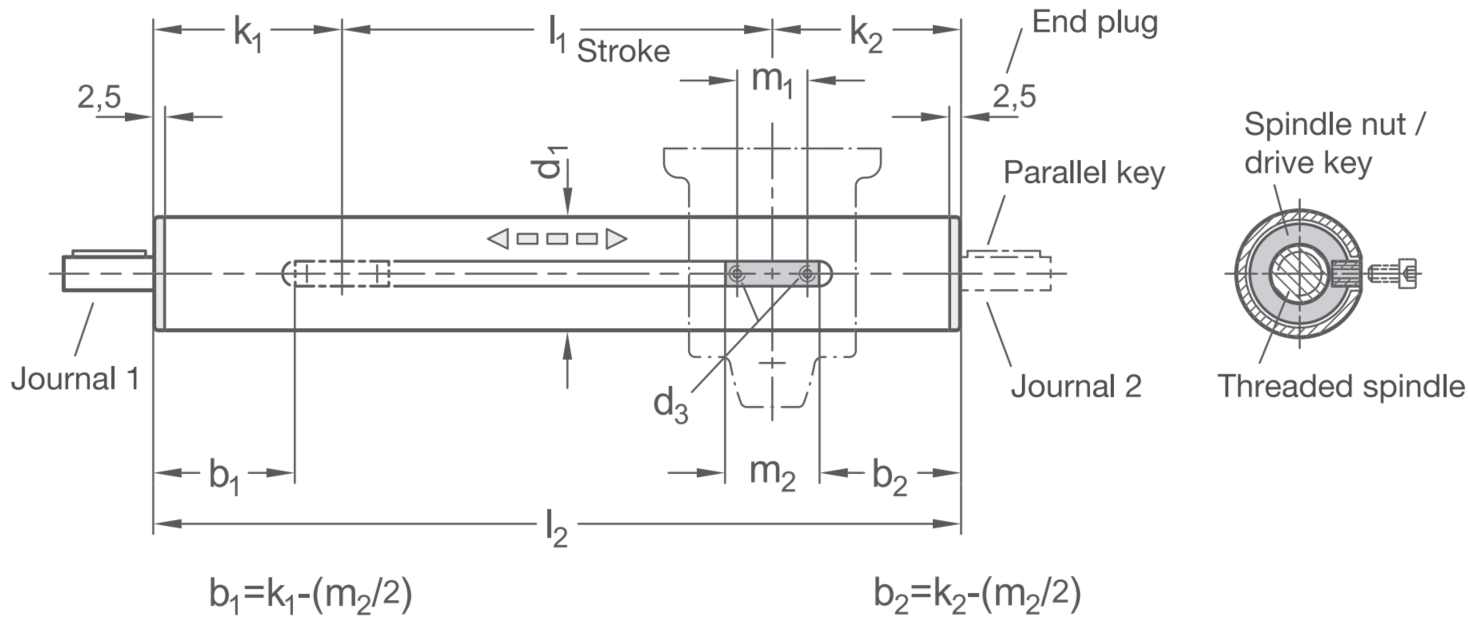

Rozměry:

Rozměry
d1
l1
k1 k2 d3 l2
m1 m2
18 350 40 40 M3 490 17 24
30 1250 57 57 M4 1455 23 38
40 1570 70 70 M5 1805 42 54
50 1565 75 75 M6 1805 42 54
60 1520 88 88 M8 1805 58 70



l1 ... maximální zdvih

k1 ... minimální vzdálenost od okraje 1

k2 ... minimální vzdálenost od okraje 2

l2 ... maximální celková délka (k1 + l1 + k2)


Objednací kód: VE1R - d1 - w - l1 - k1 - k2 - r - p - z1 - z2 | Příklad objednání: VE1R-30-ST-1200-60-60-RH-4-B-A

VE1R ... jednotrubková jednotka

d1 ... vnější průměr

w ... materiál

       ST = ocel

        • Vodicí trubka, DIN EN 10305-4: Ocel, chromovaná

        • Vřeteno s trapézovým / jemným závitem: Ocel, s kuličkovým ložiskem

        • Matice vřetena: červená mosaz / Koncová zátka: plast

       ED = nerezová ocel

        • Vodicí trubky, EN 10216-5: nerezová ocel AISI 304

        • Trapézový / jemný závit vřetena: AISI 303, s kuličkovým ložiskem

        • Matice vřetena: červená mosaz / Koncová zátka: plast

l1 ... zdvih

k1 ... vzdálenost od okraje 1

k2 ... vzdálenost od okraje 2

r ... směr stoupání závitu šroubu

       RH = pravý závit

       LH = levý závit

p ... stoupání šroubovice

z1 ... čep 1 (možnosti naleznete zde)

z2 ... čep 2 (možnosti naleznete zde)


d1
Ø šroubu
Stoupání šroubovice Ø čepu Délka čepu B Délka čepu C
Délka čepu D
Délka čepu E
Délka čepu F
Volitelná délka čepu
Trapézový závit Jemný závit, metrický
d2 l3
l4 l5 l6 l7 l8
18 10 3 1 6 16 28 44 - - 16...65
30 14 4 1 8 16 36 52 31 67 16...67
40 20 4 1 12 17 42 59 32 74 17...74
50 20 4 1 12 18 42 60 33 75 18...75
60 24 5 1,5 14 19 42 61 34 76 19...76



Čep z1

Čep
z1

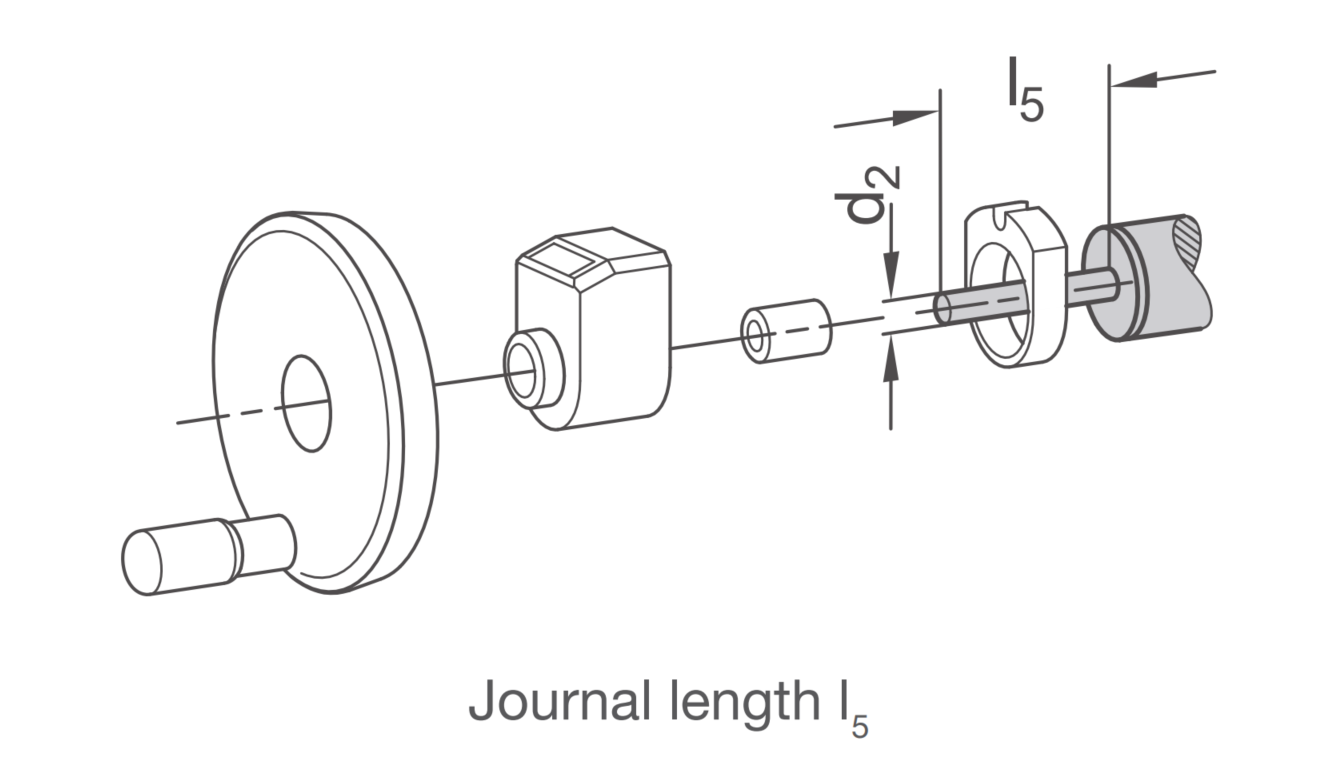

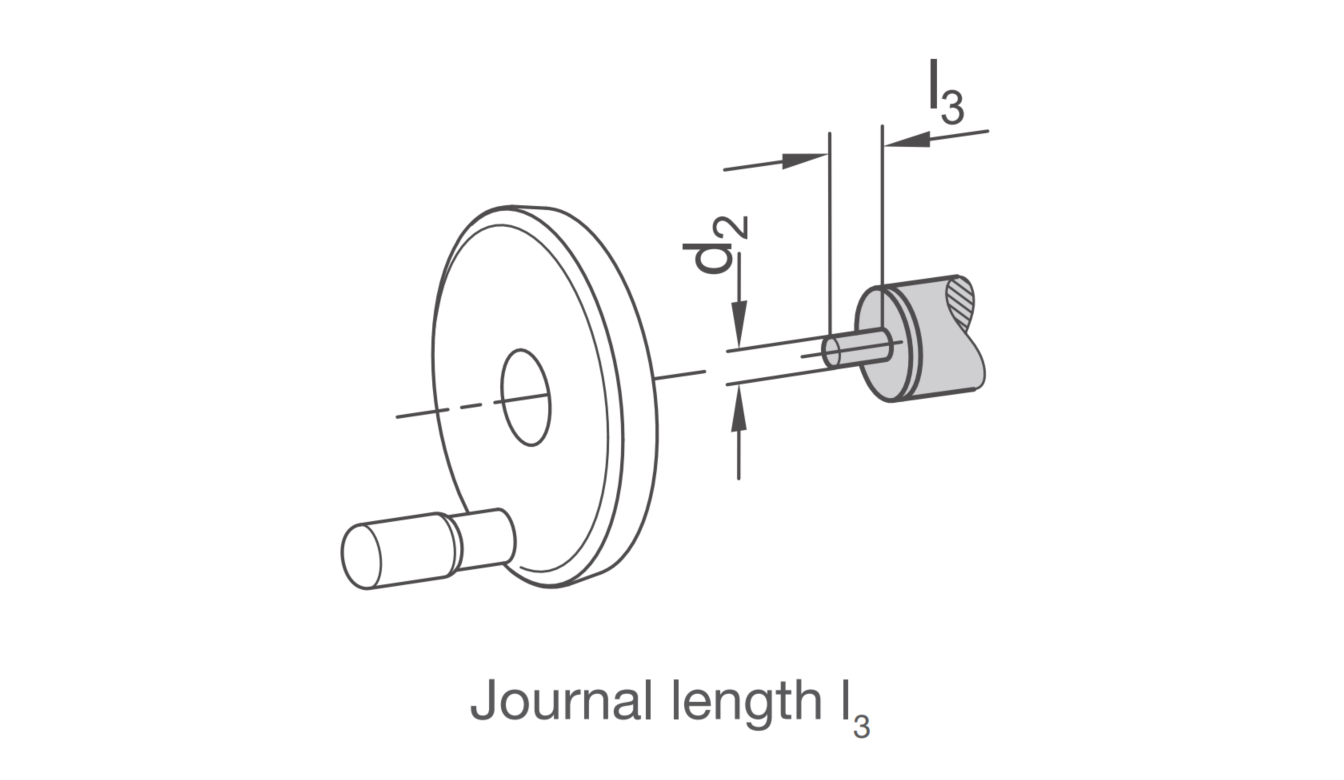

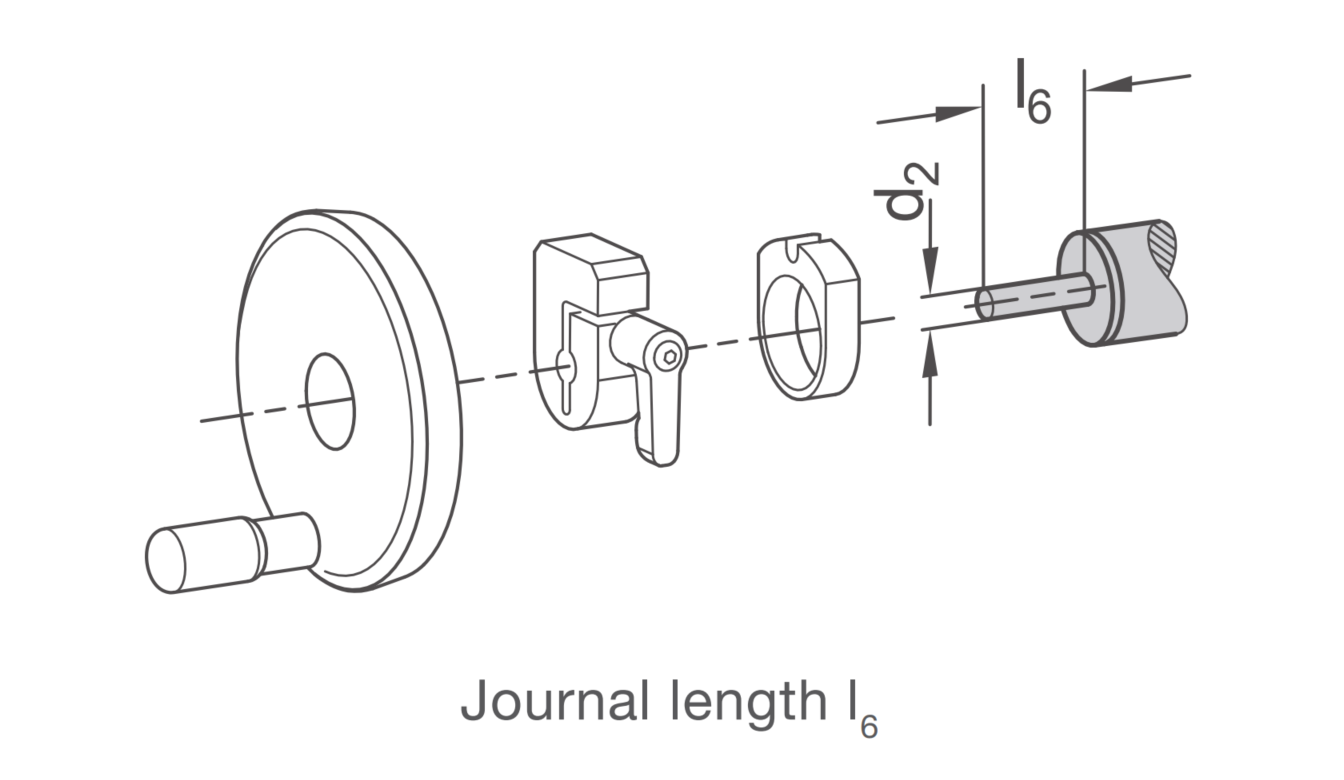

B Čep pro ruční kolo D Čep pro ukazatel polohy a ruční kolo E Čep pro distanční desku a ruční kolo (pouze pro d1 ≥ 30)
kod z1 b k kod z1 b k kod z1 b k

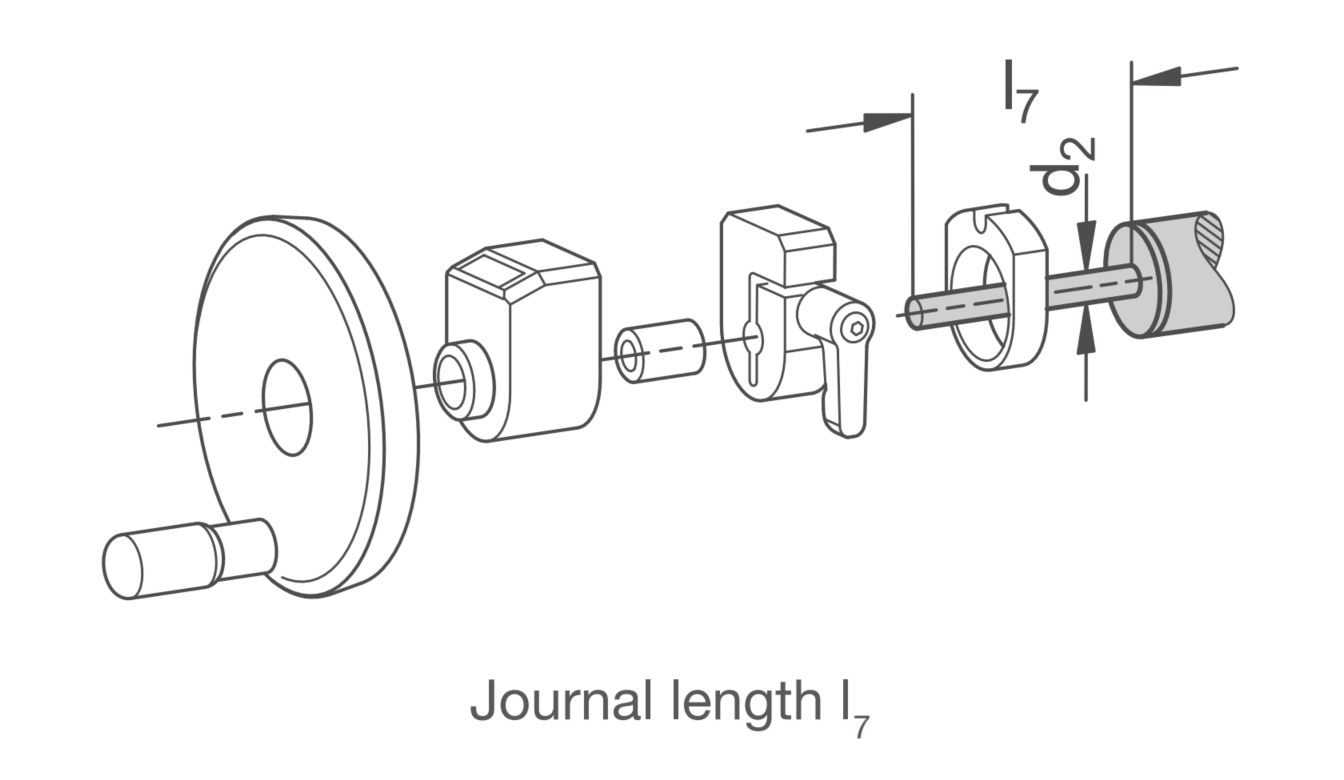

F Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d1 ≥ 30)

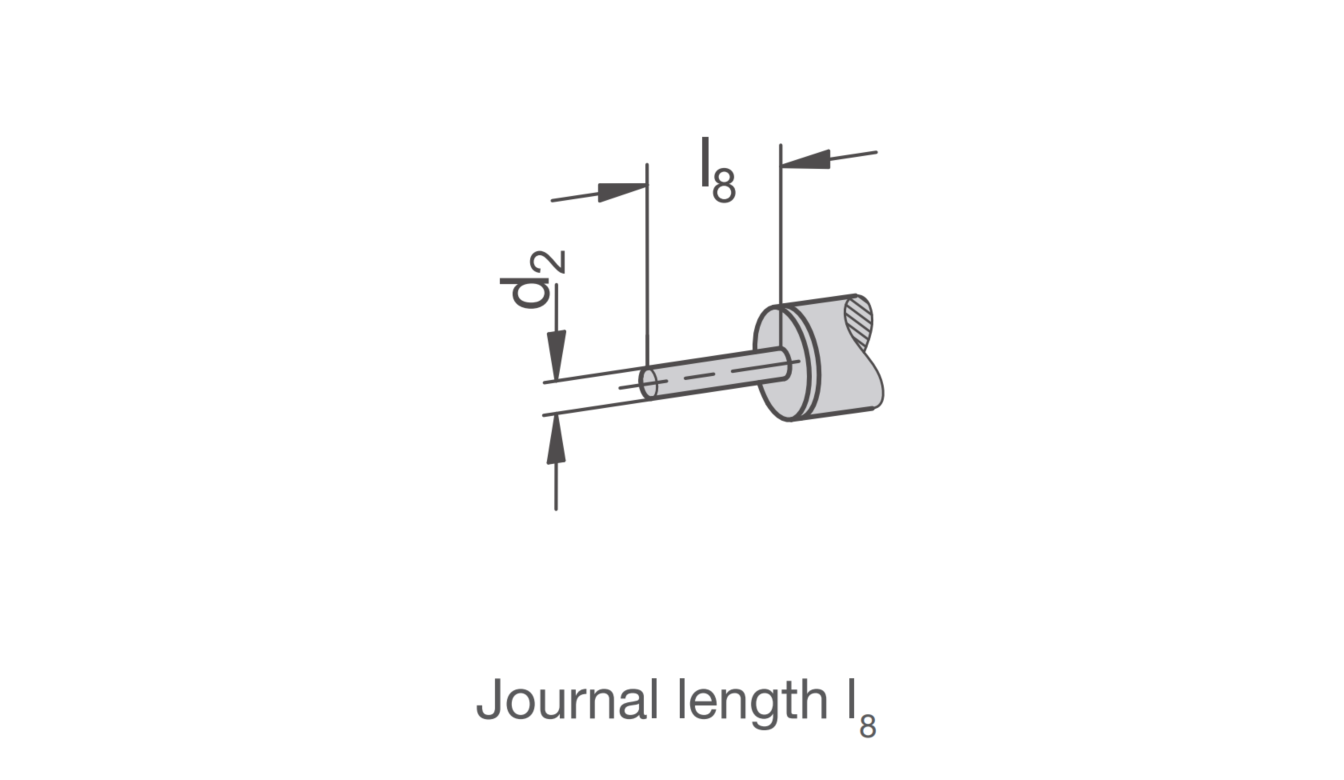

Gxx Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8)
Hxx Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8)
kod z1 b k kod z1 b k kod z1 b k



Čep z2

Čep
z2

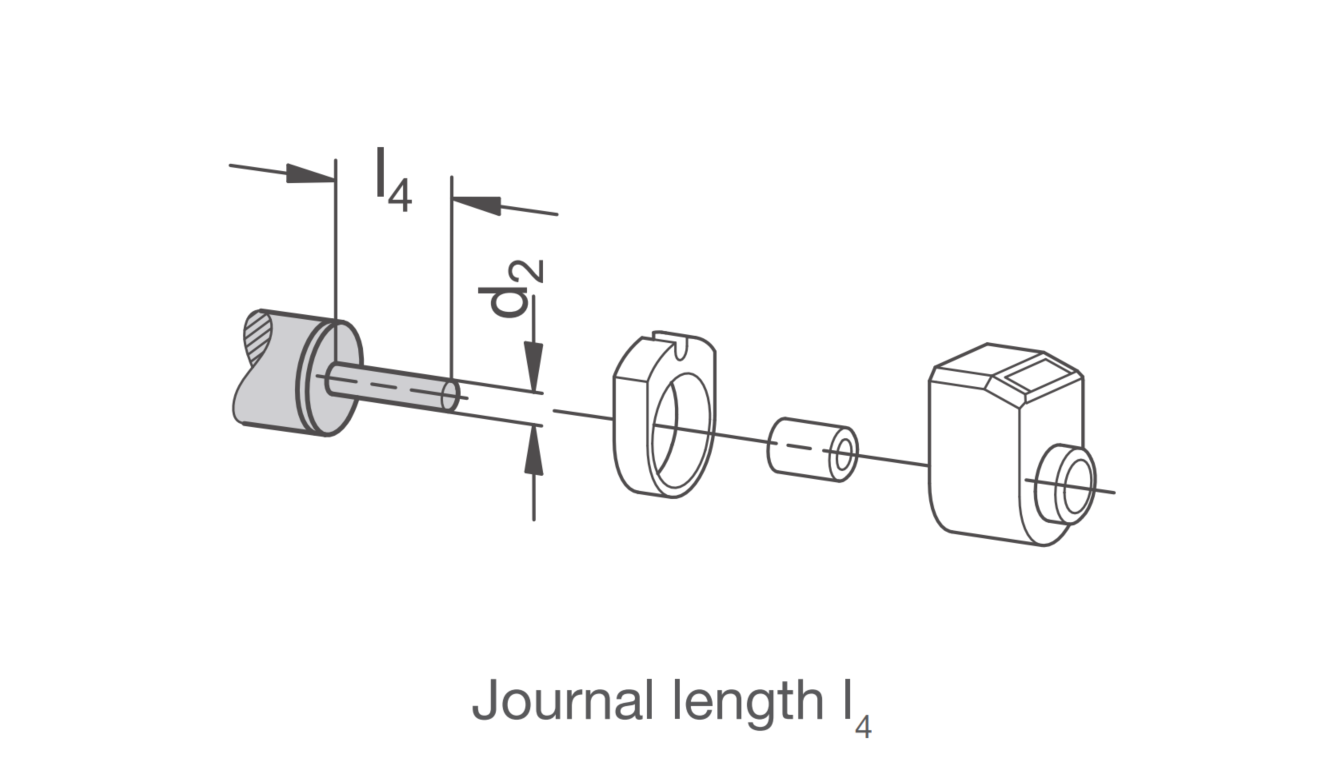

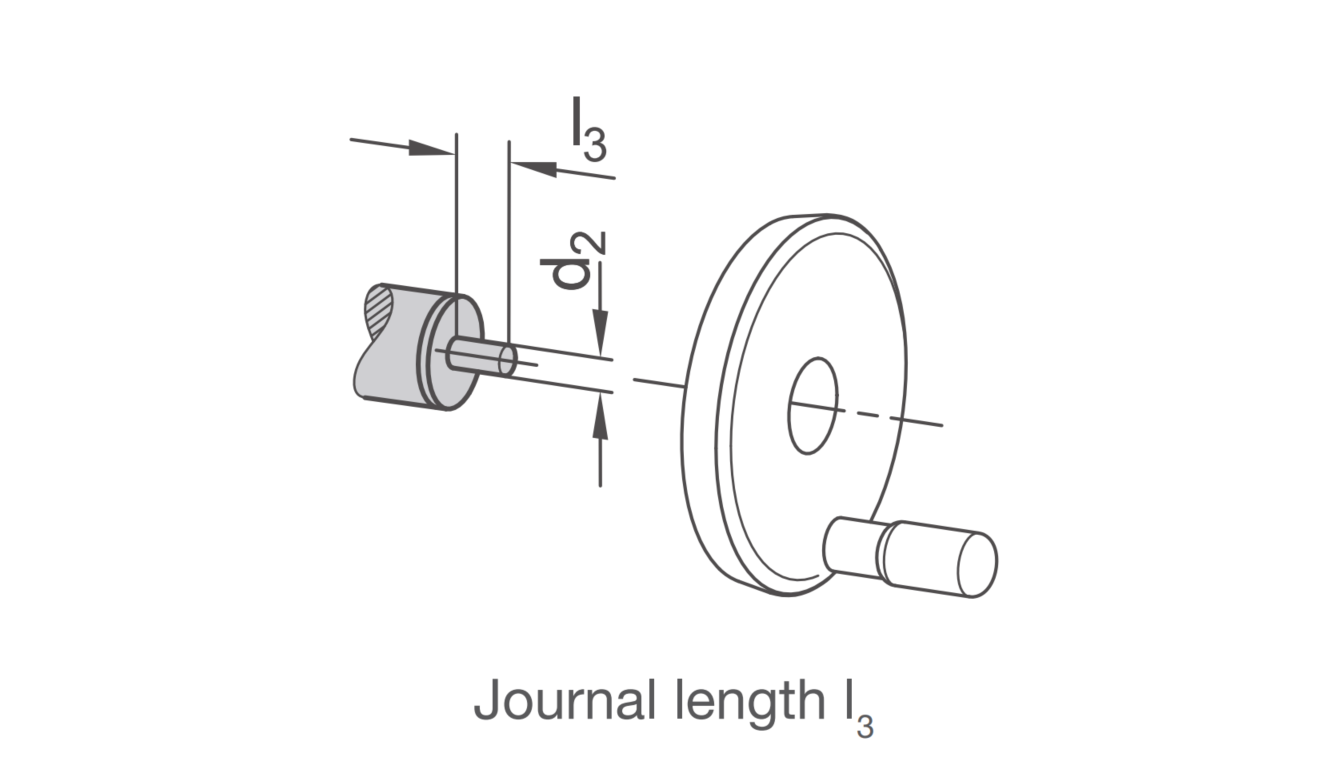

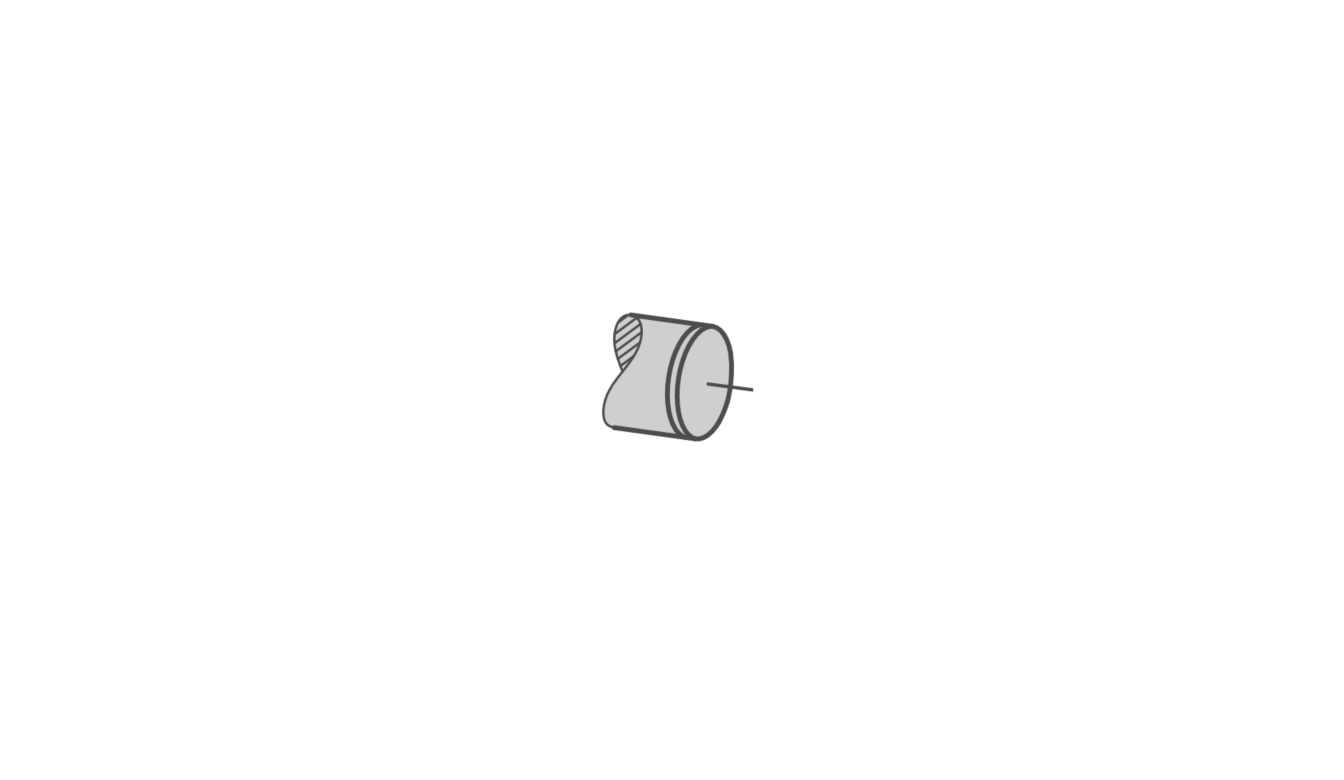

A Bez čepu B Čep pro ruční kolo C Čep pro ukazatel polohy
kod z2 a k kod z2 a k kod z2 a k

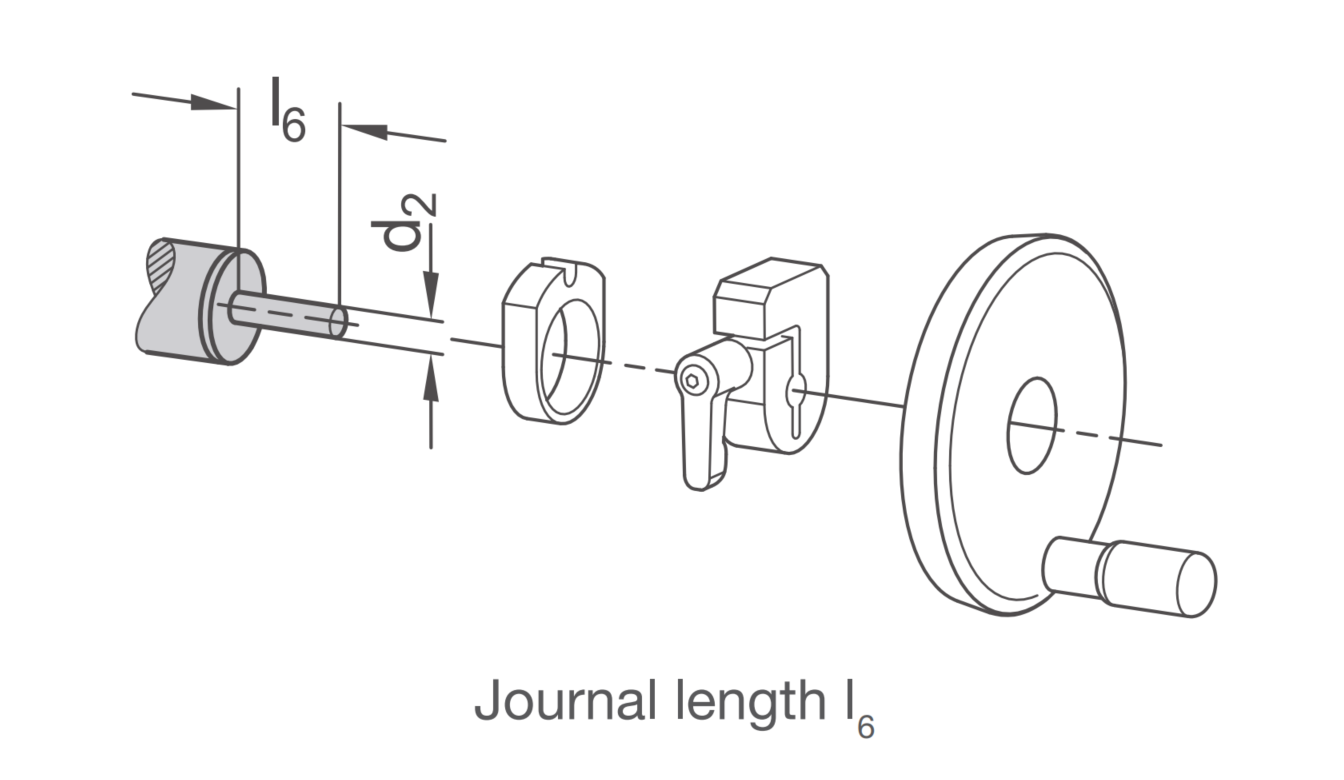

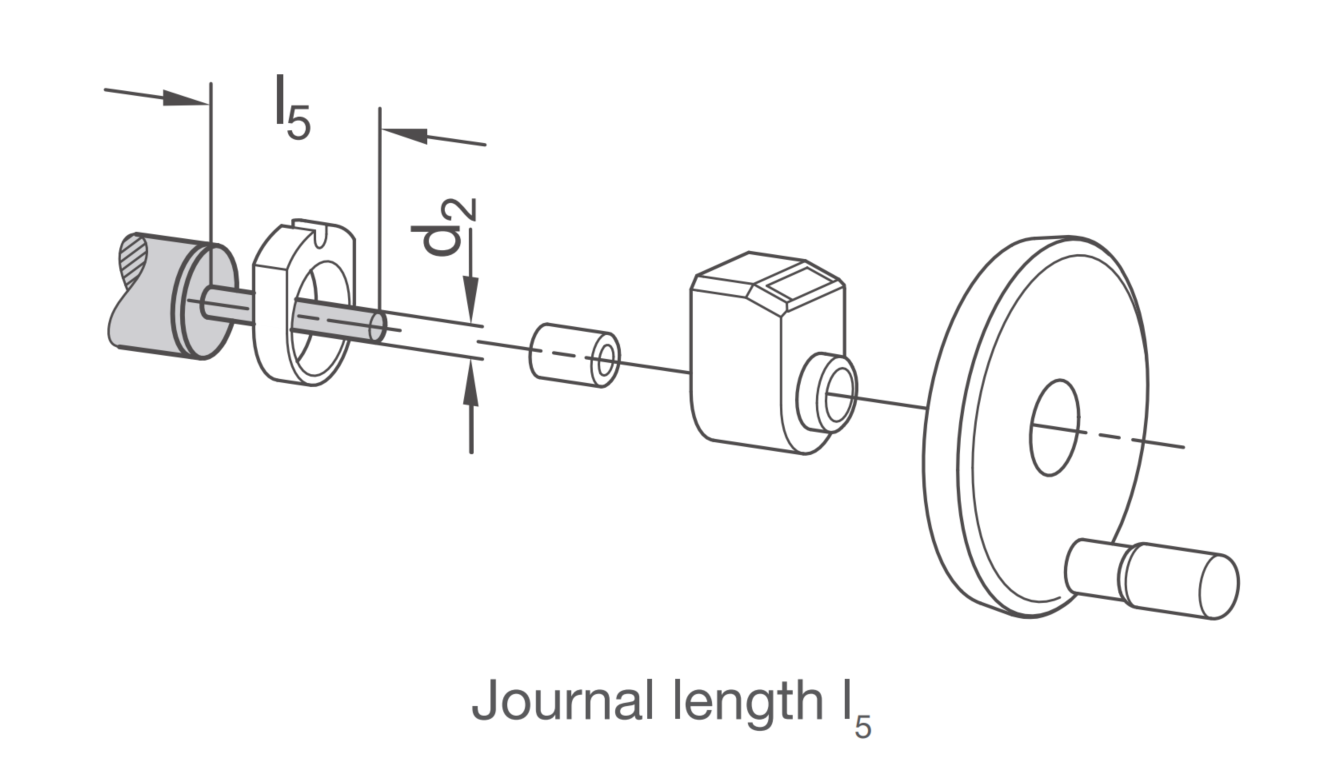

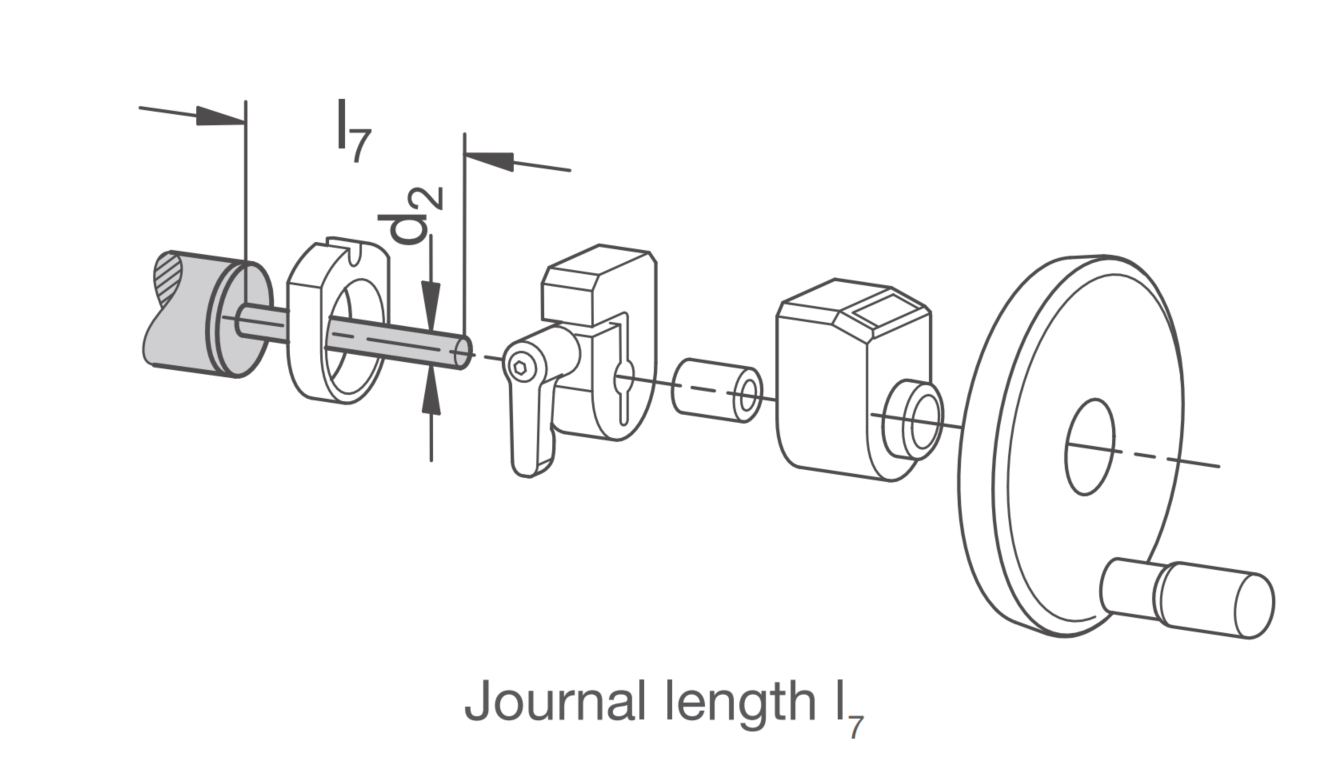

D Čep pro ukazatel polohy a ruční kolo E Čep pro distanční vložku desku a ruční kolo (pouze pro d1 ≥ 30) F Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d1 ≥ 30)
kod z2 a k kod z2 a k kod z2 a k

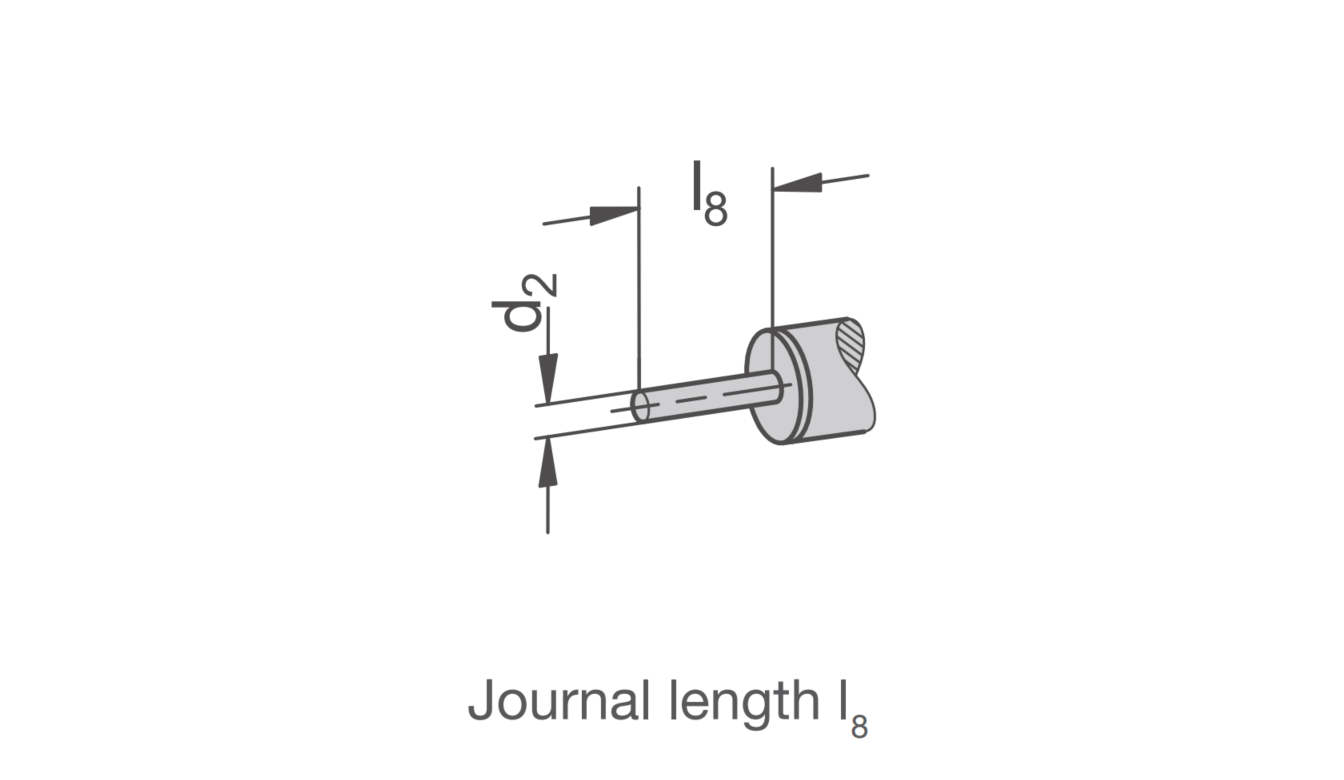

Gxx Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) Hxx Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8) bila
kod z2 a k kod z2 a k bila

Jezdci jednotrubkových jednotek

Jednotrubková jednotka se stane funkční osou až po připojení konektoru lineární jednotky. Jezdci lineárních jednotek jsou k dispozici v různých provedeních pro různé aplikace. Pro zjednodušení procesu výběru je zde uveden jejich přehled.

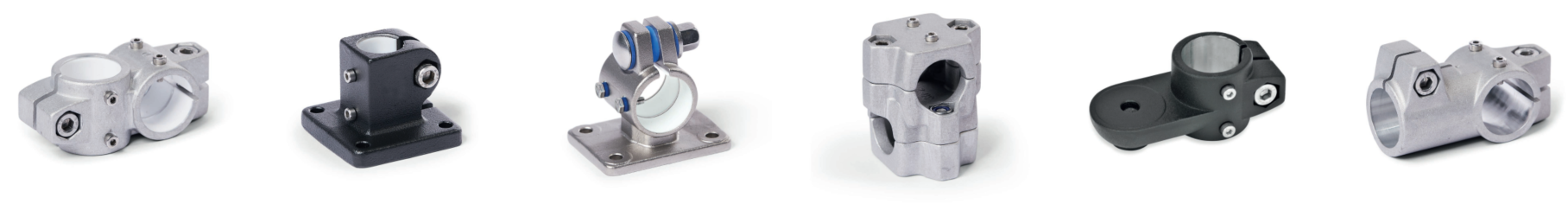

spodni2


Technická data

td1td2

Výstupní hřídel lineární jednotky Fx [N]
Fy [N] Fz [N] Mx My
Mz
l = 500 l = 500 l = 1000 l = 1500 l = 500 l = 1000 l = 1500 [Nm] [Nm] [Nm]
18 400 80 15 - 65 10 - 1,5 4,5 4,5
30 850 500 70 15 550 55 10 6,5 15 15
40 1100 2150 250 65 1900 150 50 15 42 42
50 1750 3100 650 150 3100 650 150 29 69 69
60 2600 4550 7500 400 4550 1400 350 45 125 125

Průhyb / pružná deformace:td3

Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Pro uvedené hodnoty činí přibližně 0,4 mm. Tato deformace je zde znázorněna na příkladu síly Fz.

Aplikace

pr mon 1pr mon 2
























Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodovek (YLS a YTS) a propojovacích hřídelí umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány kolmo nebo rovnoběžně na sebe.

pr mon 3pr mon 4pr mon 5

Příslušenství

vzhvzpmvzpe




vzkvzdrvzdv




vzddvayk

Katalogový list

KATALOGOVÝ LIST
