Popis:

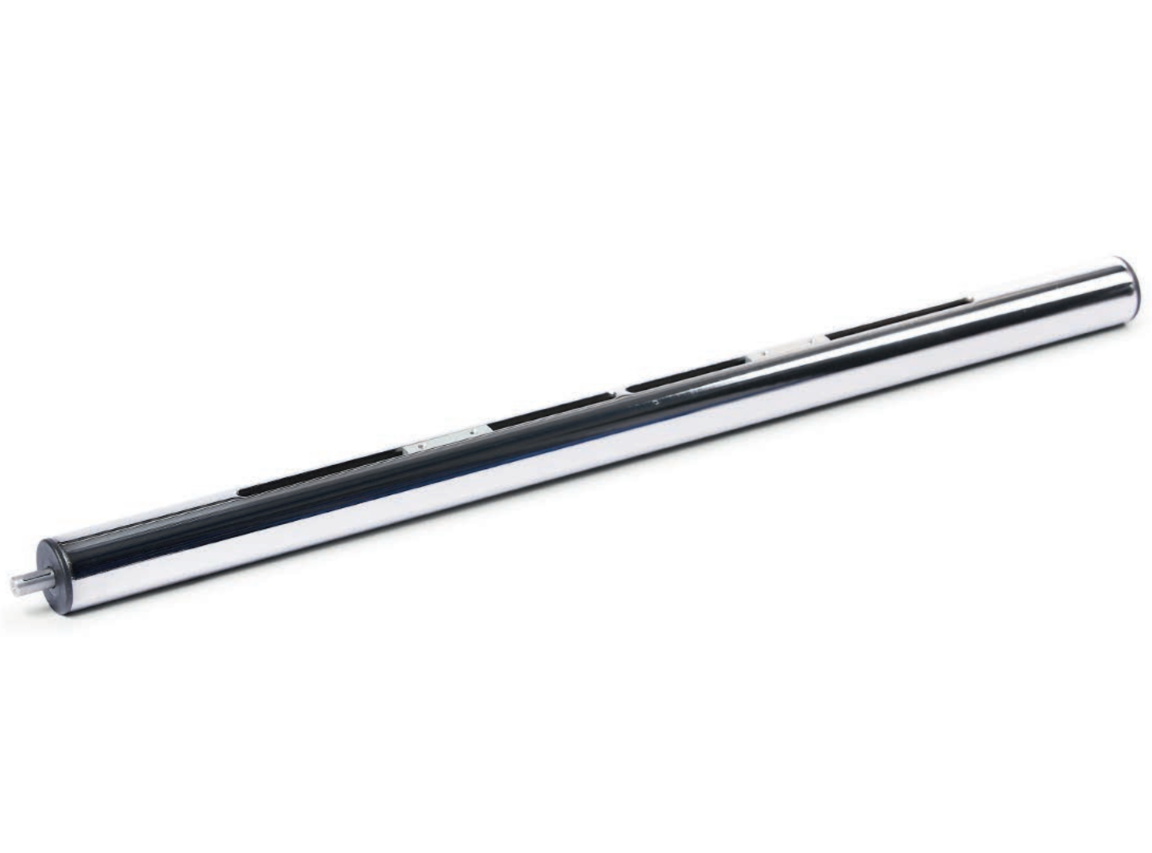

Vodicí trubky lineárních jednotek VE2R jsou vyrobeny ze z chromované oceli nebo lesklé nerezové oceli. přesné trubky. Vřeteno s kuličkovými ložisky na obou stranách je instalováno ve vodicí trubce. To je se skládá z jedné části s levotočivým závitem a jeden s pravým závitem. Matice vřetena umístěné vlevo a vpravo přenášejí symetrické a protichůdné lineární pohyby na... dvěma konektorům lineárních jednotek prostřednictvím dvou hnacích per podél vodicí drážky.

Otvory vodicích prvků tvoří spolu s vodicí trubkou pevné lineární kruhové vedení. Na výběr je více typů konektorů, které lze nastavit nebo upnout pro malou vůli pomocí drážkovaného otvoru. Posouvané díly se upevňují na vodicí prvek, například při úpravě formátu, kdy se jedno boční vedení symetricky posouvá do různých šířek.

Možné příslušenství je zohledněno již při výběru lineárních jednotek podle možností uvedených v tabulkách. Tím je zajištěno, že např. délky čepů z 1 a z2 jsou vhodné pro připevnění příslušenství. Konektory lineární jednotkyss a příslušenství nejsou součástí lineárních jednotek a je třeba je objednat zvlášť.

Nastavitelné ruční páky jsou určeny pro opakované, upínání vodicích prvků bez použití nářadí. Pod označením HSK jsou k dostání samostatně pro individuální použití a v jiných provedeních. Srovnání s šestihranným šroubem ovládaným nástrojem, je šroub upínací síla dosažitelná pomocí nastavitelného ručního šroubu. pákou je nižší z důvodu kratší délky páky.


ve2r

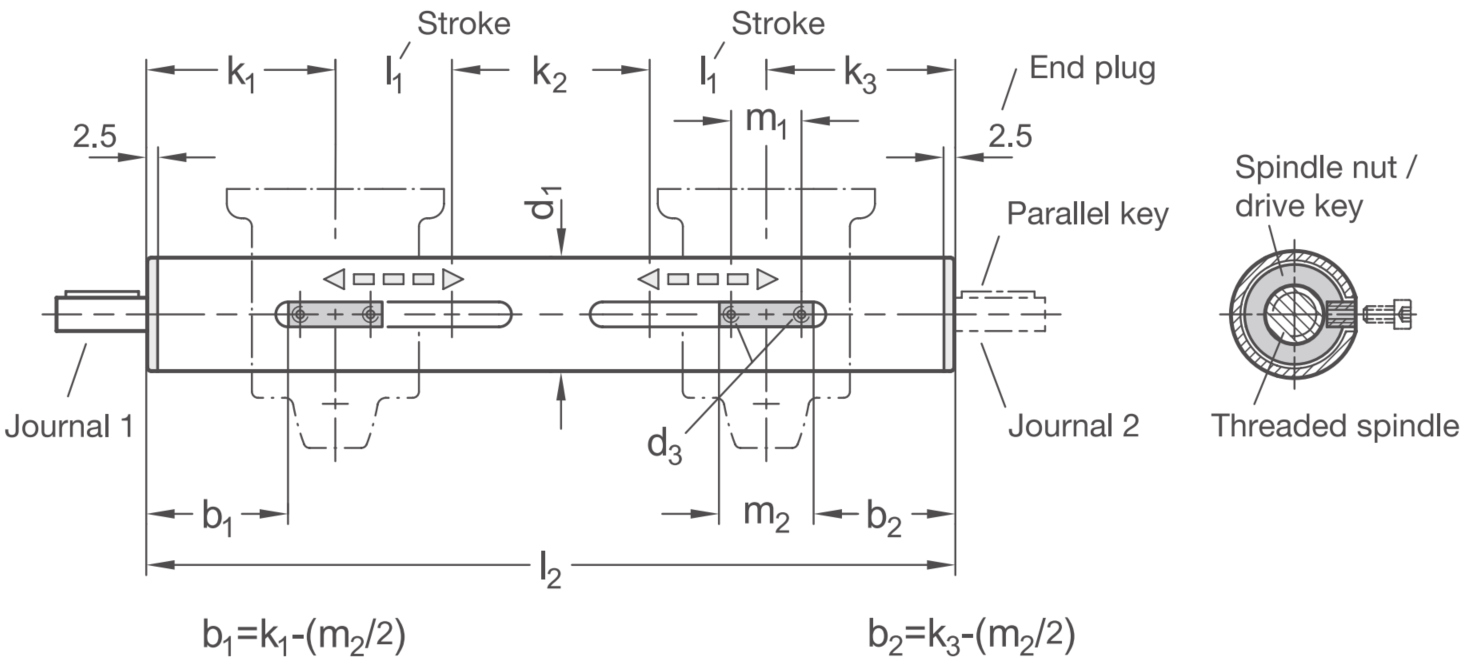

Rozměry:

Rozměry
d1
l1
k1 k2 k3 d3 l2
m1 m2
18 167 40 32 40 M3 505 17 24
30 601 57 50 57 M4 1455 23 38
40 753 70 66 70 M5 1805 42 54
50 748 75 70 75 M6 1805 42 54
60 715 93 90 93 M8 1805 58 70



l1 ... maximální zdvih

k1 ... minimální vzdálenost od okraje 1

k2 ... minimální vzdálenost jezdců

k3 ... minimální vzdálenost od okraje 2

l2 ... maximální celková délka (k1 + l1 + k2)


Objednací kód: VE2R - d1 - w - l1 - k1 - k2 - k3 - r - p - z1 - z2 | Příklad objednání: VE2R-30-ST-1200-60-60-70-RH-4-B-A

VE2R ... jednotrubková jednotka

d1 ... vnější průměr

w ... materiál

       ST = ocel

        • Vodicí trubka, DIN EN 10305-4: Ocel, chromovaná

        • Vřeteno s trapézovým / jemným závitem: Ocel, s kuličkovým ložiskem

        • Matice vřetena: červená mosaz / Koncová zátka: plast

       ED = nerezová ocel

        • Vodicí trubky, EN 10216-5: nerezová ocel AISI 304

        • Trapézový / jemný závit vřetena: AISI 303, s kuličkovým ložiskem

        • Matice vřetena: červená mosaz / Koncová zátka: plast

l1 ... zdvih

k1 ... vzdálenost od okraje 1

k2 ... vzdálenost jezdců

k3 ... vzdálenost od okraje 2

r ... směr stoupání závitu šroubu

       RH = pravý závit na čepu z1, levý závit na čepu z2

       LH = levý závit na čepu z1, pravý závit na čepu z2

p ... stoupání šroubovice

z1 ... čep 1 (možnosti naleznete zde)

z2 ... čep 2 (možnosti naleznete zde)


d1
Ø šroubu
Stoupání šroubovice Ø čepu Délka čepu B Délka čepu C
Délka čepu D
Délka čepu E
Délka čepu F
Volitelná délka čepu
Trapézový závit Jemný závit, metrický
d2 l3
l4 l5 l6 l7 l8
18 10 3 1 6 16 28 44 - - 16...65
30 14 4 1 8 16 36 52 31 67 16...67
40 20 4 1 12 17 42 59 32 74 17...74
50 20 4 1 12 18 42 60 33 75 18...75
60 24 5 1,5 14 19 42 61 34 76 19...76



Čep z1

Čep
z1
B Čep pro ruční kolo D Čep pro ukazatel polohy a ruční kolo E Čep pro distanční desku a ruční kolo (pouze pro d1 ≥ 30)
kod z1 b k kod z1 b k kod z1 b k
F Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d1 ≥ 30)
Gxx Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8)
Hxx Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8)
kod z1 b k kod z1 b k kod z1 b k



Čep z2

Čep
z2
A Bez čepu B Čep pro ruční kolo C Čep pro ukazatel polohy
kod z2 a k kod z2 a k kod z2 a k
D Čep pro ukazatel polohy a ruční kolo E Čep pro distanční vložku desku a ruční kolo (pouze pro d1 ≥ 30) F Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d1 ≥ 30)
kod z2 a k kod z2 a k kod z2 a k
Gxx Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) Hxx Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8) bila
kod z2 a k kod z2 a k bila

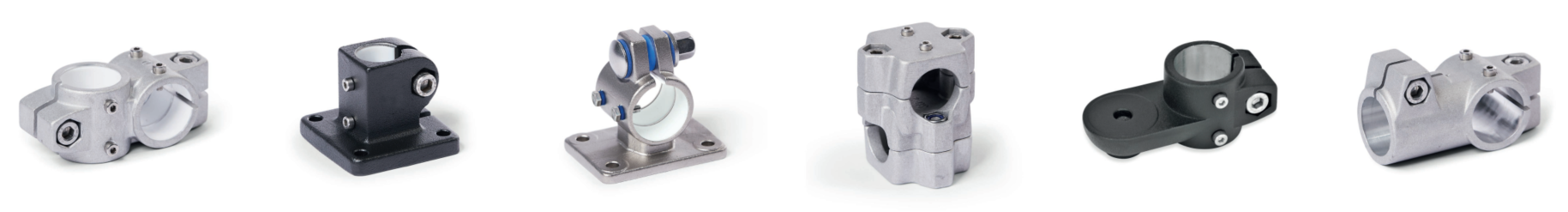

Jezdci jednotrubkových jednotek

Jednotrubková jednotka se stane funkční osou až po připojení konektoru lineární jednotky. Jezdci lineárních jednotek jsou k dispozici v různých provedeních pro různé aplikace. Pro zjednodušení procesu výběru je zde uveden jejich přehled.

spodni4


Technická data

td1td2

Výstupní hřídel lineární jednotky Fx [N]
Fy [N] Fz [N] Mx My
Mz
l = 500 l = 500 l = 1000 l = 1500 l = 500 l = 1000 l = 1500 [Nm] [Nm] [Nm]
18 400 80 15 - 65 10 - 1,5 4,5 4,5
30 850 500 70 15 550 55 10 6,5 15 15
40 1100 2150 250 65 1900 150 50 15 42 42
50 1750 3100 650 150 3100 650 150 29 69 69
60 2600 4550 7500 400 4550 1400 350 45 125 125

Průhyb / pružná deformace:td3

Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Pro uvedené hodnoty činí přibližně 0,4 mm. Tato deformace je zde znázorněna na příkladu síly Fz.

Aplikace

pr mon 1pr mon 2
























Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodovek (YLS a YTS) a propojovacích hřídelí umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány kolmo nebo rovnoběžně na sebe.

pr mon 3pr mon 4pr mon 5

Příslušenství

vzhvzpmvzpe




vzkvzdrvzdv




vzddvayk
