Jezdec s přírubou FS.E

Zpět na: Jezdci jednotrubkových jednotek

csm Icon Made in Germany 2014 10 17 98fc6f88fe






Objednací kód: FS.E - d1 - k - z - o | Příklad objednání: FS.E-B30-56-1-8
FS.E ... jezdec s přírubou
d1 ... Ø d1 - svěrný spoj 1
k ... hloubka svěrného spoje
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005 (černý)
       8 = hliníková slitina, matná

Popis:

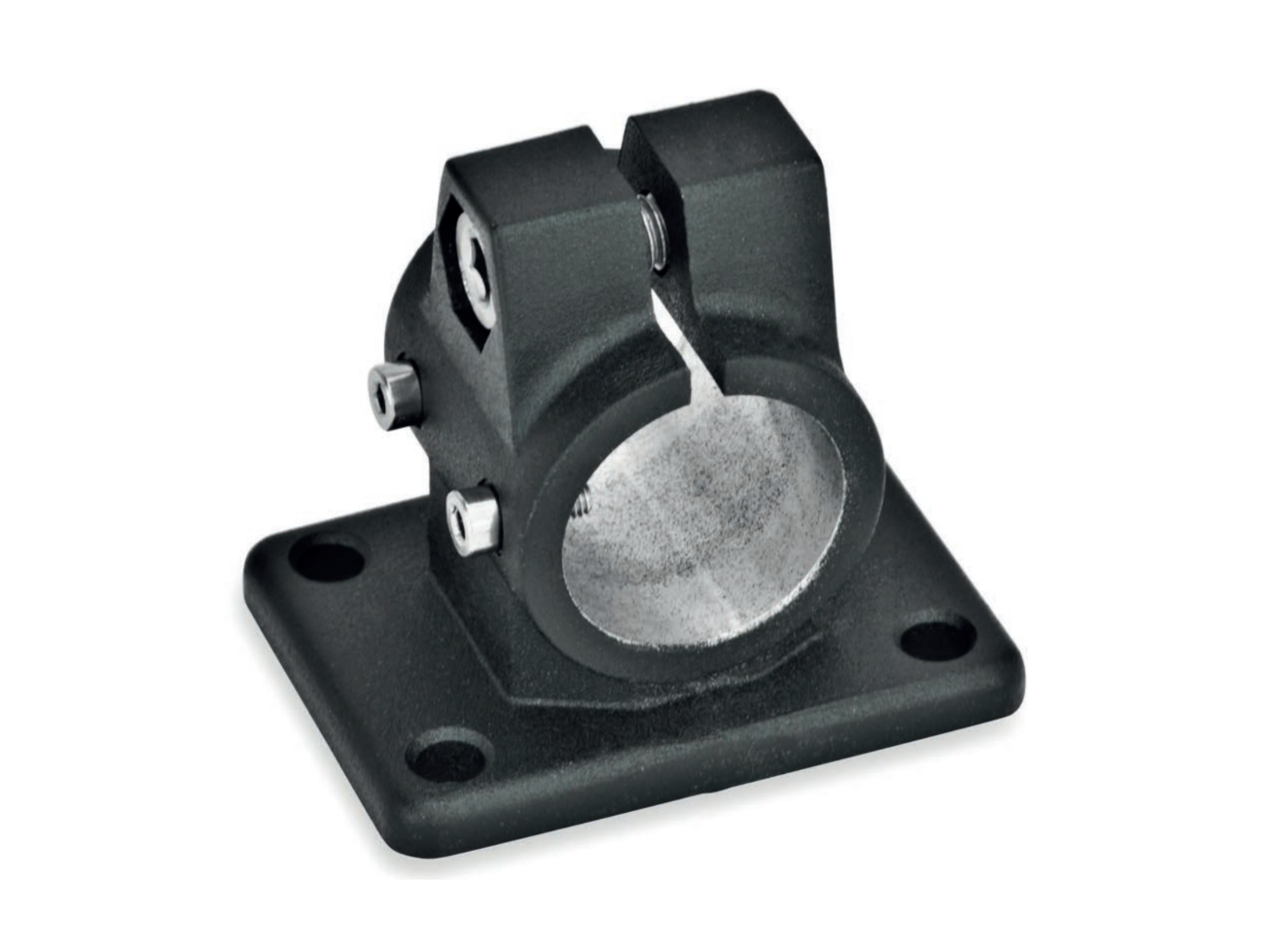

Přírubové lineární konektory FS.E z tlakového odlitku hliníku mají drážkovaný otvor opracovaný řezáním s posuvnou vložkou nebo bez ní. To je uspořádán v rovině rovnoběžné s čelní stranou konektoru. příruby.

Spolu s vodicí trubkou lineární jednotky, tvoří otvor vodicího prvku pevnou lineární kruhovou jednotku. vodicí mechanismus, který lze nastavit a upnout. s malou vůlí. Hnací pera přenášejí lineární pohyb lineární jednotky do konektoru lineární jednotky.

V závislosti na konstrukci je pohybovaný díl připevněna k vodicímu prvku nebo k vodicímu prvku. sám instalován na místě použití tak, že se se celá lineární jednotka pohybovala společně. V místě šroubu, šroub s vnitřním šestihranem nebo nastavitelná ruční páka. zmenšuje velikost otvoru vodicího prvku.

Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HSK, jsou k dispozici samostatně pro individuální použití a v dalších provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínání. síla dosažitelná pomocí nastavitelné ruční páky je nižší z důvodu kratší délky páky.

fs.e

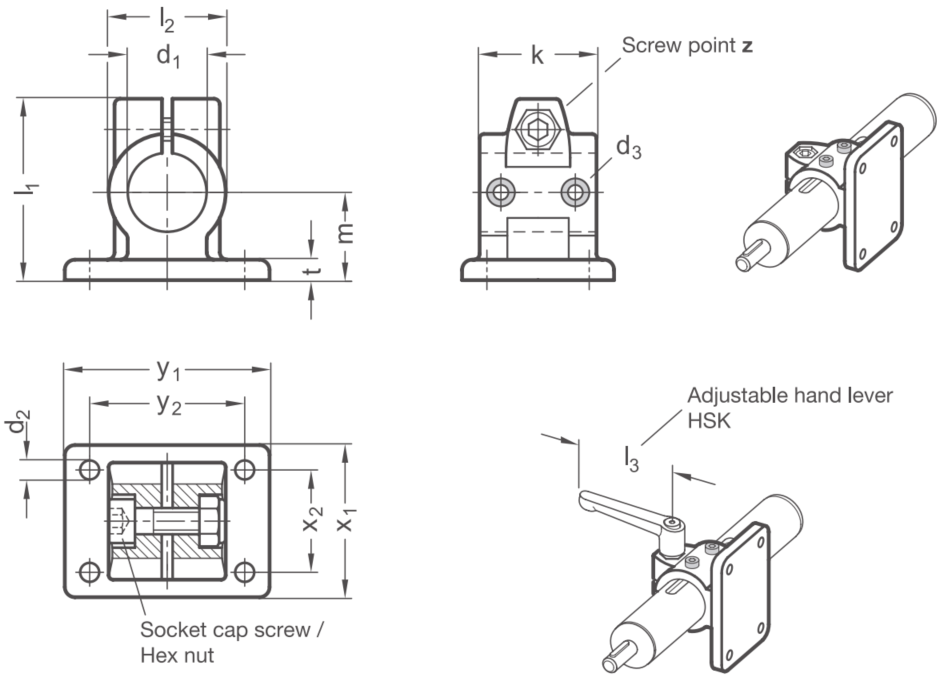

 Rozměry:

Svěrný spoj 1
 Rozměry (mm)
 Šroub Příslušenství
d1
 HSK* pro z
Bez kluzného pouzdra
 S kluzným pouzdrem
 k d2 d3 l1 l2 m t x1 x2 y1 y2 I3
B 30 G 30 40 6,5 M4 62 40 30 7 52 35 70 53 M8x25 78
B 30 G 30 56 8,5 M4 83 56 42 10 78 52 108 82 M10x35 -
B 40 G 40 56 8,5 M5 83 56 42 10 78 52 108 82 M10x35 92
B 40 G 40 65 11 M5 95 65 50 14 92 62 128 98 M10x50 -
B 50 G 50 65 11 M6 95 65 50 14 92 62 128 98 M10x50 92
B 60 G 60 80 11 M8 112 80 60 14 110 74 154 118 M10x50 92
