Křížový jezdec KK.E
Objednací kód: KK.E - d1 - d2 - z - o | Příklad objednání: KK.E-B18-B18-1-8
KK.E ... křížový jezdec
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005 (černý)
8 = hliníková slitina, matná
ED = nerezová ocel, matná
Popis:

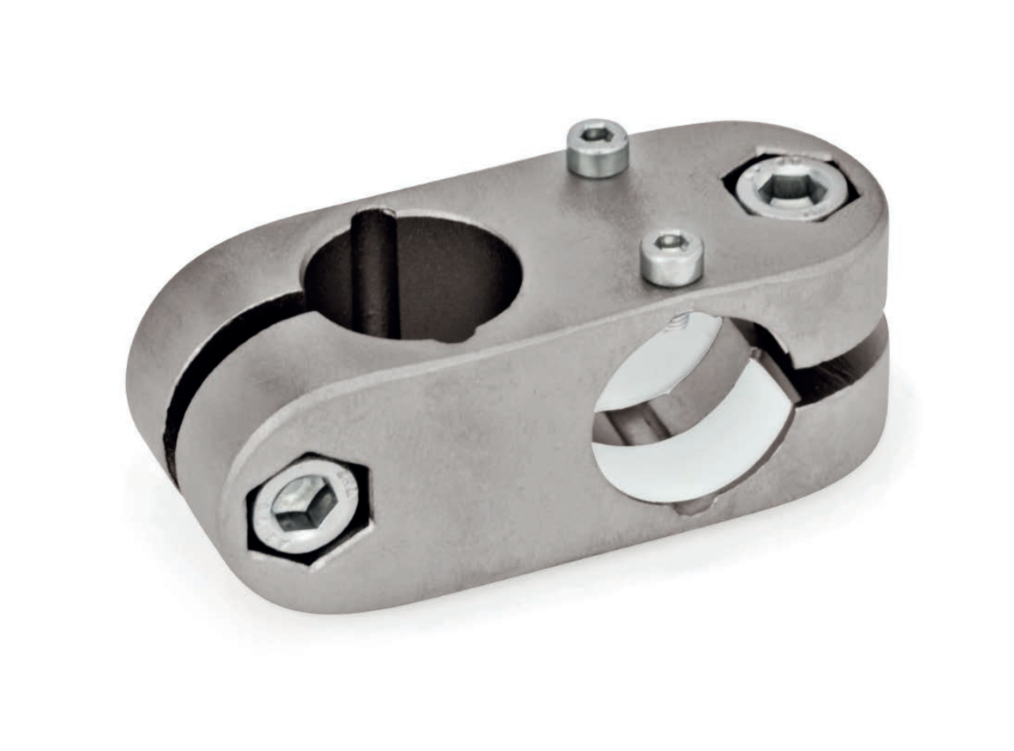

Křížoví jezdci KK.E z tlakově litého hliníku nebo přesně lité nerezové oceli mají drážkované upínací body a otvory pro vodicí prvky opracované řeznou metodou, s posuvnou vložkou nebo bez ní. Otvory jsou posunuty v rovině a uspořádány pod úhlem 90°.
Spolu s vodicí trubkou lineární jednotky tvoří otvory pro vodicí prvky pevný lineární kruhový vodicí mechanismus, který lze nastavit a upnout pro malou vůli. Hnací pera přenášejí lineární pohyb lineární jednotky na konektor lineární jednotky.
V závislosti na konstrukci se k vodicímu prvku připevní pohybovaný díl nebo se samotný vodicí prvek nainstaluje na místo použití tak, že se celá lineární jednotka pohybuje společně. V místech šroubů se šestihrannou hlavicí nebo nastavitelnými ručními pákami se zmenší otvor vodicího prvku nebo velikost upínacího bodu.
Nastavitelné ruční páky jsou určeny k opakovanému upínání bez použití nářadí. Pod označením HSK nebo HEK jsou k dispozici samostatně pro jednotlivé použití a v jiných provedeních. V porovnání s šestihranným šroubem bez nástroje je upínání síla dosažitelná pomocí nastavitelné ruční páky je nižší z důvodu kratší délky páky.

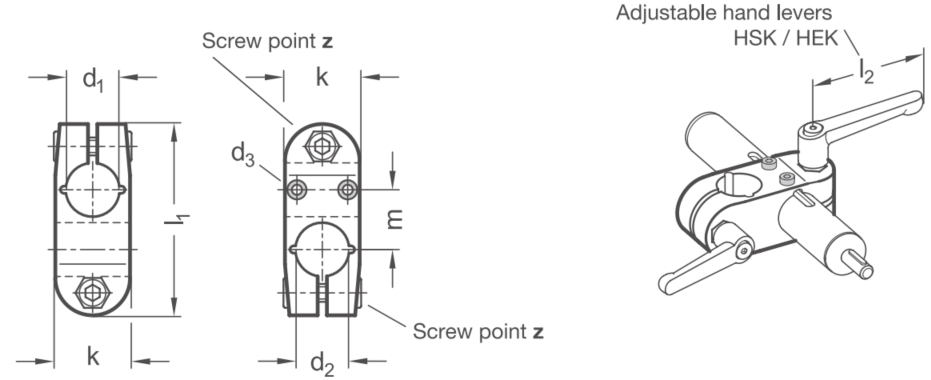

Rozměry:
| Svěrný spoj 1 - 2 |
Rozměry (mm) |
Šroub | Příslušenství | |||||
| d1 - d2 |
HSK* | HEK** | ||||||
| Bez kluzného pouzdra |
S kluzným pouzdrem |
d3 | k | l1 | m | I2 | I2 | |
| B 18 - B 18 |
G 18 - G 18 |
M3 | 25 | 64 | 20 | M6x20 | 63 | 63 |
* HSK pro hliníkové provedení
** HEK pro nerezové provedení
