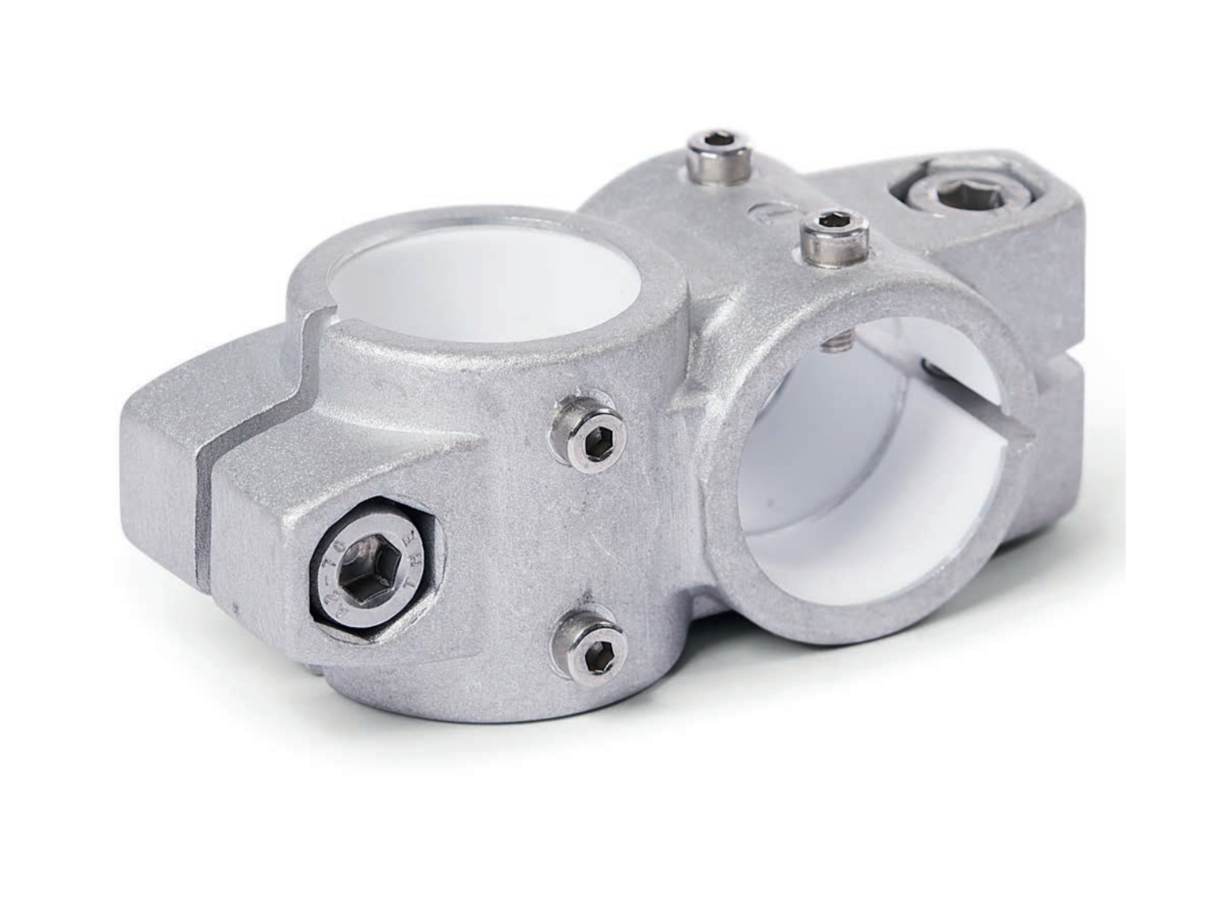

Jezdci jednotrubkových jednotek KS.Z z tlakově litého hliníku mají drážkované upínací body a otvory pro vodicí prvky opracované řeznou metodou, s posuvnou vložkou nebo bez ní. Otvory jsou posunuty v rovině a uspořádány pod úhlem 90°.
Spolu s vodicí trubkou lineární jednotky tvoří otvory pro vodicí prvky pevný lineární kruhový tvar. vodicí mechanismus, který lze nastavit a upnout. s malou vůlí. Hnací pera přenášejí lineární pohyb lineární jednotky do konektoru lineární jednotky.
V závislosti na konstrukci je pohybovaný díl připevněna k vodicímu prvku nebo k vodicímu prvku je samotný vodicí prvek nainstalován na místě použití, např. aby se celá lineární jednotka pohybovala společně. V místě šroubových bodech se používají šrouby se šestihrannou hlavou nebo nastavitelné šrouby. ruční páky zmenšují otvor pro vodicí prvek nebo velikost upínacího bodu.
Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HSK, jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínání. síla dosažitelná pomocí nastavitelné ruční páky je nižší z důvodu kratší délky páky.

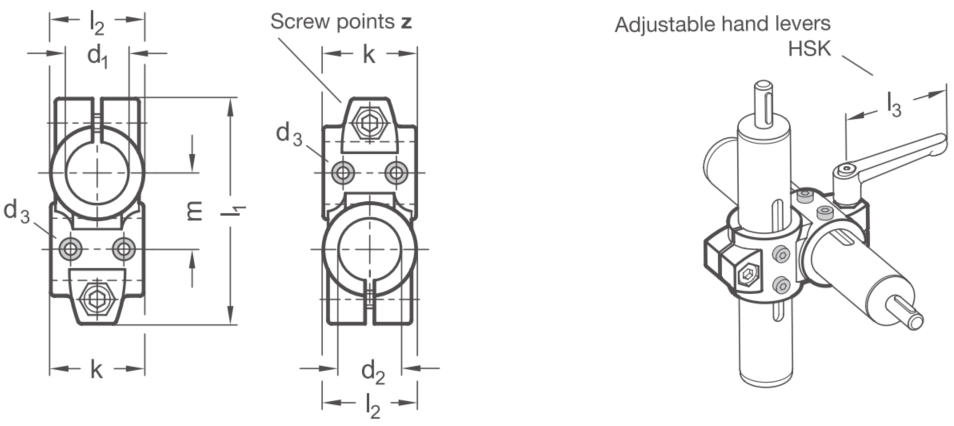

Svěrný spoj 1 - 2 |
Rozměry (mm) |
Šroub | Příslušenství | |||||
d1 - d2 |
HSK* | |||||||
Bez kluzného pouzdra |
S kluzným pouzdrem |
d3 | k | l1 | l2 | m | I3 | |
B 30 - B 30 |
G 30 - G 30 |
M4 | 40 | 97 | 40 | 33 | M8x25 | 78 |
B 30 - B 30 |
G 30 - G 30 | M4 | 56 | 125 | 56 | 45 | M10x35 | - |
B 40 - B 40 |
G 40 - G 40 | M5 | 56 | 125 | 56 | 45 | M10x35 | 92 |
B 40 - B 40 |
G 40 - G 40 | M5 | 65 | 143 | 65 | 53 | M10x50 | - |
B 50 - B 50 |
G 50 - G 50 | M6 | 65 | 143 | 65 | 53 | M10x50 | 92 |
B 60 - B 60 |
G 60 - G 60 | M8 | 80 | 169 | 80 | 65 | M10x50 | 92 |
* HSK pro hliníkové provedení
