Otočná spojka LKF
Objednací kód: LKF - b - o | Příklad objednání: LKF-25-8
LKF ... otočná spojka
b ... šířka
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
ED = nerezová ocel, matná
Popis:

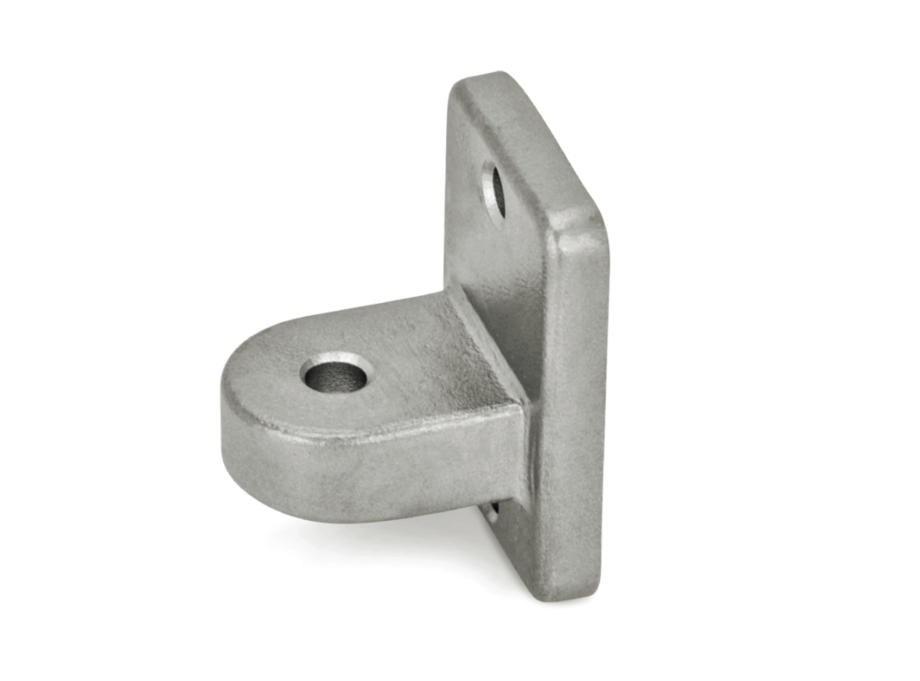

Otočné spojky LKF z tlakově litého hliníku nebo přesně lité nerezové oceli mají hladké upevňovací oko.
Upevňovací oko je vystředěné a svírá s čelem příruby úhel 90°.
Příruba se dvěma otvory slouží jako rozhraní nebo k upevnění spojky k místu použití.
Na hrot šroubu se nasazuje šroub se šestihrannou hlavou nebo šestihrannou hlavicí nebo pojistná matice pro upevnění přídavných dílů.
Kombinací otočných spojek se stejnými šroubovacími body lze sestavit jakýkoli typ kloubové spojky.

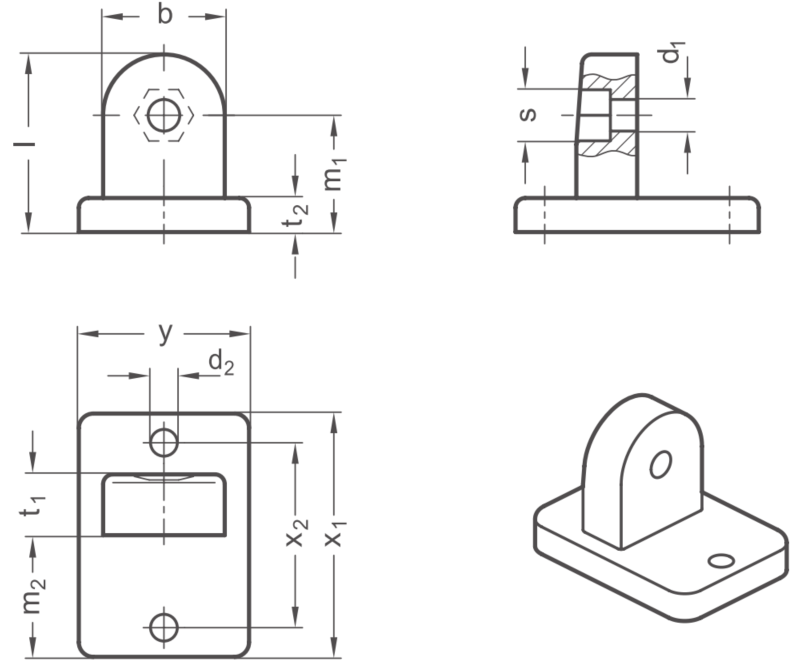

Rozměry:
| Šířka | Rozměry (mm) | ||||||||||
| b |
d1 |
d2 | l | m1 | m2 | t1 | t2 | s | x1 |
x2 | y |
| 25 | 6,5 | 5,5 | 36,5 | 24 | 25 | 12,5 | 7 | 10 | 50 | 38 | 35 |
