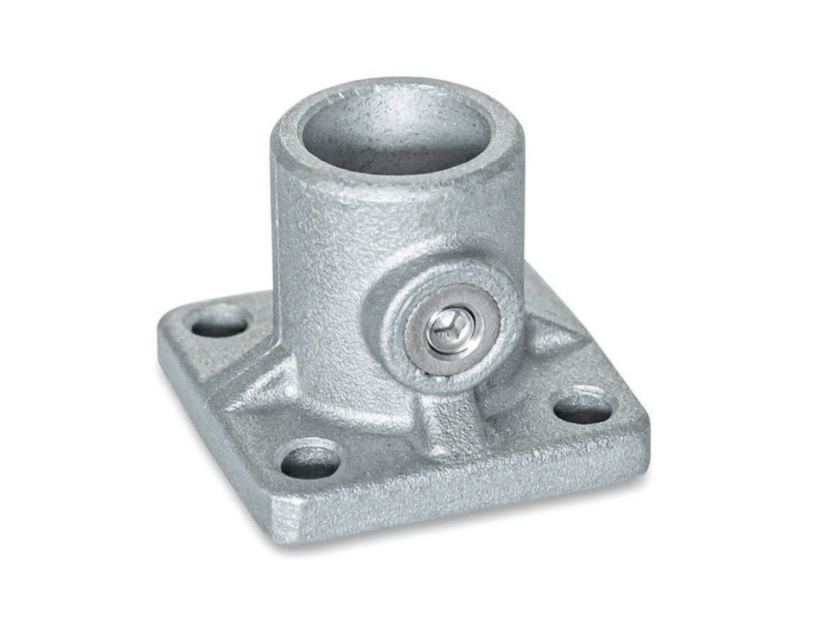

Základna BKG z tlakově litého hliníku mají upínací bod opracovaný řeznými metodami bez upínací štěrbiny.
Základní příruba se čtyřmi otvory slouží jako rozhraní nebo k upevnění svorky na místě použití.
Otvor v místě upnutí je uspořádán kolmo na čelní plochu příruby. Dostává obvykle dostupné konstrukční trubky s plným povrchovým kontaktem v celém průřezu otvoru.
Šroub s hrotem působí radiálně v místě šroubu a zmenšuje průřez otvoru. Pouzdro, do něhož je šroub zasunut, je vyrobeno z červené mosazi.
Středicí otvor na upnuté trubce zabraňuje vzniku tlakových bodů a umožňuje přesné polohování.
Svěrný spoj |

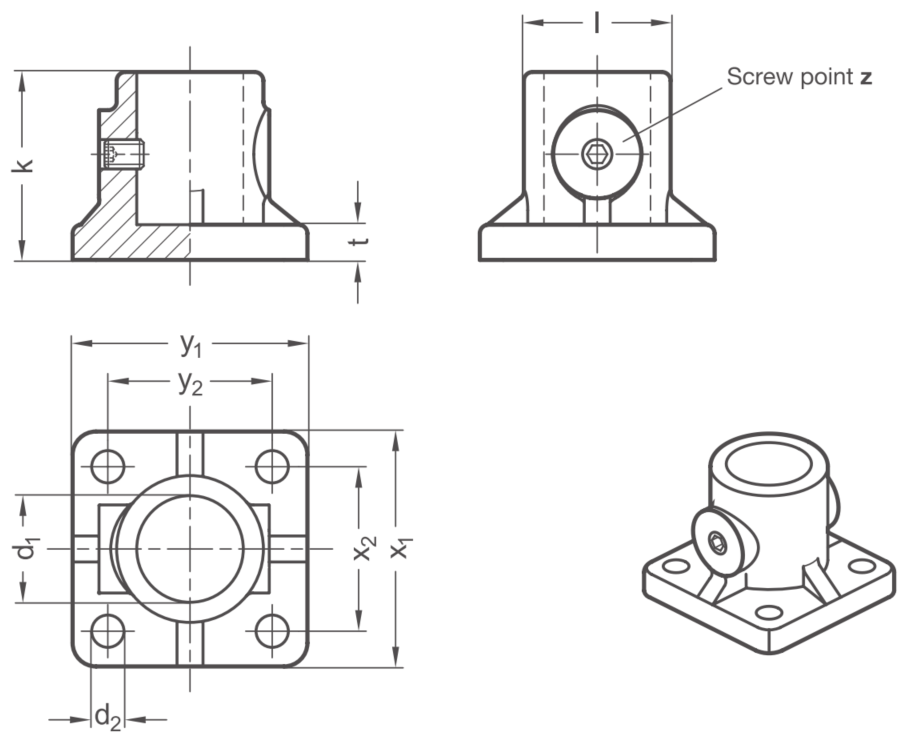

Rozměry (mm) |
Šroub | |||||||
d1 | d2 | k | I | t | x1 | x2 | y1 | y2 | |
B 10 | 5,5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6x6 |
B 12 | 5,5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6x6 |
B 14 | 5,5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6x6 |
B 15 | 5,5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6x6 |
B 16 | 5,5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6x6 |
B 18 | 5,5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6x6 |
