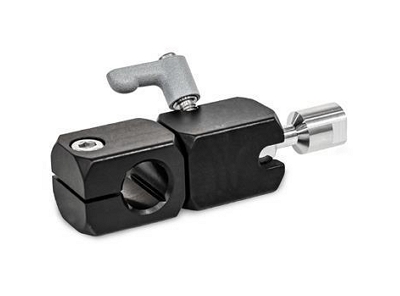

Otočná spojka TGK
Objednací kód: TGK - d1/d2 - t - d3 - a - z - o
Příklad objednání: TGK-B10-Q-M5-I-8-S
TGK ... otočná spojka
d1 / d2 ... svěrný spoj
t ... typ
Q = s křížovým otvorem
W = s hliníkovým šroubem
A = s axiálním otvorem
d3 ... průměr závitu
a ... verze
I = kuličkový prvek s vnitřním závitem
S = kuličkový prvek s vnějším závitem
z ... typ
8 = nastavitelná zinková ruční páka, texturovaný práškový nástřik, RAL 9006
D = nerezový šroub s vnitřním šestihranem (DIN 913)
o ... povrchová úprava / materiál
AL = eloxovaná přírodní barva
S = eloxovaná černá
Příslušenství:
Upevňovací trubky RK
Popis:

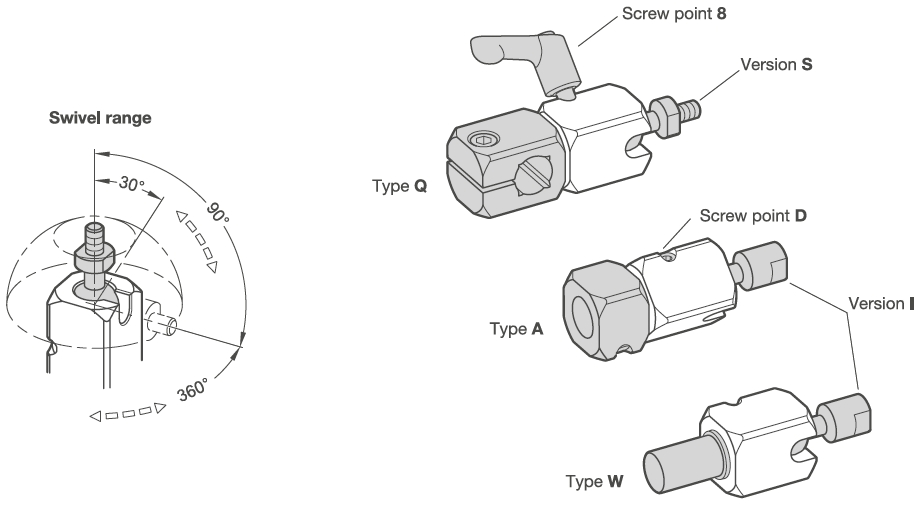

Otočné spojky TGK jsou vyrobeny z tažených hliníkových profilů a mají upínací bod opracovaný řeznými metodami. Otočné spojky umožňují přesné a plynulé nastavení kulového čepu v rozsahu otáčení. Díky tomu lze snadno polohovat a nastavovat komponenty, jako jsou skenery, kamery a osvětlení. Díky účinnému upínacímu mechanismu mají i malé hodnoty utahovacího momentu za následek poměrně silné upínací síly na kouli. Chcete-li kloub znovu nastavit, je třeba upnutí zcela uvolnit. Pomocí ruční páky lze upínací mechanismus snadno ovládat bez použití nářadí. Pro trvale vysoký brzdný moment musí být kontaktní plochy kuliček zbaveny maziva. Překročení doporučených utahovacích momentů zvyšuje brzdný moment, ale může mít za následek zvýšené opotřebení upínacího mechanismu.

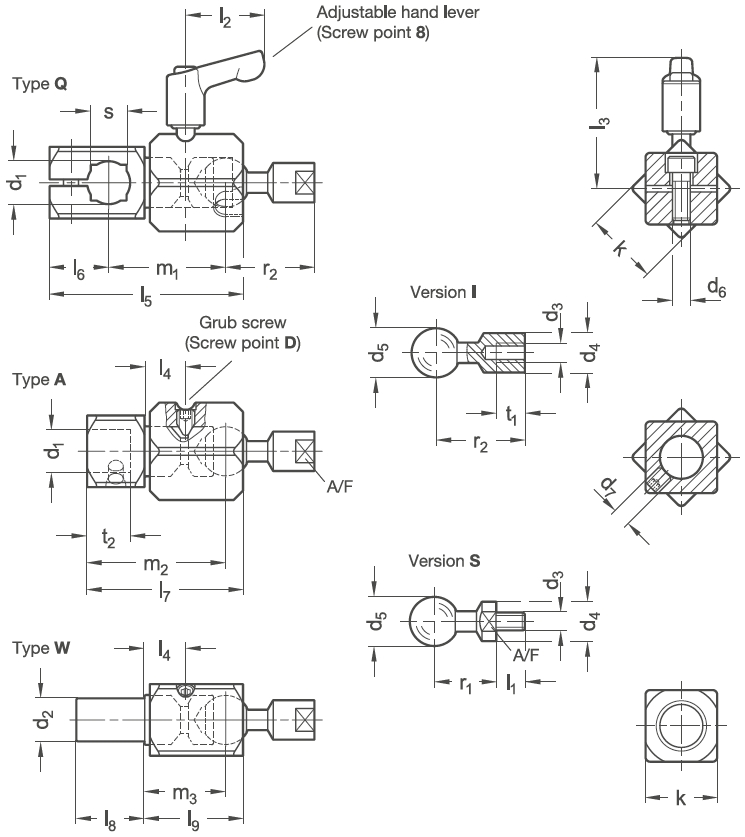

Rozměry:
| Svěrný spoj | Rozměry | |||||||||||||||
| d1 | d2 | d3 | d4 | d5 | d6 | d7 |
k | l1 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 |
| B 10 | 10 | M5 | 11 | 14 | M5 | M5 | 20 | 8 | 22 | 37 | 11,5 | 53 | 15,5 | 42,5 | 17 | 27,5 |
| B 12 | 12 | M5 | 11 | 14 | M5 | M5 | 20 | 8 | 22 | 37 | 11,5 | 54 | 16,5 | 43,5 | 19 | 27,5 |
| B 15 | 15 | M6 | 14 | 18 | M6 | M6 | 25 | 10 | 22 | 41 | 14,5 | 67,6 | 20 | 55,1 | 21 | 35,1 |
| B 16 | 16 | M6 | 14 | 18 | M6 | M6 | 25 | 10 | 22 | 41 | 14,5 | 67,6 | 20 | 55,6 | 24 | 35,1 |
| M 20 | 20 | M8 | 15 | 24 | M6 | M6 | 30 | 12 | 30 | 50 | 18,6 | 81 | 22 | 67 | 26 | 44 |
| Svěrný spoj |
Rozměry |
Doporučený upínací moment (šroubový bod) v Nm ≈ | Výsledný brzdný moment koule v Nm ≈ | |||||||||
| d1 | d2 | m1 | m2 | m3 | r1 | r2 | s | sw | t1 | t2 | ||
| B 10 | 12 | 32,7 | 37,7 | 22,7 | 17,3 | 24,8 | 8 | 9 | 8 | 10 | 1,5 | 4,5 |
| B 12 | 12 | 32,7 | 38,7 | 22,7 | 17,3 | 24,8 | 10 | 9 | 8 | 12 | 1,5 | 4,5 |
| B 15 | 15 | 41,8 | 49,3 | 29,3 | 21,5 | 32,5 | 12 | 12 | 10 | 15 | 2,5 | 6,5 |
| B 16 | 16 | 41,8 | 49,8 | 29,3 | 21,5 | 32,5 | - | 12 | 10 | 16 | 2,5 | 6,5 |
| B 20 | 20 | 51,3 | 59,3 | 36,3 | 30,8 | 36,5 | 16 | 13 | 12 | 16 | 2,5 | 10 |
Příslušenství | Upevňovací trubky RK
Upevňovací tyče a trubky RK jsou soustružené a zkosené z kulatých plných profilů z nerezové oceli pro průměry 8 a 10 mm a ze svařovaných a leštěných kulatých trubek z nerezové oceli pro průměry 12 až 20 mm. Čtyřhranná provedení se vyrábějí z tažených a eloxovaných hliníkových čtyřhranných trubek řezáním. Opěrné tyče a opěrné trubky jsou určeny jako příslušenství pro použití se svěrnými držáky a tomu odpovídají i vnější rozměry. Opěrné tyče a opěrné trubky jsou k dispozici pouze v délkách uvedených v tabulce. Volitelně je možné dodat laserem gravírovanou délkovou stupnici (typ LS).
Přidržovací trubky lze navíc použít jako kabelové průchodky.

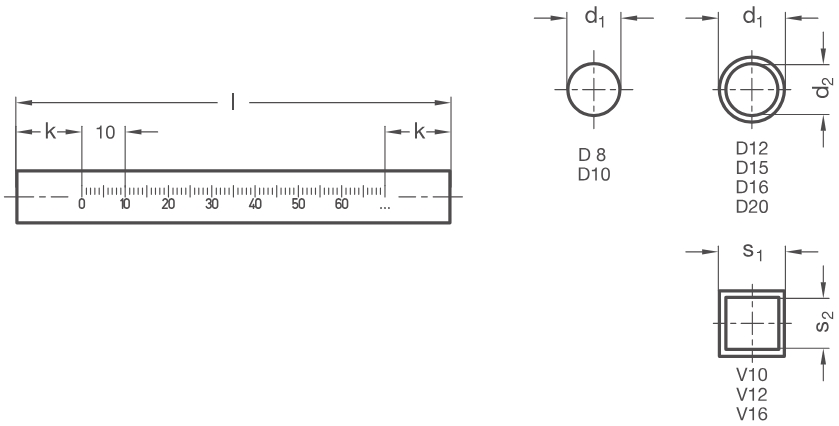

Rozměry:
| Kulatý | Čtvercový | Rozměry | |||||||||
| d1 | s1 |
l |
d2 | k | s2 | ||||||
| D 8 | - | 100 | 150 | 200 | 250 | 300 | 350 | 400 | - | 15 | - |
| D 10 | V 10 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | - | 15 | 7 |
| D 12 | V 12 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 9 | 15 | 9 |
| D 15 | - | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 12 | 20 | - |
| D 16 | V 16 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 13 | 20 | 13 |
| D 20 | - | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 16 | 25 | - |
