Plastová spojka SP

csm Icon Made in Germany 2014 10 17 98fc6f88fe







Objednací kód: SP - d - t | Příklad objednání: SP-B10-A
SP ... plastová spojka
d ... Ø d - svěrný spoj
       A = pro držák senzoru
       B = pro držák senzoru
       C = s otvorem pro šroub M6
       D = pro montáž reflektoru
       E = pro montáž reflektoru
       F = pro vkládání specifických otvorů

Popis:

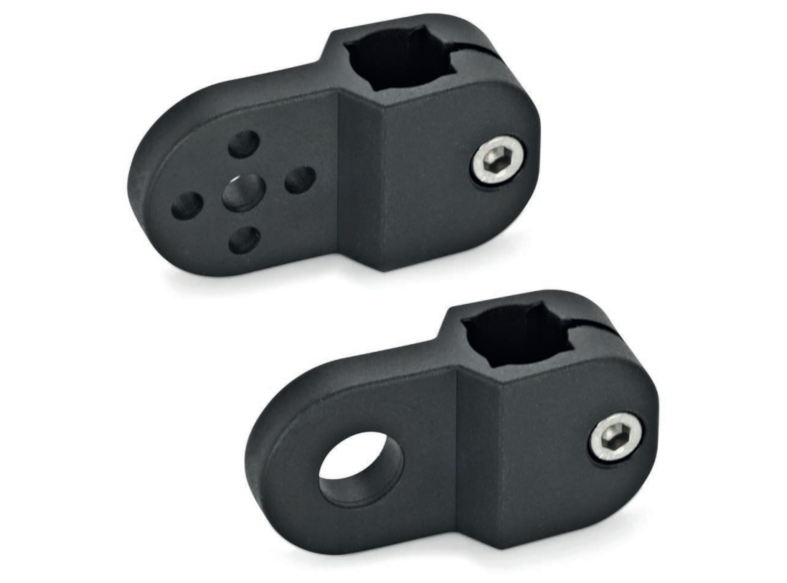

Plastové spojky SP jsou vyrobena z polyamidu pomocí vstřikováním a mají drážkovaný upínací bod.

Ucho je umístěno v rovině s otvorem upínacího bodu, který je s ním rovnoběžný a do kterého se přes dodatečně zabudovaný čtvercový otvor zasouvají tyče a trubky s kulatým nebo také čtvercovým průřezem. Díky různým typům jsou upínací oka vhodná pro nejrůznější použití.

Šrouby a matice z nerezové oceli zmenšují otvor průřezu pro upínání.

Výjimečně lehké plastové prvky jsou vhodné pro použití v korozivním prostředí.


sp

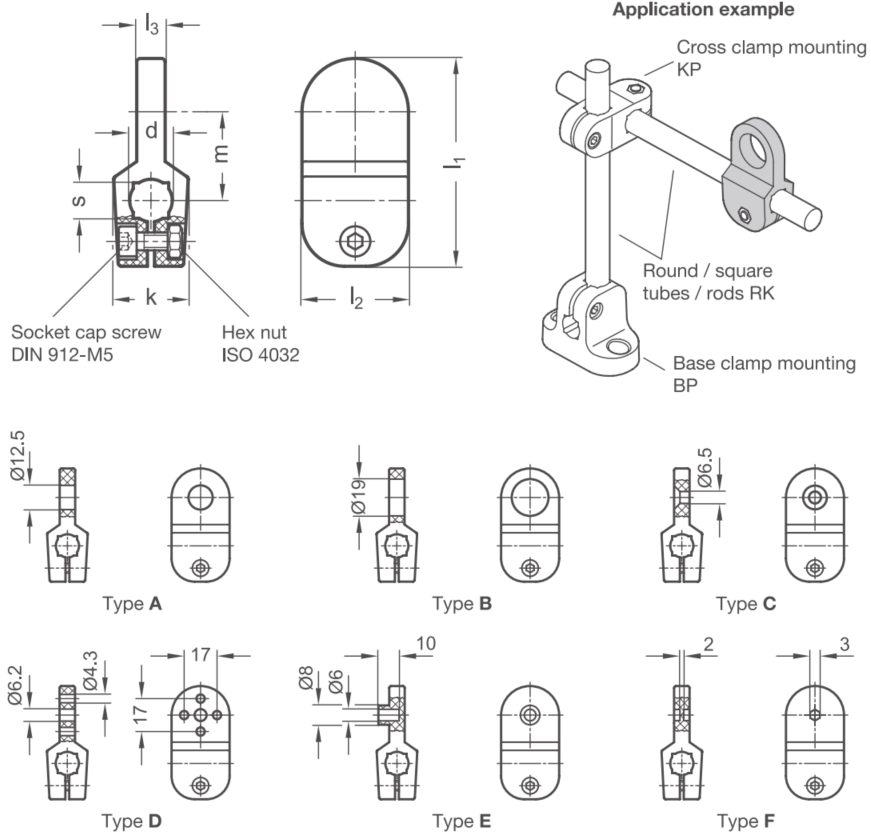

 Rozměry:

Svěrný spoj
Rozměry
d k l1 l2 l3 m s
B 10 21 58,5 30 8 25 V 8
B 12 21 58,5 30 8 25 V 10
B 14 21 58,5 30 8 25 V 12
